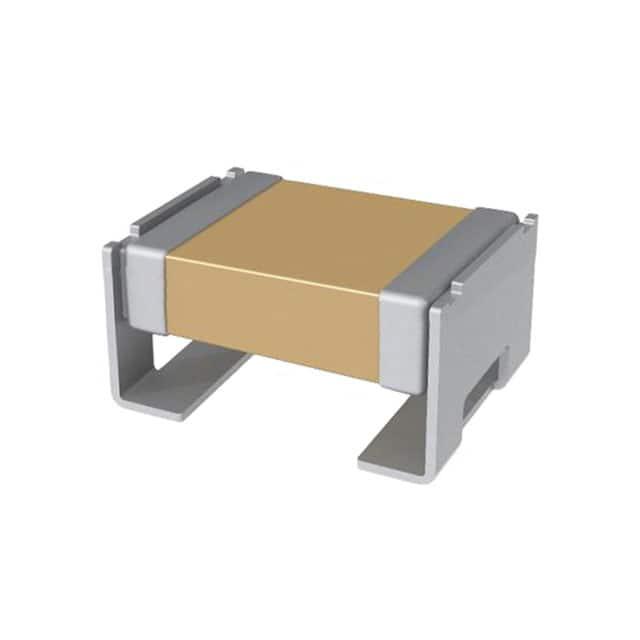

JSNEJ5430KB6L0

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 43μF ±10% 涤纶,聚对苯二甲酸乙二醇酯 100V 63V SMD 贴片安装 17.3mm*30mm*17.8mm
供应商型号: 399-19739-ND
供应商: Digi-Key
标准整包数: 1
KEMET 薄膜电容 JSNEJ5430KB6L0

JSNEJ5430KB6L0概述

    JSN Jumbo Stacked Naked Metallized Polyester Film Capacitor

    1. 产品简介


    JSN 系列是KEMET公司推出的无外壳封装的堆叠式金属化聚酯薄膜电容器,专为汽车应用设计。此款电容器具有优异的可靠性和长寿命,适用于高频开关电源(SMPS)、直流/直流转换器(DC/DC)和交流/直流转换器(AC/DC)等领域。

    2. 技术参数


    JSN电容器的主要技术参数如下:
    - 额定电压:直流63至250V,交流40至160V
    - 电容范围:5.6μF 至 82μF
    - 电容公差:±10%,±20%
    - 气候类别:55/125/56
    - 工作温度范围:-55°C 至 +125°C
    - AEC-Q200认证
    - 低ESR和ESL(适用于高频应用)
    - 无压电效应
    - 无直流偏置效应
    - 非极性构造(适用于交流过滤应用)
    - 固有的自愈和弹性特性

    3. 产品特点和优势


    - 高可靠性:通过了AEC-Q200汽车级认证,保证在恶劣条件下也能稳定工作。
    - 宽广的工作温度范围:从-55°C 到 +125°C,适合极端环境下的应用。
    - 低ESR和ESL:提高高频应用的效率和稳定性。
    - 无压电效应:减少了由振动引起的噪声干扰。
    - 无直流偏置效应:确保在不同条件下电容值的稳定。
    - 非极性构造:适用于多种电路设计,简化安装过程。

    4. 应用案例和使用建议


    - 应用领域:应用于直流链接(DC Link),汽车级电源模块,工业SMPS及逆变器等。
    - 使用建议:为了确保最佳性能,在焊接时建议采用回流焊接工艺,并且温度控制在预热温度低于160°C,峰值温度不超过225°C。

    5. 兼容性和支持


    - 兼容性:JSN系列电容器可以与KEMET公司的其他产品及其他厂商的设备兼容。
    - 支持和服务:KEMET提供全面的技术支持和维护服务,确保客户能够得到及时的技术咨询和支持。

    6. 常见问题与解决方案


    - 问题1:电容变化率不稳定
    - 解决方案:确认电容器是否在规定的温度范围内工作,并检查焊接质量。
    - 问题2:绝缘电阻偏低
    - 解决方案:确认是否已经清洁焊接区域,确保没有污染物影响绝缘性能。
    - 问题3:焊接后电容值变化
    - 解决方案:确认是否在规定的时间内完成焊接,并且在第二次焊接前确保表面温度低于50°C。

    7. 总结和推荐


    JSN系列电容器凭借其高可靠性、宽广的工作温度范围和优良的电气性能,非常适合用于各种严苛条件下的应用,特别是在汽车、工业和消费电子产品领域。考虑到其卓越的设计和KEMET公司的优质售后服务,强烈推荐使用此款电容器。

JSNEJ5430KB6L0参数

参数
电容值 43μF
容差 ±10%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
ESR-等效串联电阻 -
额定电压-AC 63V
额定电压-DC 100V
长*宽*高 17.3mm*30mm*17.8mm
通用封装 SMD
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装

JSNEJ5430KB6L0厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

JSNEJ5430KB6L0数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET JSNEJ5430KB6L0 JSNEJ5430KB6L0数据手册

JSNEJ5430KB6L0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 37.7416 ¥ 315.85
10+ $ 29.6254 ¥ 247.9279
50+ $ 25.8203 ¥ 216.0835
252+ $ 23.036 ¥ 192.7829
库存: 236
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 315.85
