首页  >  产品百科  >  F861DP155K310ZLH0J

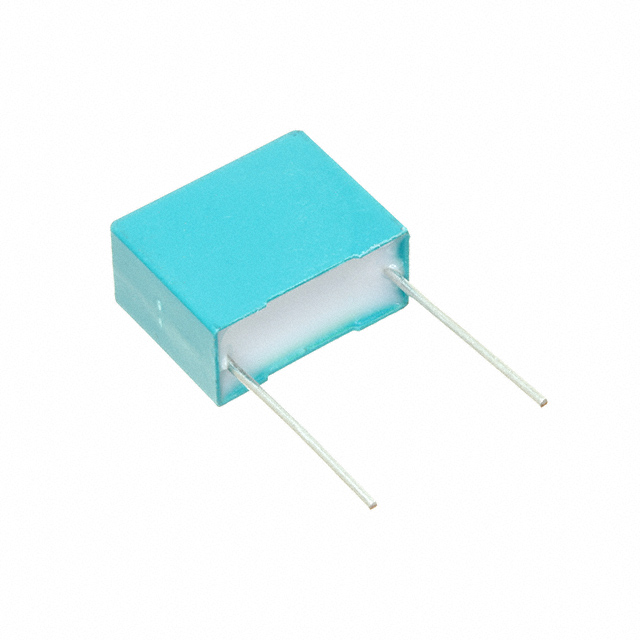

F861DP155K310ZLH0J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1.5μF ±10% 聚丙烯 310V 通孔安装 26mm*11mm*20mm
供应商型号: 399-17026-ND
供应商: Digi-Key
标准整包数: 1
KEMET 薄膜电容 F861DP155K310ZLH0J

F861DP155K310ZLH0J概述

    F861 Series Metallized Polypropylene Film EMI Suppression Capacitors

    产品简介


    产品类型:
    KEMET Electronics Corporation的F861系列是专为电磁干扰(EMI)噪声抑制设计的聚丙烯薄膜电容器,适用于需要X2安全分类的跨线应用。
    主要功能:
    - 额定电压为310 VAC(50/60 Hz)
    - 容量范围为0.01 μF至4.7 μF
    - 提供±20%和±10%的容差选择
    - 具备高耐温性能(-40°C至+110°C)
    应用领域:
    - 电磁干扰噪声抑制
    - 跨线应用,尤其是在需要X2安全分类的应用中
    - 需要高频率响应和高稳定性的电路中

    技术参数


    基本规格:
    - 额定电压:310 VAC 50/60 Hz
    - 容量范围:0.01 μF 至 4.7 μF
    - 引脚间距:7.5 mm 至 37.5 mm
    - 容量容差:±20%,±10%
    - 环境类别:40/110/56(符合IEC 60068-1标准)
    - 符合RoHS标准且无铅端子
    其他参数:
    - 气候类别:40/110/56,符合IEC 60068-1
    - 存储条件:储存时间不超过24个月,年平均相对湿度≤70%,湿度≤85%的时间分布不超过一年的30天,露点不存在
    - 测试电压:所有电容器进行1,900 VDC 100%筛选工厂测试

    产品特点和优势


    特点:
    - 拥有多项认证(ENEC, UL, cUL, CQC)
    - 采用自熄树脂封装,满足UL 94 V-0标准
    - 支持带状和卷装包装,符合IEC 60286-2标准
    - 全面的测试,确保产品质量和可靠性
    - 温度适应性强,能够在极端环境下工作
    优势:
    - 精密制造,高精度的容差控制(±20%,±10%)
    - 高可靠性和长寿命
    - 适用于广泛的温度范围(-40°C至+110°C)
    - 优异的电气特性,例如高耐压能力(310 VAC)

    应用案例和使用建议


    应用场景:
    - 电源线滤波
    - EMI抑制
    - 系统内阻抗匹配
    使用建议:
    - 在设计中充分考虑电容器的额定电压和容量,以避免过载
    - 选择合适的引脚间距以适应PCB布局
    - 在安装过程中确保良好的焊接和连接,避免过热导致损坏

    兼容性和支持


    兼容性:
    - 可与各种标准电路板兼容,支持不同的引脚间距和包装方式
    - 适用于多种类型的设备和系统
    支持和维护:
    - 提供详细的规格书和技术文档
    - 厂家提供专业的技术支持和售后服务

    常见问题与解决方案


    问题1:如何选择合适的电容器?
    - 解决方案: 根据应用需求选择合适的容量和电压等级。确保电容器的工作电压低于其额定电压。
    问题2:如何进行焊接和安装?
    - 解决方案: 使用适当的焊接设备和方法进行焊接,确保焊接点的稳固性和良好的电气连接。
    问题3:如何存储电容器?
    - 解决方案: 存储在干燥、通风的地方,避免暴露在高温、高湿环境中。严格按照制造商的存储要求进行存放。

    总结和推荐


    综合评估:
    - F861系列电容器在电磁干扰抑制方面表现出色,具有高可靠性和稳定性。
    - 提供了广泛的规格选项,能够满足不同应用的需求。
    - 符合多项国际标准,提供了良好的质量和性能保证。
    推荐:
    - F861系列电容器非常适合需要高性能电磁干扰抑制的电源线滤波和其他关键应用。鉴于其卓越的性能和广泛的适用性,强烈推荐用于各种工业和消费电子产品中。

F861DP155K310ZLH0J参数

参数
电容值 1.5μF
容差 ±10%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 26mm*11mm*20mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

F861DP155K310ZLH0J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

F861DP155K310ZLH0J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET F861DP155K310ZLH0J F861DP155K310ZLH0J数据手册

F861DP155K310ZLH0J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.978 ¥ 16.7141
10+ $ 1.31 ¥ 11.0698
50+ $ 1.0259 ¥ 8.5851
360+ $ 0.8272 ¥ 6.9224
720+ $ 0.7744 ¥ 6.4804
1080+ $ 0.7467 ¥ 6.2489
2520+ $ 0.7119 ¥ 5.9575
库存: 5451
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.71
