R46KN3470DQN0K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±10% 聚丙烯 通孔安装 26.5mm*7mm*7mm
供应商型号: N-R46KN3470DQN0K
供应商: 云汉优选
标准整包数: 380

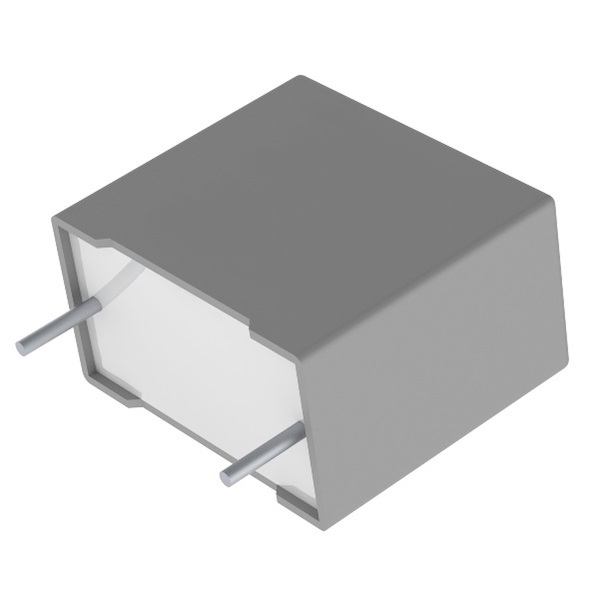

KEMET 薄膜电容 R46KN3470DQN0K

R46KN3470DQN0K概述


    产品简介


    KEMET公司的R46系列电容器是一款专为电磁干扰(EMI)抑制而设计的金属化聚丙烯薄膜电容器,适用于要求X2安全等级的交流线路场合。它广泛应用于家电、照明系统、工业设备等领域,确保在这些设备中的使用不会因电容器故障导致触电风险。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 电容类型: X2类(IEC 60384-14)
    - 额定电压: 275 VAC(50/60 Hz)
    - 电容范围: 0.01 – 10 µF
    - 引脚间距: 10.0 – 37.5 mm
    - 电容公差: ±10%, ±20%
    - 气候类别: 40/110/56,符合IEC 60068-1
    - 包装方式: 符合IEC 60286-2标准的带卷式封装
    - 环保特性: 符合RoHS标准,无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 工厂测试: 100%筛选测试,施加2,200 VDC/1,500 VAC电压
    - 自愈性: 具备自愈性能

    产品特点和优势


    R46系列电容器具有以下独特功能和优势:
    - 高安全性: 符合X2安全分类标准,保证在故障情况下不会导致触电危险。
    - 自愈性: 遇到局部过电压时能够自我修复,减少失效概率。
    - 优良的耐温特性: 工作温度范围宽,能在极端环境下稳定运行。
    - 环保合规: 符合RoHS标准,无铅端子,适合绿色制造。

    应用案例和使用建议


    应用场景
    R46系列电容器在各种设备中广泛应用,如家用电器、灯具、工业控制系统等,尤其适用于要求电磁干扰抑制的电路。例如,在洗衣机的电源输入部分使用R46电容器可以有效抑制电磁干扰,提升产品的可靠性和使用寿命。
    使用建议
    - 焊接过程: 推荐使用KEMET提供的焊接曲线进行波峰焊,避免使用回流焊工艺,因为后者可能对聚丙烯薄膜电容器造成损害。
    - 安装顺序: 如需同时处理通孔组件和表面贴装组件,建议先完成表面贴装再插入通孔组件。
    - 温度控制: 注意焊接过程中温度的控制,确保不超过建议的最高温度限值。

    兼容性和支持


    R46系列电容器与其他电子元件的兼容性良好,符合IEC 60384-14标准。KEMET公司提供全面的技术支持和售后服务,用户可以通过官方渠道获取详细资料和技术咨询。

    常见问题与解决方案


    - 问题: 在焊接过程中出现损坏
    - 解决方案: 确保遵循推荐的焊接曲线,避免过高的温度和时间导致热应力。
    - 问题: 电容器故障率较高
    - 解决方案: 检查是否有局部过电压情况,如有必要,可考虑增加外部保护措施,如浪涌抑制器。

    总结和推荐


    R46系列电容器凭借其高可靠性、良好的耐温特性和环保特性,在电磁干扰抑制应用中表现出色。特别是在家电和工业控制领域,其出色的性能和稳定性使其成为优选的产品。我们强烈推荐使用R46系列电容器,以提升整体系统的可靠性和效率。

R46KN3470DQN0K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC -
额定电压-DC -
长*宽*高 26.5mm*7mm*7mm
安装方式 通孔安装
包装方式 盒装,卷带包装

R46KN3470DQN0K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KN3470DQN0K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KN3470DQN0K R46KN3470DQN0K数据手册

R46KN3470DQN0K封装设计

查看详情并下载
Symbol
Footprint
3D Model
