首页  >  产品百科  >  R46KI24700001K1

R46KI24700001K1

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±10% 聚丙烯,金属化 560V 275V 通孔安装 18mm*5mm*11.1mm
供应商型号: U-R46KI24700001K1
供应商: 云汉优选
标准整包数: 1

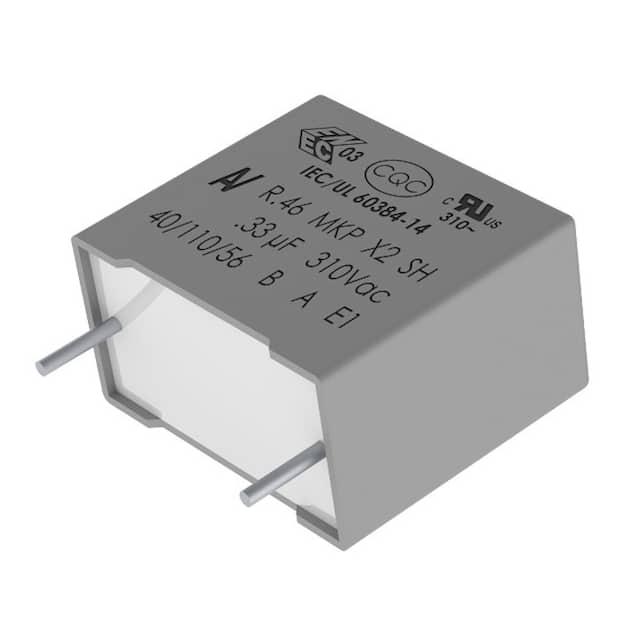

KEMET 薄膜电容 R46KI24700001K1

R46KI24700001K1概述

    KEMET R46 系列 X2 类型 275 VAC 电容技术手册

    产品简介


    KEMET 的 R46 系列是一款专为电磁干扰(EMI)抑制而设计的金属化聚丙烯薄膜电容器。它属于 X2 安全分类,在全球范围内用于电源线上的跨接应用。这些电容器特别适用于那些电容器故障不会导致用户接触电击的应用场合。

    技术参数


    - 认证: ENEC, UL, cUL, CQC
    - 额定电压: 275 VAC (50/60 Hz)
    - 电容范围: 0.01 µF 至 10 µF
    - 引脚间距: 10.0 mm 至 37.5 mm
    - 电容公差: ±10%, ±20%
    - 气候类别: 40/110/56 (IEC 60068-1)
    - 包装: 符合 IEC 60286-2 标准
    - 环保: RoHS 合规,无铅端子
    - 工作温度范围: -40°C 至 +110°C
    - 测试: 100% 工厂筛选测试(2200 VDC/1500 VAC)
    - 特性: 自愈功能

    产品特点和优势


    1. 安全认证: 拥有 ENEC、UL、cUL 和 CQC 认证,确保在多个国家和地区安全可靠使用。
    2. 自愈功能: 在电介质击穿后能自动恢复,减少潜在故障。
    3. 耐高温: 能够在极端条件下稳定运行,适应从 -40°C 到 +110°C 的广泛温度范围。
    4. 高可靠性: 经过严格的耐久性和振动测试,保证长时间的可靠运行。
    5. 环保材料: 采用无铅端子,符合 RoHS 标准,对环境友好。

    应用案例和使用建议


    1. 应用案例:
    - 电磁干扰抑制:这些电容器广泛应用于各种电子设备中,例如开关电源、变频器等。
    - 家用电器:由于其在恶劣环境下的稳定性,这些电容器也常用于微波炉、空调等家用电器中。
    2. 使用建议:
    - 焊接过程: 使用 KEMET 推荐的焊接曲线,特别是在进行波峰焊时需注意温度控制,避免因高温损坏电容器。
    - 安装位置: 避免电容器直接暴露于高热源,以保持其长期稳定运行。

    兼容性和支持


    - 兼容性: 该电容器具有多种引脚间距选项,可以灵活应用于不同尺寸的 PCB 设计。
    - 技术支持: KEMET 提供详细的焊接和安装指南,以及专门的技术支持团队,随时解答用户疑问。

    常见问题与解决方案


    1. 问题: 波峰焊接过程中温度过高导致损坏。
    - 解决方案: 使用推荐的焊接曲线,避免高温导致的损害。建议在焊接前咨询 KEMET 获取具体建议。
    2. 问题: 电容器表面出现损坏。
    - 解决方案: 检查焊接工艺是否符合要求,重新评估温度控制设置。

    总结和推荐


    总体而言,KEMET R46 系列 X2 类型 275 VAC 电容器是一款高性能、高可靠性的电容器,适用于广泛的工业和消费类电子产品。凭借其优异的安全认证、自愈功能和广泛的工作温度范围,这款电容器非常适合需要高度稳定性和可靠性的应用场景。因此,强烈推荐使用 KEMET R46 系列电容器。

R46KI24700001K1参数

参数
电容值 47nF
容差 ±10%
介电材料 聚丙烯,金属化
额定电压-DC 560V
ESR-等效串联电阻 -
额定电压-AC 275V
长*宽*高 18mm*5mm*11.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KI24700001K1厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KI24700001K1数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KI24700001K1 R46KI24700001K1数据手册

R46KI24700001K1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
700+ $ 0.1717 ¥ 1.4596
2000+ $ 0.1411 ¥ 1.1994
4200+ $ 0.1306 ¥ 1.1098
6000+ $ 0.1163 ¥ 0.9884
库存: 1200
起订量: 700 增量: 1
交货地:
最小起订量为:700
合计: ¥ 1021.72
直接购买
加入购物车
