R46KI347000N0M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±20% 聚丙烯 560V 275V 通孔安装 18mm*10mm*16.1mm
供应商型号: TU-R46KI347000N0M
供应商: 海外现货
标准整包数: 150

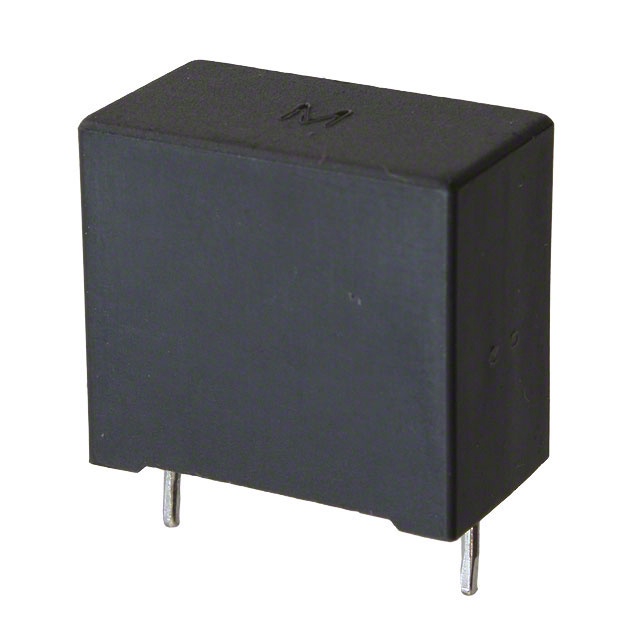

KEMET 薄膜电容 R46KI347000N0M

R46KI347000N0M概述

    电子元器件技术手册:R46系列X2安全分类电容器

    产品简介


    KEMET的R46系列是一款X2安全分类电容器,适用于电磁干扰(EMI)抑制应用。这类电容器广泛应用于各种电源系统中,能够有效地减少电磁干扰,确保系统的稳定运行。产品主要通过金属化聚丙烯薄膜技术实现,具备自熄性树脂封装,符合UL 94 V–0标准。

    技术参数


    - 额定电压:275 VAC (50/60 Hz)
    - 电容范围:0.01 μF - 10 μF
    - 引脚间距:10.0 mm - 37.5 mm
    - 容差:±10%,±20%
    - 气候类别:40/110/56 (IEC 60068-1)
    - 测试电压:100%出厂测试电压为2,200 VDC/1,500 VAC
    - 认证:ENEC, UL, cUL, CQC
    - 环保合规:RoHS认证,无铅端子

    产品特点和优势


    1. 高可靠性:采用金属化聚丙烯薄膜技术和自灭树脂封装,确保长期稳定运行。
    2. 宽泛的适用温度范围:工作温度范围为-40°C到+110°C,适合多种恶劣环境。
    3. 安全性:属于X2安全分类,适合于跨线应用,不会导致电击风险。
    4. 环保合规:所有KEMET EMI电容器均为RoHS合规,保证了环保要求。
    5. 自愈合特性:具备自愈合功能,提高可靠性并延长使用寿命。

    应用案例和使用建议


    R46系列电容器适用于电源设备、家电和照明系统的EMI抑制。实际应用中,常见的安装方式包括电路板上直接焊接和波峰焊。考虑到波峰焊对电容器可能造成的损害,建议采取以下措施:
    1. 使用KEMET推荐的焊料曲线进行波峰焊,避免高温对电容器的损伤。
    2. 在需要时咨询KEMET,确保焊接过程中的热应力控制在合理范围内。

    兼容性和支持


    R46系列电容器支持标准和非标准包装选项,如Tape & Reel、Bulk Bag等。KEMET提供全面的技术支持和售后保障,包括产品选型指导、应用技术支持及故障排查服务。

    常见问题与解决方案


    1. 问题:波峰焊后电容器失效
    - 解决办法:使用KEMET推荐的焊料曲线进行波峰焊,确保焊料温度和焊接时间在推荐范围内。
    2. 问题:电容器在高温环境下性能下降
    - 解决办法:选择工作温度范围更宽的产品型号,如R46 KR系列。
    3. 问题:焊接过程中出现漏焊现象
    - 解决办法:检查焊接参数设置,确保焊接电流和时间符合规范。

    总结和推荐


    R46系列电容器凭借其优秀的性能参数、广泛的温度适应性和良好的可靠性,成为电源系统中EMI抑制的理想选择。特别适合在需要X2安全分类的应用场合,例如家用电器、照明设备和工业控制设备。推荐在设计和应用中考虑使用R46系列电容器,以提升系统整体性能和稳定性。
    通过以上技术参数和优势分析,可以看出R46系列电容器不仅在技术指标上满足应用需求,而且具备出色的可靠性、安全性和环保性。因此,我们强烈推荐此款产品用于需要EMI抑制的各类应用场景。

R46KI347000N0M参数

参数
电容值 470nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 18mm*10mm*16.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KI347000N0M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KI347000N0M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KI347000N0M R46KI347000N0M数据手册
