LDEDD4100KA0N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±10% 涤纶,聚乙烯萘酸酯 63V 40V 2220 焊接安装,贴片安装 6mm*5mm*4.4mm
供应商型号: A-LDEDD4100KA0N00
供应商: 云汉优选
标准整包数: 1750

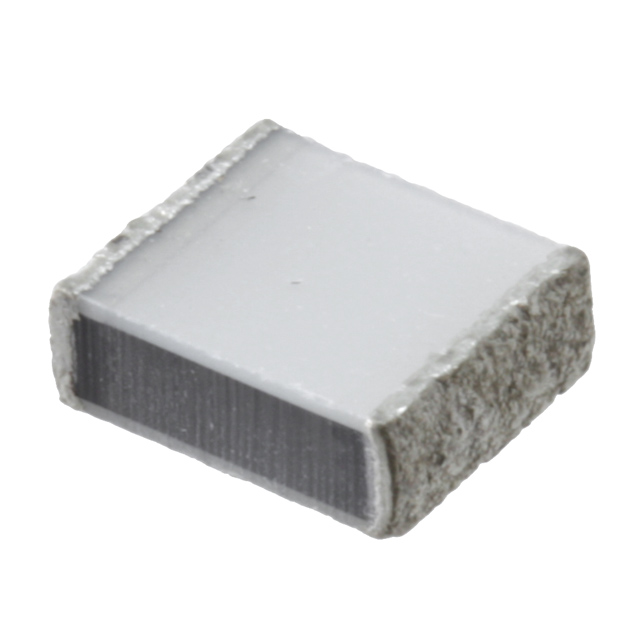

KEMET 薄膜电容 LDEDD4100KA0N00

LDEDD4100KA0N00概述

    表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器LDE——通用型叠层芯片
    概述
    这款表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器LDE系列专为汽车级应用设计,旨在满足严苛的汽车电子委员会AEC-Q200认证标准。PEN薄膜电容器因其出色的热稳定性和可靠性而广受青睐。它们适用于滤波、定时、旁路和耦合等应用场合,但不适用于跨线应用(参见抑制器电容器)。LDE系列特别适用于要求最高可靠性和高温度环境下的服务。

    产品简介


    PEN薄膜电容器是一种表面贴装的电容器,主要用途包括过滤、定时、旁路及耦合等应用。其特别之处在于符合汽车电子标准,具有宽泛的工作电压范围和温度范围。此系列非常适合需要高度可靠性及温度耐受性的电路设计。

    技术参数


    - 额定电压: DC 50 – 1,000 V,AC 40 – 250 V
    - 电容范围: 0.001 – 4.7 μF
    - EIA尺寸: 1206 – 6054
    - 电容精度: ±10%, ±20%, ±5%(可定制)
    - 气候类别: 55/125/56
    - RoHS合规: 铅自由端接
    - 工作温度范围: -55°C 至 +125°C
    - 失效率: ≤ 1 FIT @ +40°C,V = 0.5 x VR

    产品特点和优势


    1. 额定电压范围广: 从50VDC到1000VDC,覆盖广泛的电压需求。
    2. 高可靠性: 符合AEC-Q200标准,适用于汽车电子系统。
    3. 温度稳定性: 在极端温度下仍能保持良好的性能。
    4. 环境友好: RoHS合规,无铅端接。

    应用案例和使用建议


    - 典型应用: 汽车电子系统中的滤波、定时、旁路和耦合电路。
    - 建议: 使用Sn/Ag/Cu焊膏,推荐厚度0.10 – 0.15mm。若使用非无铅焊膏,建议峰值温度达到210°C。

    兼容性和支持


    - 兼容性: 可与其他表面贴装元件配合使用,适用于多种封装形式。
    - 支持: 提供详细的技术文档、样品及技术支持服务。

    常见问题与解决方案


    - 问题: 焊接后电容变化较大。
    - 解决方案: 检查焊接工艺和温度控制,确保符合规范。
    - 问题: 容量偏差超出预期。
    - 解决方案: 选择更严格容差的型号,如±5%。

    总结和推荐


    总的来说,这款表面贴装PEN薄膜电容器在汽车电子系统中表现出色。它具备广泛的电压范围、高可靠性和卓越的温度稳定性,是设计复杂电路的理想选择。推荐在需要高可靠性和温度稳定性的应用中采用。
    请注意,以上内容基于给定的数据表进行整理,具体细节请参考KEMET官方网站或联系官方技术支持以获取最新资料。

LDEDD4100KA0N00参数

参数
电容值 1μF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
ESR-等效串联电阻 -
额定电压-AC 40V
额定电压-DC 63V
长*宽*高 6mm*5mm*4.4mm
通用封装 2220
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEDD4100KA0N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEDD4100KA0N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEDD4100KA0N00 LDEDD4100KA0N00数据手册

LDEDD4100KA0N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
