FM0H223ZF

产品分类: 其他固定电容
厂牌: KEMET
产品描述: -20%~80% 5.5V 5.5V 200Ω@ 1kHz 22mF 通孔安装 10.5mm*5mm*12mm
供应商型号: 2777877
供应商: 海外现货
标准整包数: 1

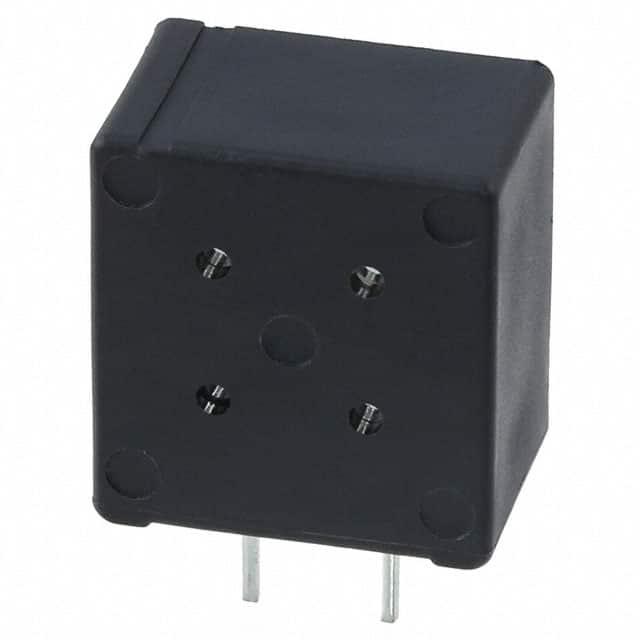

KEMET 其他固定电容 FM0H223ZF

FM0H223ZF概述

    FM系列超级电容器技术手册解析

    产品简介


    FM系列超级电容器,又称双层电容(EDLCs),适用于高能储存的应用场合。它们结合了传统电容器和电池的优点,能够像二次电池一样在直流电路中应用。这些设备非常适合用于低电压直流保持的应用场景,如带有闪存的嵌入式微处理器系统。

    技术参数


    - 温度范围:大多数型号为-25°C至+70°C(除FMR类型外,其温度范围为-40°C至+85°C)。
    - 最大工作电压:3.5 VDC、3.6 VDC、5.5 VDC、6.5 VDC。
    - 容许误差:±20%,+80%。
    - 等效串联电阻(ESR):几毫欧到几十欧姆。
    - 最大持续电流:从几毫安到几百毫安不等,具体数值根据型号不同而变化。
    - 自放电特性:3.5 V型不指定;5.5 V型和6.5 V型规定为终端引脚间的电压高于4.2 V。

    产品特点和优势


    - 免维护:无需定期检查或更换。
    - 高可靠性:对液体泄漏高度可靠。
    - 无铅且符合RoHS标准:环保材料,适用于现代电子产品生产。
    - 铅端子可转置安装:方便各种安装需求。

    应用案例和使用建议


    超级电容器最适合于需要长时备份能力的应用场合,例如CMOS微处理器、IC时钟、数字调谐系统等。对于使用超大容量(如FMR系列)的特殊应用场合,建议选择FMR类型以获得更宽的工作温度范围和更高的容值。此外,考虑到其较高的内阻,不建议用于需要快速响应的场合,如滤波应用。

    兼容性和支持


    FM系列超级电容器与多数常见的电路板焊接工艺兼容。KEMET公司提供标准的产品支持服务,包括质量保证、技术咨询等。若需进一步技术支持或定制化服务,可通过公司官网联系获取。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装过程中出现焊接问题 | 确保焊接温度和时间符合规范要求,避免过高温度导致损坏。|
    | 长期存放后性能下降 | 存储前确保电容器处于放电状态,并存放在干燥低温环境中。|

    总结和推荐


    综上所述,FM系列超级电容器以其广泛的温度适应性、高可靠性、环保特性和灵活的安装方式,成为电子设计中理想的能源存储解决方案。无论是用于工业控制、医疗设备还是消费电子产品,FM系列都能提供稳定可靠的表现。对于那些寻求长期备份能力而不牺牲性能的应用来说,FM系列超级电容器是一个非常值得考虑的选择。

FM0H223ZF参数

参数
温度系数 -
ESR-等效串联电阻 200Ω@ 1kHz
介电材料 -
电容个数 -
额定电压 5.5V
容差 -20%~80%
工作寿命 -
电容值 22mF
纹波电流 -
额定电压-DC 5.5V
额定电压-AC -
长*宽*高 10.5mm*5mm*12mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

FM0H223ZF厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

FM0H223ZF数据手册

厂牌 PDF简要描述 下载
KEMET 其他固定电容 KEMET FM0H223ZF FM0H223ZF数据手册

FM0H223ZF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 11.0798
10+ ¥ 9.358
50+ ¥ 8.9836
100+ ¥ 8.235
500+ ¥ 8.235
1000+ ¥ 8.0853
2000+ ¥ 8.0853
4000+ ¥ 8.0853
库存: 969
起订量: 5 增量: 0
交货地:
最小起订量为:1
合计: ¥ 11.07
