T322D685K035AT

产品分类: 钽电容
厂牌: KEMET
产品描述: 6.8μF ±10% 35V 2.5Ω 通孔安装 10.67mm(长度)*10.67mm(宽度)
供应商型号: 399-4604-ND
供应商: Digi-Key
标准整包数: 1

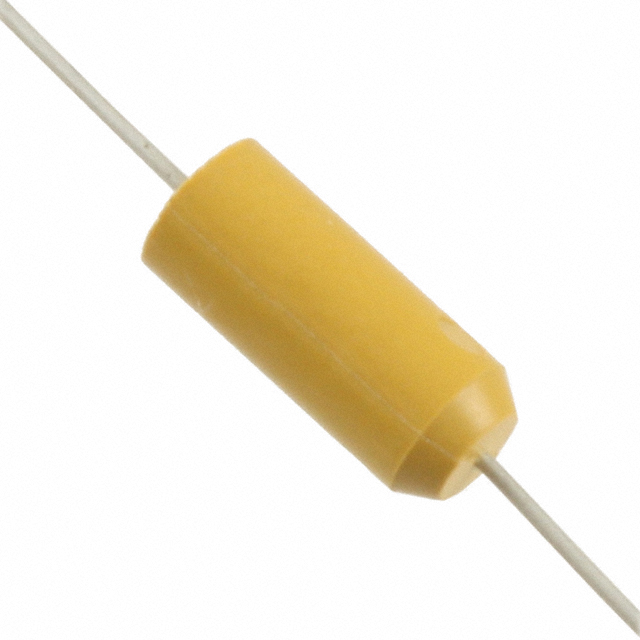

KEMET 钽电容 T322D685K035AT

T322D685K035AT概述

    # KEMET T322 (CX01) 和 T323 (CX05) 模塑引线式钽电容器技术手册

    产品简介


    基本介绍
    KEMET T322 (CX01) 和 T323 (CX05) 系列模塑引线式钽电容器是一组专门为高速自动插入应用设计的全系列扩展范围固态钽电容器。它们通过提供极高的电容体积比和优异的性能特性,在商业计算机、数据处理、通信设备以及其他电子设备中得到广泛应用。
    这些电容器具有出色的耐久性,并且采用激光标记技术,使其外观永久且易于识别。此外,它们符合MIL-PRF-49137/1和5(CX01和CX05型号)的军事标准。
    主要功能
    - 高电容体积比
    - 低等效串联电阻(ESR)/阻抗
    - 工作温度范围广:-55°C至+125°C
    - 多种电压等级(2V到50VDC)
    - 容量范围广:0.1μF到330μF
    应用领域
    典型应用场景包括商用计算机、数据处理、通信设备和其他电子设备中的去耦、隔离、旁路和滤波功能。由于其在高频下的低ESR/阻抗特性,这些电容器特别适合用于高性能计算机所需的去耦。

    技术参数


    | 参数 | 规格 |

    | 容量范围 | 0.1μF至330μF |
    | 容差 | ±5%、±10%、±20% |
    | 额定电压 | 2V至50VDC |
    | 工作温度范围 | -55°C至+85°C |
    | 封装尺寸 | A、B、C、D、E、F |

    产品特点和优势


    - 高可靠性:满足MIL-PRF-49137/1和5的军事标准,确保长期稳定运行。
    - 紧凑设计:六种轴向引脚管状外壳尺寸,适合高密度安装需求。
    - 激光标记:金黄色环氧树脂表面允许激光标记,保证清晰持久标识。
    - 多功能性:适用于多种电压等级和温度条件下的不同应用场合。

    应用案例和使用建议


    应用案例
    在现代通信网络中,高速数据传输需要稳定的电源供应。此时,T322/T323系列电容器可以有效减少噪声干扰,提高信号质量。例如,在路由器或交换机的设计中,将这些电容器放置于关键电路节点处可以帮助过滤掉不必要的高频噪声。
    使用建议
    为了最大化利用T322/T323系列电容器的优势,在设计时应注意以下几点:
    1. 根据具体的应用需求选择合适的容量值与额定电压。
    2. 考虑到工作环境可能存在的极端温度变化,应优先选用更高温评级的产品。
    3. 在焊接过程中避免过高的热量输入,以免影响内部结构完整性。

    兼容性和支持


    T322/T323系列产品与其他主流电子元件具有良好的互操作性。制造商提供了详尽的技术文档和支持服务,以帮助客户解决任何技术难题。此外,还提供在线资源如FAQs页面来解答常见问题。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 安装后发现泄漏电流超标 | 检查安装工艺是否正确 |
    | 工作过程中出现异常发热现象 | 减少负载或更换为更大额定值型号 |
    | 无法达到预期使用寿命 | 确保所选型号符合实际应用要求 |

    总结和推荐


    综上所述,KEMET T322/T323系列模塑引线式钽电容器凭借其卓越的质量控制、广泛的适用范围以及可靠的支持体系,在众多行业中占据重要地位。对于追求高性能、长寿命且具备良好性价比的选择而言,这无疑是一个非常理想的选择。因此,我们强烈推荐这一产品给那些正在寻找能够应对各种复杂条件下的理想解决方案的企业和个人。

T322D685K035AT参数

参数
电容值 6.8μF
ESR-等效串联电阻 2.5Ω
容差 ±10%
额定电压 35V
工作寿命 -
长*宽*高 10.67mm(长度)*10.67mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

T322D685K035AT厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T322D685K035AT数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T322D685K035AT T322D685K035AT数据手册

T322D685K035AT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.3808 ¥ 70.8178
10+ $ 6.0008 ¥ 50.2192
50+ $ 5.045 ¥ 42.2207
100+ $ 4.7208 ¥ 39.5069
500+ $ 4.1202 ¥ 34.4812
1000+ $ 3.9148 ¥ 32.7618
2500+ $ 3.6825 ¥ 30.8177
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 70.81
