R46KR34700001K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 470nF ±10% 聚丙烯 27.5mm 560V 275V 通孔安装 32mm*9mm*17.1mm
供应商型号: 2763173
供应商: 海外现货
标准整包数: 10

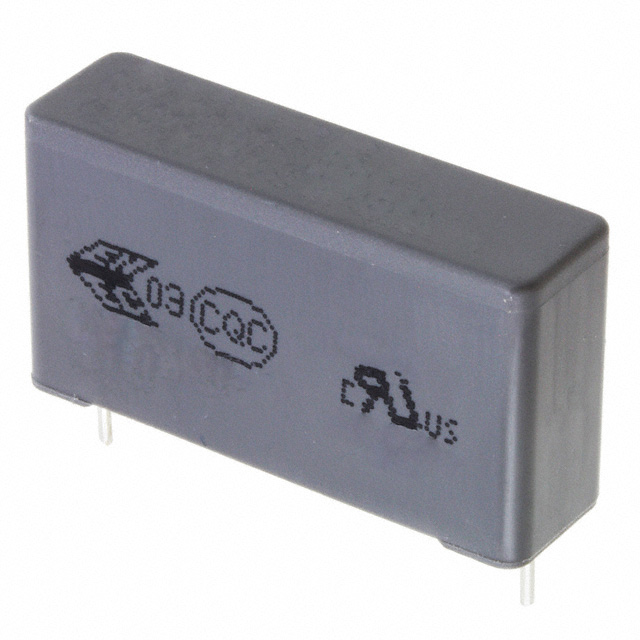

KEMET 薄膜电容 R46KR34700001K

R46KR34700001K概述


    产品简介


    KEMET Electronics Corporation推出的R46系列电容器是一款用于电磁干扰(EMI)抑制的金属化聚丙烯薄膜电容器,属于X2类安全等级。这类电容器主要用于需要X2安全分类的线路过压应用场景,并且当电容器失效时不会导致触电危险。它们适用于各种工业设备、家电和其他需要EMI抑制的应用场合。

    技术参数


    - 认证与批准:ENEC、UL、cUL、CQC
    - 额定电压:275 VAC (50/60 Hz)
    - 电容范围:0.01 – 10 µF
    - 引脚间距:10.0 – 37.5 mm
    - 电容公差:±20%,±10%
    - 气候类别:40/110/56,符合IEC 60068-1标准
    - 包装方式:符合IEC 60286-2标准
    - RoHS合规性及无铅端子
    - 工作温度范围:-40°C至+110°C
    - 工厂测试:所有电气特性在2,200 VDC/1,500 VAC条件下进行100%筛选测试
    - 自愈性

    产品特点和优势


    R46系列电容器具备多种显著的特点和优势:
    - 自愈性:一旦发生局部击穿,内部材料能够自动修复,避免了故障的扩散。
    - 高耐热性:工作温度范围广,从-40°C到+110°C,确保在极端环境下也能稳定运行。
    - 高可靠性:经过100%工厂测试,确保每个出厂的电容器都达到高性能标准。
    - 环保设计:符合RoHS规范,采用无铅端子,环保且对人体安全。
    - 安全性:适合X2安全分类的应用场景,确保使用安全。

    应用案例和使用建议


    应用案例
    - 电磁干扰抑制:广泛应用于工业设备、家电、通信设备等领域,以减少电磁干扰的影响。
    - 跨线应用:如在电机、变频器、电源等设备中,用于降低噪声和提高系统稳定性。
    使用建议
    - 在波峰焊过程中,由于新材料带来的更高焊接温度,必须严格遵守KEMET提供的焊接曲线。建议咨询KEMET获取详细的焊接指南,确保焊接过程的安全性和稳定性。
    - 对于通过孔式电容器,不建议采用回流焊。应该避免暴露在高于推荐值的焊接温度下。

    兼容性和支持


    R46系列电容器具有广泛的兼容性,可适用于多种设备和电路设计。KEMET公司提供了详细的技术文档和支持服务,以帮助客户在使用过程中解决可能出现的问题。此外,针对特殊需求,KEMET也提供定制化的服务,满足客户的个性化需求。

    常见问题与解决方案


    问题1:波峰焊接过程中电容器损坏
    解决方案:严格按照KEMET推荐的焊接曲线进行操作。对于小尺寸电容器,需特别注意预热和波峰温度设置,避免过度加热导致损坏。
    问题2:电容器安装后出现失效
    解决方案:检查焊接质量,确认焊接曲线正确执行。若焊接过程没有问题,则可能是电容器本身的问题,可以联系KEMET获取进一步的支持。

    总结和推荐


    总体而言,R46系列电容器在电磁干扰抑制方面表现出色,适用于各种需要EMI抑制的场景。它的高可靠性、宽温度范围和自愈特性使其在市场上具备强大的竞争力。因此,推荐对需要高性能EMI抑制的应用场合选用R46系列电容器。同时,用户在使用过程中应遵循正确的焊接和安装方法,以充分发挥其优越的性能。

R46KR34700001K参数

参数
电容值 470nF
容差 ±10%
介电材料 聚丙烯
引线间距 27.5mm
额定电压-AC 275V
额定电压-DC 560V
ESR-等效串联电阻 -
长*宽*高 32mm*9mm*17.1mm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,托盘装

R46KR34700001K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KR34700001K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KR34700001K R46KR34700001K数据手册
