PME271Y510MR06

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 10nF ±20% 纸 1KV 250V 通孔安装 18.5mm*5.2mm*10.5mm
供应商型号: PME271Y510MR06
供应商: 国内现货
标准整包数: 1000

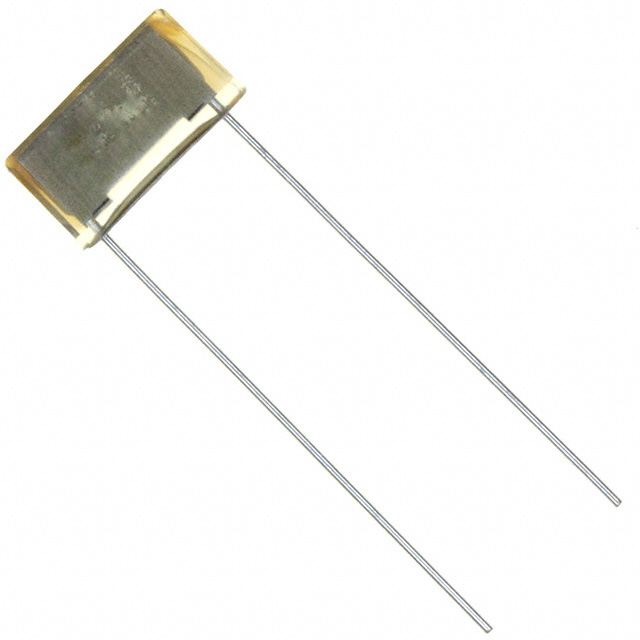

KEMET 薄膜电容 PME271Y510MR06

PME271Y510MR06概述

    KEMET PME271Y Y2 250VAC Class Y2 Metallized Impregnated Paper Capacitor

    产品简介


    KEMET PME271Y 是一款专为全球应用设计的金属化浸渍纸类Y2电容器,适用于电磁干扰(EMI)抑制及交流线路滤波。该型号具有出色的自愈性能、高dv/dt能力,且符合多项国际标准,如ENEC、UL、CSA和CQC认证。其设计主要用于线到地(Line-to-Earth)的应用中,确保在电磁干扰环境下系统的稳定运行。

    技术参数


    - 额定电压: 250 VAC (50/60 Hz)
    - 电容范围: 0.001 µF 至 0.1 µF
    - 引脚间距: 10.2 mm 至 25.4 mm
    - 电容公差: ±20%
    - 气候类别: 40/100/56/B, 符合IEC 60068–1
    - 包装方式: 符合IEC 60286–2的带式封装
    - 环保标准: 符合RoHS标准,无铅端子
    - 工作温度范围: −40°C 至 +100°C
    - 测试电压: 100%工厂筛选测试电压为3,000 VDC
    - 安全特性: 高水平的主动和被动阻燃性

    产品特点和优势


    - 自愈性能: 在遭受频繁过电压时仍能保持长寿命。
    - 离子化抗性: 浸渍介电材料提供良好的抗离子化性能。
    - 高dv/dt能力: 适用于需要快速变化电压的应用。
    - 稳定性与可靠性: 尤其适用于连续操作的应用环境。

    应用案例和使用建议


    - 应用领域: 用于各种电磁干扰抑制应用,例如电源线滤波、信号线路保护等。
    - 使用建议:
    - 焊接工艺: 建议使用SnAuCu或SnCu合金进行焊接,以避免高温对电容器造成损坏。
    - 预热温度: 确保预热温度不超过指定的最大值,特别是在高温条件下。
    - 手工焊接: 使用350°C的烙铁尖温度,焊接时间不超过3秒。

    兼容性和支持


    - 兼容性: 适用于标准和大型卷盘包装,兼容多种引脚长度和包装选项。
    - 支持: KEMET提供详尽的技术文档和专业支持,包括焊锡曲线建议和安装指南。

    常见问题与解决方案


    - 问题1: 焊接过程中电容器过热导致损坏。
    - 解决方案: 严格遵循KEMET推荐的焊接温度曲线,控制焊接时间和温度。
    - 问题2: 引脚间距选择不当导致装配困难。
    - 解决方案: 根据具体应用需求选择合适的引脚间距,确保电容器正确安装。

    总结和推荐


    KEMET PME271Y Y2 250VAC 类Y2 金属化浸渍纸电容器在EMI抑制应用中表现出色,具备高可靠性、优异的自愈能力和宽广的工作温度范围。尽管该产品价格可能略高于市场平均水平,但其卓越的性能和广泛的应用范围使其成为值得推荐的选择。如果您在寻求一种高效稳定的EMI抑制解决方案,这款电容器无疑是一个理想的选择。

PME271Y510MR06参数

参数
电容值 10nF
容差 ±20%
介电材料
额定电压-AC 250V
额定电压-DC 1KV
ESR-等效串联电阻 -
长*宽*高 18.5mm*5.2mm*10.5mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271Y510MR06厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271Y510MR06数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271Y510MR06 PME271Y510MR06数据手册

PME271Y510MR06封装设计

查看详情并下载
Symbol
Footprint
3D Model
