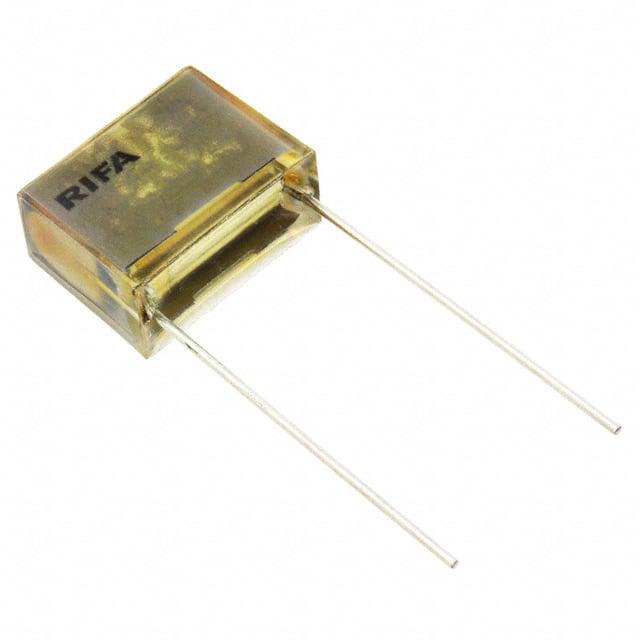

PME271E547MR30

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 47nF ±20% 纸,金属化 300V 通孔安装 18.5mm*8.5mm*14.3mm
供应商型号: 9717331
供应商: element14
标准整包数: 1
KEMET 薄膜电容 PME271E547MR30

PME271E547MR30概述


    产品简介


    产品名称: PME271E547MR30 (P277QS473M300A)
    产品类型: 薄膜电容器
    主要功能:
    PME271E547MR30是一款采用金属化纸作为介质的薄膜电容器,具有安全特性,适用于电源输入过滤和电磁干扰(EMI)抑制。
    应用领域:
    - 工业自动化
    - 电源系统
    - 照明控制
    - 通信设备

    技术参数


    - 电容值: 0.047 μF
    - 容差: ±20%
    - 额定电压: 300 VAC(X1等级);630 VDC
    - 温度范围: -40°C 至 +110°C
    - 绝缘电阻: ≥12 GΩ
    - 损耗因子: 1.3% @ 1 kHz
    - 最大dv/dt: 1200 V/μs
    - 安全等级: X1等级
    - 尺寸(最大值):
    - 长度(L):18.5 mm
    - 高度(H):14.3 mm
    - 厚度(T):8.5 mm
    - 引脚间距(S):15.2 mm ±0.4 mm
    - 长端引脚长度(LL):30 mm +5 mm
    - 引脚直径(F):0.8 mm ±0.05 mm

    产品特点和优势


    1. 金属化纸介质: 具有优异的电气性能和长期稳定性。
    2. EMI安全特性: 有效抑制电磁干扰,保障系统的稳定运行。
    3. 高耐压: 额定电压高达300 VAC(X1)和630 VDC,适合高电压应用。
    4. 宽温范围: 可在-40°C至+110°C范围内稳定工作。
    5. 兼容认证: 通过ENEC、UL、cUL认证,确保产品质量和安全性。

    应用案例和使用建议


    应用场景:
    该电容器广泛应用于工业自动化、电源系统和照明控制等领域。例如,在开关电源输入滤波电路中,它能够有效地滤除电网中的高频噪声,保护后续电路免受电磁干扰的影响。
    使用建议:
    1. 安装注意事项: 在安装过程中,要确保引脚正确焊接,避免引脚受到过度应力。
    2. 散热管理: 尽量避免高温环境下长时间使用,必要时采取散热措施。
    3. 并联使用: 当需要更高的电容量时,可以考虑多个电容器并联使用。

    兼容性和支持


    - 兼容性: 该电容器适用于各种标准的电源输入滤波电路,且已通过多项国际认证,确保其在多种设备和系统中的兼容性。
    - 技术支持: KEMET提供详细的技术文档和支持服务,帮助客户更好地理解和使用产品。

    常见问题与解决方案


    1. 问题: 安装后出现发热现象。
    - 解决方案: 检查安装位置是否有良好的散热条件,适当增加散热片或通风装置。

    2. 问题: 使用中出现异常噪音。
    - 解决方案: 检查电路设计是否合理,确保滤波电容器和相关元器件正确匹配。

    总结和推荐


    总结:
    PME271E547MR30是一款高性能的薄膜电容器,以其出色的电气性能、广泛的适用范围和高度的安全性,在工业自动化和电源系统等领域有着广泛的应用前景。
    推荐:
    鉴于其卓越的性能和可靠性,PME271E547MR30非常适合于需要高电压和高稳定性的应用场景。强烈推荐在需要EMI抑制和电源滤波的项目中使用。

PME271E547MR30参数

参数
电容值 47nF
容差 ±20%
介电材料 纸,金属化
额定电压-AC 300V
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 18.5mm*8.5mm*14.3mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

PME271E547MR30厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

PME271E547MR30数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET PME271E547MR30 PME271E547MR30数据手册
