413F11000000M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1nF ±20% 聚丙烯 通孔安装 13mm*4mm*9mm
供应商型号: 413F11000000M
供应商: Avnet
标准整包数: 1

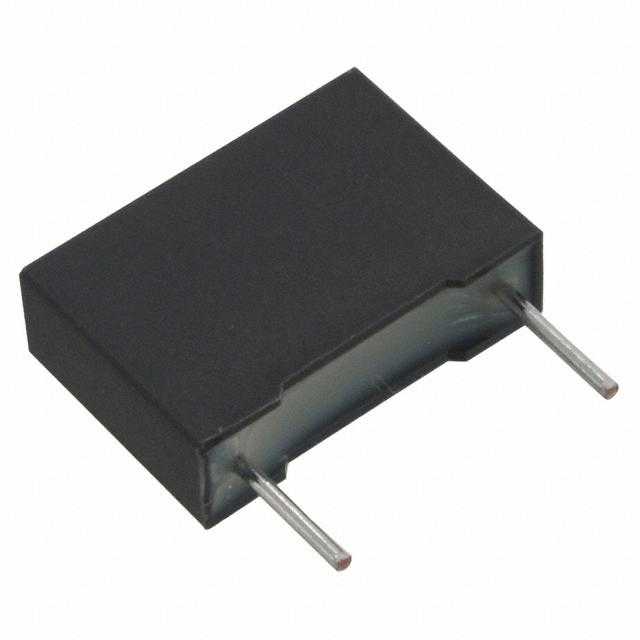

KEMET 薄膜电容 413F11000000M

413F11000000M概述

    电子元器件技术手册:KEMET R41系列 Y2类 300 VAC 110°C 自愈式聚丙烯薄膜EMI抑制电容器

    产品简介


    KEMET R41系列电容器是一款专为电磁干扰(EMI)抑制设计的聚丙烯薄膜电容器,符合Y2/X1安全分类标准。它适用于多种应用场景,特别是那些要求高可靠性的“线到地”和“跨线”系统。此款电容器具有出色的电气特性和可靠性,广泛应用于汽车、工业和消费电子产品等领域。

    技术参数


    - 额定电压: 300 VAC (50/60 Hz),直流1000 VDC
    - 电容范围: 0.001 µF 至 1 µF
    - 引脚间距: 10 mm 至 37.5 mm
    - 电容公差: ±10%,±20%
    - 气候类别: 40/110/56,符合IEC 60068-1标准
    - 绝缘电阻: 在25°C ±5°C下,介于端子之间的最小值为100 MΩ(C ≤ 0.33 μF)和30,000 MΩ·μF(C > 0.33 μF)
    - 耐热温度范围: -40°C 至 +110°C
    - 批准标准: ENEC, UL, cUL, CQC
    - 封装方式: 符合IEC 60286-2标准的带状和卷盘包装
    - 环保认证: 符合RoHS标准,无铅终端

    产品特点和优势


    - 自愈功能: 具备自愈能力,可以在内部击穿时自动修复,提高整体安全性。
    - 高耐温性: 能够在极端温度环境下稳定工作,满足-40°C至+110°C的工作需求。
    - 安全等级: 满足Y2/X1安全分类标准,适合用于需要高安全等级的应用场景。
    - 汽车级品质: 达到AEC-Q200标准,适用于汽车应用。

    应用案例和使用建议


    - 应用案例: 主要用于汽车电子系统中的EMI抑制滤波器,如电机驱动器、电源管理系统和各种控制单元。
    - 使用建议: 建议在安装过程中采取防静电措施,避免静电损坏电容器。同时,在焊接过程中应注意控制焊接温度和时间,以防止高温对电容器造成损害。

    兼容性和支持


    - 兼容性: 与标准的焊接设备和工艺兼容,支持带状和卷盘包装,便于自动化生产和组装。
    - 支持: 厂商提供详尽的技术文档和支持,包括焊接指导、产品认证和质量保证。建议在遇到技术问题时联系制造商获取专业支持。

    常见问题与解决方案


    - 问题: 电容器失效
    - 解决方法: 确保安装过程中的静电防护,检查焊接温度和时间是否超出推荐范围。
    - 问题: 焊接后出现损坏
    - 解决方法: 检查焊接过程中的温度和时间控制,确保符合推荐的焊接曲线。

    总结和推荐


    KEMET R41系列电容器凭借其优秀的性能参数和广泛的适用性,成为一款非常可靠的选择。它在汽车电子、工业控制和消费电子等领域有着广泛的应用前景。推荐在需要高可靠性和安全性的应用场景中使用。厂商提供的详细技术支持和质量保证也为其加分不少。如果您正在寻找一款性能卓越且易于集成的EMI抑制电容器,KEMET R41系列将是您的理想选择。

413F11000000M参数

参数
电容值 1nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 13mm*4mm*9mm
安装方式 通孔安装
应用等级 工业级

413F11000000M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

413F11000000M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET 413F11000000M 413F11000000M数据手册

413F11000000M封装设计

查看详情并下载
Symbol
Footprint
3D Model
