OHD5R-40B

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 6.7mm长, SPST, 最大切换电压30V 直流, 通孔安装
供应商型号: 80-OHD5R-40B
供应商: Mouser
标准整包数: 1

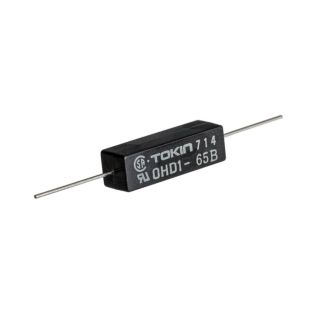

KEMET 温度传感器 OHD5R-40B

OHD5R-40B概述

    电子元器件产品技术手册

    产品简介


    KEMET Electronics Corporation 的 OHD Thermal Guard 是一种专门用于解决热问题和符合安全标准的温度传感器。它主要应用于电子设备中日益重要的热问题管理和安全标准遵守。这种传感器结合了磁铁和一种名为 Thermorite® 的温度感应软磁材料,通过改变磁通密度来感知温度变化。

    技术参数


    OHD Thermal Guard 的关键技术参数如下:
    - 工作温度范围:30°C 至 130°C(以 5°C 为步进)
    - 最大开关功率:1W(OHD5R)、6W(OHD1 和 OHD3)
    - 接触类型:Break (B) 或 Make (M)
    - 绝缘电压:2,500 VAC/1分钟 或 3,000 VAC/1秒(OHD1),1,500 VAC/1分钟 或 1,800 VAC/1秒(OHD3 和 OHD5R)
    - 最小绝缘电阻:500 VDC 至 100 MΩ
    - 开关温度精度:±5°C
    - 差分温度:10°C

    产品特点和优势


    - 高可靠性:适用于频繁的开关操作
    - 高速响应:快速温度感应
    - 长寿命:适合长时间使用
    - 环境耐受性:防尘、防爆、防腐蚀
    - 温度稳定性:Curie 温度稳定,不受时间影响
    - 简易电路设计:易于集成到现有系统
    - 广泛的工作温度范围:-20°C 至 +150°C

    应用案例和使用建议


    OHD Thermal Guard 可应用于多种场合,如大气温度检测、功率晶体管过热监测、电源模块监控、电机控制等。使用时应注意外部磁场的影响,避免错误安装方向。对于 B 型开关,确保正确对准磁体以避免磁场干扰。
    使用建议:
    - 在安装前,务必确认外部磁场的方向,以避免不必要的影响。
    - 定期检查设备的温度变化情况,及时更换或维护温度传感器。
    - 在高湿度或腐蚀环境中使用时,要特别注意传感器的密封性。

    兼容性和支持


    - 兼容性:与市面上大多数常见的电子设备兼容
    - 认证:UL、CSA 和 TÜV 认证,RoHS/REACH 合规

    常见问题与解决方案


    1. 问题:外部磁场影响传感器性能。
    - 解决方法:正确安装,避免磁场干扰。
    2. 问题:传感器误动作。
    - 解决方法:检查安装位置,确保没有其他干扰源。
    3. 问题:温度精度不够准确。
    - 解决方法:检查传感器的校准情况,必要时重新校准。

    总结和推荐


    OHD Thermal Guard 具有高可靠性和广泛的温度适应范围,适用于各种需要温度监测的应用场景。其紧凑的尺寸和简单的电路设计使其易于集成。总体而言,这是一款值得推荐的高品质温度传感器,尤其适用于需要高精度和高稳定性的场合。无论是工业控制还是消费电子产品,OHD Thermal Guard 都能提供出色的性能表现。

OHD5R-40B参数

参数
温度阈值 40°C
精度 ±5C
温度范围 -
长*宽*高 6.7mm*5mm*19.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

OHD5R-40B厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD5R-40B数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD5R-40B OHD5R-40B数据手册

OHD5R-40B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.9235 ¥ 66.9536
5+ $ 6.831 ¥ 57.722
10+ $ 6.556 ¥ 55.3982
25+ $ 6.1128 ¥ 51.6532
50+ $ 5.886 ¥ 49.7367
100+ $ 5.67 ¥ 47.9115
500+ $ 4.9665 ¥ 41.9669
1000+ $ 4.8615 ¥ 41.0797
库存: 380
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 66.95
