USEQGCQAEXH100

产品分类:
厂牌: KEMET
产品描述:
供应商型号: N-USEQGCQAEXH100
供应商: 云汉优选
标准整包数: 1

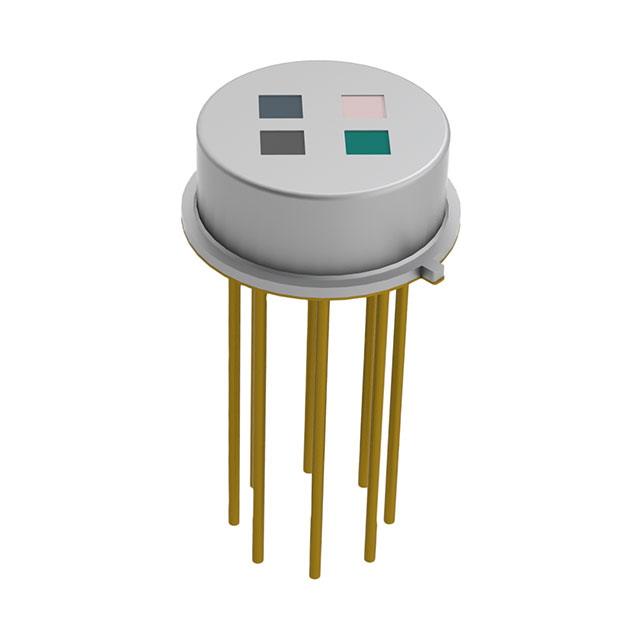

KEMET  USEQGCQAEXH100

USEQGCQAEXH100概述

    KEMET QGC Pyroelectric Infrared Gas Sensors: A Comprehensive Overview

    1. 产品简介


    KEMET的QGC薄膜热释电气体传感器能够减小物理尺寸,同时保持高灵敏度和快速频率操作的能力。这种稳定的一到四个元件的传感器被封装在TO39封装内。QGC系列传感器提供多种型号,支持不同的气体检测,包括二氧化碳(CO2)、一氧化碳(CO)、甲烷(CH4)、二氧化硫(SO2)以及更多。

    2. 技术参数


    - 通道滤波孔径: 2.5 mm(单传感器),2.6 mm × 2.6 mm(双传感器),0.7 mm × 0.325 mm(四传感器)
    - 元件尺寸: 1,000 µm × 1,000 µm(单传感器),100 µm(四传感器)
    - 响应度: 150,000 V/W(单传感器),100,000 V/W(四传感器)
    - 噪声: 70 µV/√Hz(单传感器),40 µV/√Hz(四传感器)
    - 最大电压: 8 V(单传感器),5 V(双传感器和四传感器)
    - 最小电压: 2.7 V(单传感器),2 V(双传感器和四传感器)
    - 微音电效应: 2 µV/√Hz(单传感器),1 µV/√Hz(双传感器和四传感器)
    - 时间常数: 约12 ms(单传感器),约10 ms(双传感器和四传感器)

    3. 产品特点和优势


    - 快速稳定的响应: 在宽泛的工作频率范围内表现出色。
    - 多功能集成: 单个TO39封装可包含一个、两个或四个传感器元件。
    - 模拟输出: 内置CMOS运算放大器,反馈电阻为10 GΩ。
    - 集成运算放大器: 输出电压信号以电源轨的一半为中心。

    4. 应用案例和使用建议


    - 气体监测: 用于监测燃气和燃气排风,适用于工业过程和安全控制。
    - 医疗用途: 在医疗领域用于呼吸分析、麻醉监测以及废气排放(如二氧化碳含量)。
    - 汽车应用: 用于汽车驾驶舱空气质量监测。
    - 智能家居: 用于室内空气质量和环境污染监测。

    建议使用时确保环境温度和湿度在规定范围内,避免强光、振动和腐蚀性气体的影响。

    5. 兼容性和支持


    QGC系列气体传感器适用于各种应用场景,并且与大多数标准电子元件兼容。KEMET公司提供了详尽的技术文档和支持服务,包括安装指导和故障排除指南。

    6. 常见问题与解决方案


    - 问题: 气体传感器响应不准确。
    - 解决方案: 检查传感器是否正确连接,确认供电电压在指定范围内。
    - 问题: 气体传感器输出噪声较大。
    - 解决方案: 确保传感器远离振动源和直接光源,检查电路板上的接地是否良好。
    - 问题: 气体传感器在高温环境下性能下降。
    - 解决方案: 将传感器放置在散热良好的位置,尽量减少温度波动。

    7. 总结和推荐


    KEMET的QGC系列热释电红外气体传感器在设计上考虑到了多个关键因素,具备优秀的稳定性和灵敏度。其紧凑的设计和多功能集成使其适用于多种应用场景,特别是在气体监测和医疗领域。如果您需要高性能、可靠且易于集成的气体传感器,强烈推荐使用KEMET的QGC系列产品。

USEQGCQAEXH100参数

参数
通用封装 TO-39-8
包装方式 管装

USEQGCQAEXH100厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

USEQGCQAEXH100数据手册

厂牌 PDF简要描述 下载
KEMET KEMET USEQGCQAEXH100 USEQGCQAEXH100数据手册

USEQGCQAEXH100封装设计

查看详情并下载
Symbol
Footprint
3D Model
