OHD1-65M

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 18mm长, SPST, 最大切换电压110V 交流/直流, 通孔安装
供应商型号: ET-2985701
供应商: 海外现货
标准整包数: 1

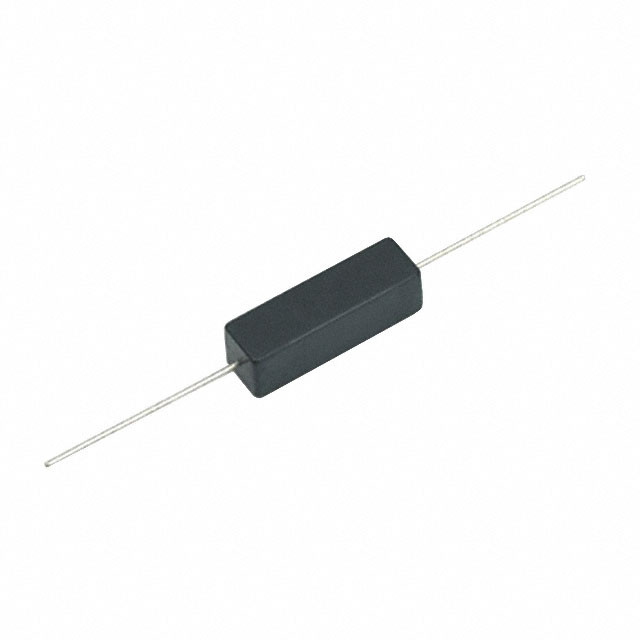

KEMET 温度传感器 OHD1-65M

OHD1-65M概述

    OHD Thermal Guard 技术手册概述

    产品简介


    OHD Thermal Guard 是一种专为应对热问题并符合安全标准而设计的温度传感器。它结合了磁体和称为 Thermorite® 的软磁性材料。这种材料的磁通密度随着温度的升高而减少,并在居里温度下变成抗磁物质。OHD Thermal Guard 主要应用于大气温度检测、功率晶体管过热监控、电机、硬盘驱动器等各类家电设备中。

    技术参数


    - 最大开关功率:OHD1 系列 为 6W,OHD3 系列 为 6W,OHD5R 系列 为 1W。
    - 操作温度范围:从 +30°C 到 +130°C,以 5°C 为步长递增。
    - 接触类型:OHD1 和 OHD3 系列 可选“Make”或“Break”,OHD5R 系列 只能选择“Make”。
    - 绝缘电压:OHD1 为 2500 VAC/1 分钟 或 3000 VAC/1 秒,OHD3 和 OHD5R 为 1500 VAC/1 分钟 或 1800 VAC/1 秒。
    - 最小绝缘电阻:500 VDC 至 100 MΩ。
    - 额定负载能力:OHD1 和 OHD3 系列 额定电压 110 VAC/DC,电流 0.3 A,功率 6 W;OHD5R 系列 额定电压 30 VDC,电流 0.9 A,功率 1 W。
    - 接触电阻:所有型号的最大接触电阻为 150 mΩ。
    - 机械寿命:所有类型为 100,000 次。

    产品特点和优势


    - 高可靠性:适合反复开关操作。
    - 高速响应:Thermorite® 材料在居里温度时能迅速改变磁性属性。
    - 长使用寿命:高环境耐久性和玻璃封装保护下的长寿命。
    - 简单电路设计:容易安装且体积小巧。
    - 广泛的工作温度范围:-20°C 至 +150°C。
    - 符合国际认证标准:UL、CSA、TÜV 认证。
    - 环保材料:RoHS 和 REACH 合规。

    应用案例和使用建议


    OHD Thermal Guard 常用于多种应用场景,如大气温度监测、过热保护、设备温度监控等。例如,在功率晶体管的应用中,它能有效防止因温度过高导致的损坏。为了优化使用效果,确保在安装过程中遵循正确的方向,避免外部磁场干扰。此外,建议定期检查安装固定扭矩,确保其稳定可靠。

    兼容性和支持


    OHD Thermal Guard 可以与其他电子元件良好兼容,如与电机、线圈等设备配合使用。KEMET Electronics Corporation 提供了详尽的技术支持,包括售后保障和常见问题解答。

    常见问题与解决方案


    - 问:OHD Thermal Guard 是否可以抵抗恶劣环境?
    答:是的,OHD Thermal Guard 能抵抗灰尘、爆炸和腐蚀,因此非常适合在恶劣环境中使用。

    - 问:如何确定正确的安装方向?
    答:OHD Thermal Guard 应根据指南正确安装,避免平行于外部磁场方向安装,以减少外界磁场的干扰。

    总结和推荐


    综上所述,OHD Thermal Guard 是一款高效可靠的温度传感器,具有多种优势和广泛的应用前景。其卓越的性能、环保特性和高可靠性使其成为各种电子设备的理想选择。推荐使用此产品,特别是在需要精确温度控制和高可靠性要求的场合。

OHD1-65M参数

参数
精度 ±5C
温度范围 -
温度阈值 65°C
长*宽*高 18mm*5.5mm*5.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD1-65M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD1-65M数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD1-65M OHD1-65M数据手册

OHD1-65M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.0369 ¥ 67.5102
10+ $ 5.9062 ¥ 49.6117
120+ $ 4.59 ¥ 38.556
300+ $ 4.446 ¥ 37.3464
540+ $ 4.3034 ¥ 36.1484
1020+ $ 4.0168 ¥ 33.7409
2520+ $ 4.0168 ¥ 33.7409
库存: 75
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 67.51
