OHD1-100M

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 18mm长, SPST, 最大切换电压110V 交流/直流, 通孔安装
供应商型号: 2985708
供应商: 海外现货
标准整包数: 1

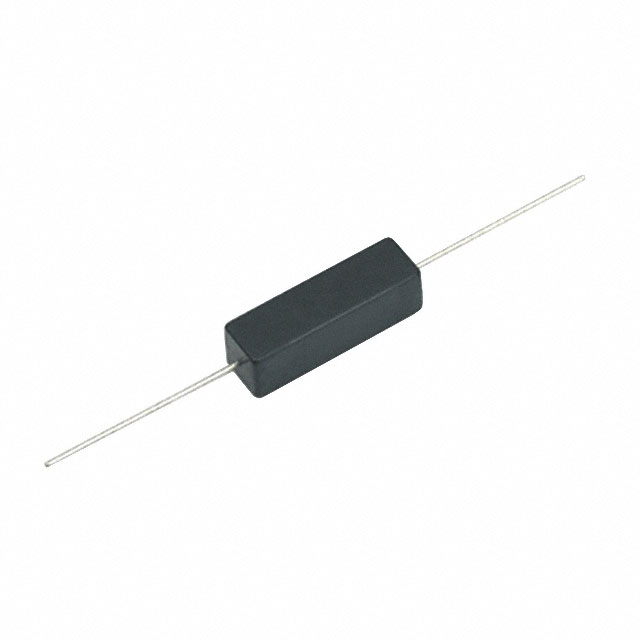

KEMET 温度传感器 OHD1-100M

OHD1-100M概述

    OHD Thermal Guard 技术手册解析

    产品简介


    OHD Thermal Guard 是一款专为解决热问题和确保安全标准而设计的温度传感开关。它采用了独特的专利设计,包含一个磁铁和一种称为 Thermorite® 的温度敏感软磁材料。Thermorite® 的饱和磁通密度随着温度升高而降低,并在居里温度下转变成抗磁物质。这种传感器广泛应用于各种设备,如功率晶体管、功率模块、房间加热器、气体加热器、放大器、电机、硬盘驱动器(HDD)、软盘驱动器(FDD)和其他通用电器。

    技术参数


    - 最大开闭功率:OHD1 系列可达6瓦,OHD5R 系列则为1瓦。
    - 工作温度范围:从30°C到130°C不等。
    - 接触类型:分为 Make(闭合)和 Break(断开)两种类型。
    - 性能指标:10万次操作寿命,开关电压/电流范围分别为:AC/DC 110V/0.3A,最大功率6W。
    - 绝缘性能:绝缘耐压可达2500 VAC/1分钟或3000 VAC/1秒,最小绝缘电阻为500VDC至100MΩ。

    产品特点和优势


    1. 高可靠性:适用于频繁的开闭操作,具有高可靠性和长寿命。
    2. 高速响应:Thermorite® 材料在居里温度下快速改变磁性,提供快速响应时间。
    3. 广泛的温度范围:在30°C至130°C之间提供多种型号选择。
    4. 环境耐用性:防尘、防爆、防腐蚀。
    5. 宽广的工作温度范围:可适应从30°C到130°C的不同环境条件。
    6. 认证:UL、CSA 和 TÜV 认证,符合RoHS/REACH环保要求。

    应用案例和使用建议


    典型应用 包括大气温度检测和功率晶体管、模块的过热监控。具体应用场景可能涉及:
    - 大气温度检测:安装于室内或室外环境中,监测环境温度变化。
    - 功率模块过热监控:集成于电力系统中,防止因过热导致的故障。
    使用建议:
    1. 在高温环境下使用时,需确保产品周围没有强磁场干扰,以避免误动作。
    2. 安装时注意保持适当的间隙距离,以减少外部磁场的影响。
    3. 考虑到产品的耐用性,建议在设备维护期间进行定期检查和清洗,以延长使用寿命。

    兼容性和支持


    兼容性:OHD Thermal Guard 设计简单紧凑,易于集成于多种设备。建议在设计电路时仔细考虑周围元件的电磁兼容性问题。
    支持和维护:KEMET Electronics Corporation 提供详尽的技术支持和售后保障服务。在使用前,请务必阅读手册中的“注意事项”及其他安全指南。

    常见问题与解决方案


    - 问题1:设备在高温环境下误动作。
    - 解决方案:确保设备安装位置远离强磁场源,并在必要时增加屏蔽装置。

    - 问题2:接触电阻过高。
    - 解决方案:定期清洗接点部位,确保良好的电气连接。

    总结和推荐


    OHD Thermal Guard 凭借其高可靠性、快速响应及环境耐久性,成为应对现代电子设备中日益重要的热管理问题的理想选择。其多样化的产品线能够满足不同应用场景的需求,且经过多项国际安全认证,适合广泛应用。总体而言,这款温度传感器在多个方面表现出色,值得在各类电子产品中推广使用。

OHD1-100M参数

参数
温度阈值 100°C
精度 ±5C
温度范围 -
长*宽*高 18mm*5.5mm*5.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD1-100M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD1-100M数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD1-100M OHD1-100M数据手册

OHD1-100M封装设计

查看详情并下载
Symbol
Footprint
3D Model
