OHD5R-100B

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 6.7mm长, SPST, 最大切换电压30V 直流, 通孔安装
供应商型号: 399-12194-ND
供应商: Digi-Key
标准整包数: 1

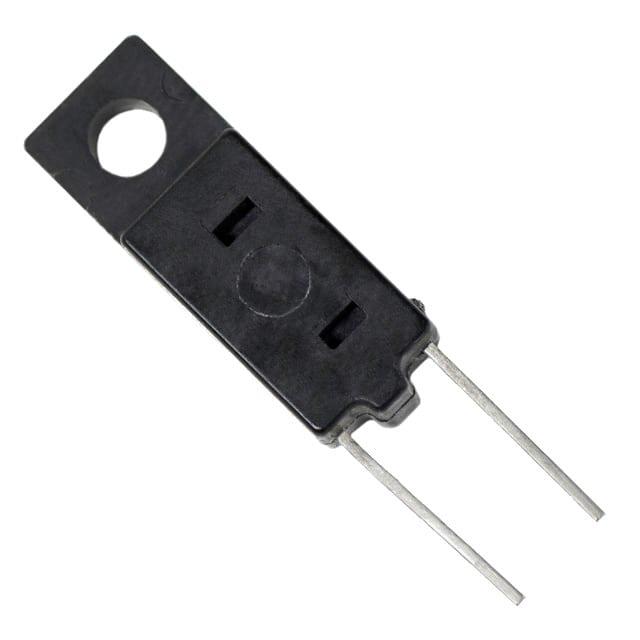

KEMET 温度传感器 OHD5R-100B

OHD5R-100B概述

    电子元器件产品技术手册 —— OHD Thermal Guard



    产品简介




    OHD Thermal Guard 是由KEMET Electronics Corporation开发的一款温度传感器,专为电子设备的热问题对策和安全标准符合性设计。它通过磁体和一种名为Thermorite® 的软磁性物质结合的独特设计,在温度升高时将磁体材料转变为顺磁性物质,从而实现精确的温度检测。OHD Thermal Guard广泛应用于各种设备和家用电器,如电源转换器、电机、硬盘驱动器等,以确保它们在异常高温情况下的安全性。


    技术参数




    | 参数名称 | 描述 |
    |---------------------------|--------------------------------------------------------------------|
    | 开关类型 | Make/Break (ON/OFF) |
    | 最大开闭功率 | 6 W(OHD1 和 OHD3),1 W(OHD5R) |
    | 工作温度范围 | +30°C 至 +130°C,5°C 增量 |
    | 接触电阻 | ≤ 500 mΩ |
    | 耐压 | 2,500 VAC/1分钟 或 3,000 VAC/1秒 |
    | 绝缘电阻 | ≥ 500 VDC 至 100 MΩ |
    | 重量 | 1.4 g 至 2.8 g |


    产品特点和优势




    1. 高可靠性:适用于频繁开关操作,经测试可在 100,000 次操作中保持稳定。
    2. 高速响应:Thermorite® 在Curie温度下迅速改变磁性属性,确保快速响应。
    3. 长寿命:玻璃管封装和长寿命的接触系统确保了较长的使用寿命。
    4. 宽温度范围:支持-20°C 到 +150°C 的工作温度范围,适合各种极端环境。
    5. 环境适应性:防尘、防爆、防腐蚀,适合恶劣环境。
    6. 认证齐全:符合UL、CSA和TÜV认证,RoHS/REACH合规。


    应用案例和使用建议




    OHD Thermal Guard在多种场合中得到广泛应用,如:

    - 大气温度检测:用于房间加热器、热气体加热器等设备中监测环境温度。
    - 电力设备保护:用于监控功率晶体管和模块的过热情况。
    - 工业设备:适用于电力转换器、电动机和HDD等工业设备的温度检测。

    使用建议:
    - 确保安装位置远离外部磁场,以避免干扰。
    - 安装过程中,需严格按照制造商的说明进行,确保正确安装。


    兼容性和支持




    OHD Thermal Guard 设计紧凑,易于安装,适用于大多数电路板。制造商提供了详细的安装指南和技术支持。同时,该产品已通过多项国际认证,确保其在各种应用环境中的兼容性。


    常见问题与解决方案




    1. 问题:产品在安装后无法正常工作。
    - 解决方法:检查接线是否正确,确保产品未受外部磁场干扰。
    2. 问题:产品在高温环境中性能不稳定。
    - 解决方法:确认工作温度是否超出产品标称的工作范围,必要时调整安装位置。


    总结和推荐




    OHD Thermal Guard凭借其高可靠性、高速响应和广泛的工作温度范围,在各类电子设备中表现出色。它的多种型号和广泛的应用范围使其成为市场上极具竞争力的产品之一。无论是应用于消费电子产品还是工业设备,OHD Thermal Guard都是值得推荐的选择。通过其卓越的性能和广泛的支持,您可以放心地将其集成到您的设备中,以确保安全性和稳定性。

OHD5R-100B参数

参数
精度 ±5C
温度范围 -
温度阈值 100°C
长*宽*高 6.7mm*5mm*19.1mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD5R-100B厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD5R-100B数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD5R-100B OHD5R-100B数据手册

OHD5R-100B封装设计

查看详情并下载
Symbol
Footprint
3D Model
