OHD1-90B

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 18mm长, SPST, 最大切换电压110V 交流/直流, 通孔安装
供应商型号: 2985725
供应商: 海外现货
标准整包数: 1

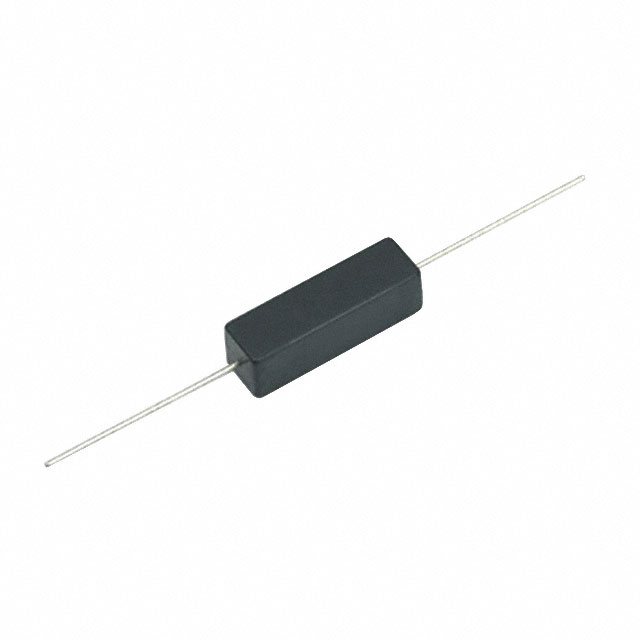

KEMET 温度传感器 OHD1-90B

OHD1-90B概述

    OHD Thermal Guard 技术手册

    1. 产品简介


    OHD Thermal Guard 是一种用于热问题对策和安全标准合规的温度传感开关。它由磁铁和一种称为 Thermorite 的温度感应软磁性材料组成。这种材料的饱和磁通密度随温度升高而减少,在居里温度时转变为顺磁物质。其独特的设计理念使其在电子设备中越来越重要。

    2. 技术参数


    - 最大开闭功率: 6W(OHD 1 和 OHD 3),1W(OHD 5R)
    - 操作温度范围: 从 +30°C 到 +130°C
    - 接触类型: B(断开型),M(接通型)
    - 结构材料: 玻璃管内封装的 Fe-Ni 合金触点,内置永久磁铁
    - 环境适应性: 具备宽温度范围和抗潮湿、抗有害气体的特性
    - 绝缘特性: 2500 VAC/1分钟 或 3000 VAC/1秒耐压,最小绝缘电阻为 500 VDC 至 100 MΩ

    3. 产品特点和优势


    - 高可靠性: 高速响应和长期稳定
    - 长寿命: 适用于高温环境
    - 环境适应性强: 能在极端环境下工作
    - 兼容性广: 支持从低信号到高功率级别
    - 紧凑设计: 尺寸小巧,易于安装

    4. 应用案例和使用建议


    - 应用案例:
    - 大气温度检测
    - 功率晶体管过热监测
    - 房间加热器、热气加热器等家用电器的安全保护
    - 使用建议:
    - 在使用过程中注意温度传感器的安装方向,以避免外部磁场的干扰
    - 根据不同的应用场景选择合适的工作温度范围和接触类型

    5. 兼容性和支持


    - 兼容性: 与多种电子设备和电路板相兼容
    - 支持: 厂商提供详细的技术文档和用户手册,并通过 UL、CSA 和 TÜV 认证

    6. 常见问题与解决方案


    - 问题1: 温度传感器误报
    - 解决办法: 检查安装方向是否正确,确保不受外部磁场干扰
    - 问题2: 触点接触不良
    - 解决办法: 重新校准触点间隙,检查是否有灰尘或污染物

    7. 总结和推荐


    OHD Thermal Guard 在设计上具有显著的优势,包括高性能的温度感应能力、广泛的适用温度范围以及出色的耐用性。对于需要精确温度控制的应用,如电机、电源模块和其他电子设备,这款产品是理想的选择。鉴于其多功能性和市场竞争力,强烈推荐在相关应用中使用。
    本文档整理自KEMET Electronics Corporation发布的OHD Thermal Guard技术手册,全面介绍了该产品的技术特性和应用场景,希望对您有所帮助。

OHD1-90B参数

参数
精度 ±5C
温度范围 -
温度阈值 90°C
长*宽*高 18mm*5.5mm*5.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD1-90B厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD1-90B数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD1-90B OHD1-90B数据手册

OHD1-90B封装设计

查看详情并下载
Symbol
Footprint
3D Model
