OHD1-120M

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 18mm长, SPST, 最大切换电压110V 交流/直流, 通孔安装
供应商型号: ET-2985712
供应商: 海外现货
标准整包数: 1

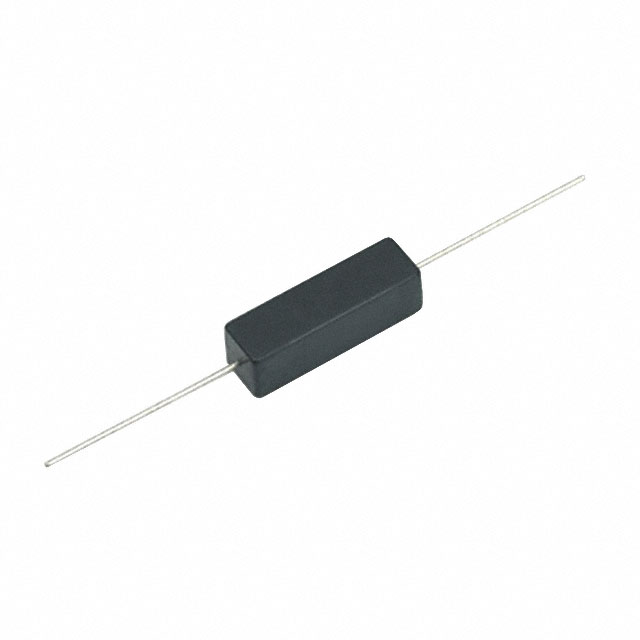

KEMET 温度传感器 OHD1-120M

OHD1-120M概述


    产品简介


    KEMET OHD Thermal Guard
    KEMET OHD Thermal Guard 是一种专为热问题防护和安全标准符合设计的温度传感器。其核心是由一个磁铁和一个名为 Thermorite 的温度感应软铁磁物质组成。Thermorite 在温度升高时磁通密度会降低,并在居里温度下转变为顺磁性物质。这种独特的设计使其在各类电子产品中广泛应用,以实现精确的温度监控和保护。

    技术参数


    - 主要技术规格:
    - 最大开/关功率:6 W
    - 操作温度范围:+30°C 到 +130°C
    - 接触类型:常开(Make, M)或常闭(Break, B)
    - 额定电压/电流:110 VAC/DC,0.3 A
    - 额定功率:6 W(Make 类型),1 W(Break 类型)
    - 最小开/关电流:0.1 mA/1 VDC
    - 最大接触电阻:150 mΩ
    - 重量:1.4 g(Break 类型),1.8 g(Make 类型)

    - 绝缘及温控特性:
    - 绝缘耐压:2,500 VAC/1 分钟 或 3,000 VAC/1 秒(OHD1 型号)
    - 最小绝缘电阻:500 VDC 到 100 MΩ
    - 操作温度范围:-20°C 到 +150°C
    - 切换温度精度:±5°C
    - 温差精度:10°C

    产品特点和优势


    - 高可靠性:适用于开关操作,确保长期稳定运行。
    - 高速响应:材料在居里温度附近迅速改变磁性属性。
    - 长寿命:磁体与玻璃封装相结合,具有良好的环境适应性和长寿命。
    - 环境耐用性:耐腐蚀、防尘、抗爆炸。
    - 广泛的工作温度范围:支持从 +30°C 到 +130°C 的多种型号。
    - 认证:UL、CSA 和 TÜV 认证,符合RoHS/REACH 标准。

    应用案例和使用建议


    典型应用场景:
    - 大气温度检测
    - 功率晶体管和电源模块的过热监测
    - 室内加热器和煤气加热器
    - 放大器、电机、硬盘驱动器和柔性磁盘驱动器等一般电器设备
    使用建议:
    - 安装时需考虑外部磁场的影响。避免将 OHD 热敏保护装置安装在强磁场环境中,否则会影响其性能。
    - 定期检查连接点的螺钉扭矩,确保其不超过最大值(OHD3 型号为 0.5 N·m,OHD5R 型号为 0.4 N·m)。
    - 如需要清洁,可以使用异丙醇进行 90 秒的浸泡清洗。

    兼容性和支持


    - 兼容性:OHD Thermal Guard 可与其他电器设备兼容使用,特别是那些需要温度控制的应用场合。
    - 技术支持:KEMET 提供详尽的技术支持和售后服务,帮助用户解决使用过程中的各种问题。

    常见问题与解决方案


    1. 问题:安装过程中外部磁场对 OHD 性能影响大。
    - 解决方案:尽量安装在远离强磁场的位置,必要时可添加屏蔽材料。

    2. 问题:使用过程中发现接触电阻过大。
    - 解决方案:检查连接点是否松动或脏污,如有必要请重新紧固并清洁。
    3. 问题:无法达到预期的操作温度。
    - 解决方案:检查实际操作环境温度是否在允许范围内,如果不在请调整安装位置或增加辅助散热措施。

    总结和推荐


    KEMET OHD Thermal Guard 以其高可靠性、高速响应、长寿命和环境耐用性在众多温度传感器中脱颖而出。其广泛的工作温度范围和多种型号选择使其成为众多应用场合的理想选择。如果你需要一种稳定可靠的温度保护解决方案,强烈推荐使用 KEMET OHD Thermal Guard。无论是家庭电器还是工业设备,这款产品都能提供出色的温度管理和保护效果。

OHD1-120M参数

参数
温度阈值 120°C
精度 ±5C
温度范围 -
长*宽*高 18mm*5.5mm*5.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD1-120M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD1-120M数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD1-120M OHD1-120M数据手册

OHD1-120M封装设计

查看详情并下载
Symbol
Footprint
3D Model
