OHD1-75B

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 18mm长, SPST, 最大切换电压110V 交流/直流, 通孔安装
供应商型号: N-OHD1-75B
供应商: 云汉优选
标准整包数: 1

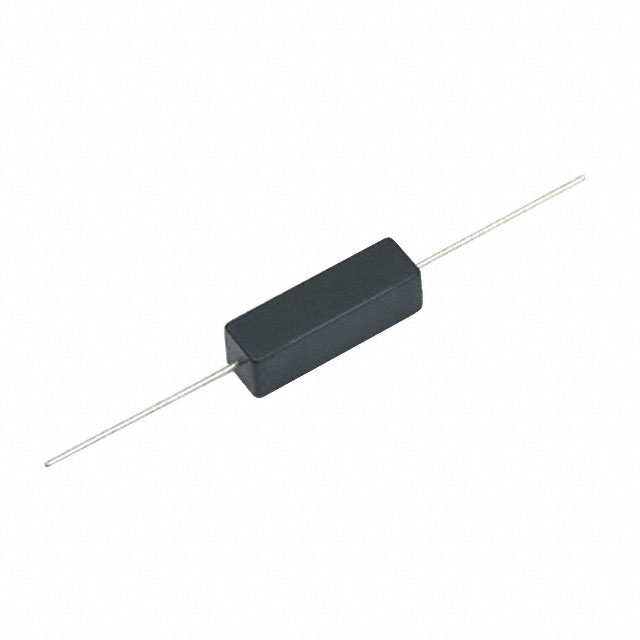

KEMET 温度传感器 OHD1-75B

OHD1-75B概述

    OHD Thermal Guard 技术手册解析

    1. 产品简介


    OHD Thermal Guard 是一种温度传感器,专为电子设备的热问题管理和安全标准符合性而设计。它由一个磁铁和一种名为 Thermorite 的软磁性材料组成。随着温度的升高,Thermorite 的饱和磁通密度减少,最终在居里温度下变成抗磁性物质。这种传感器可以应用于多种场合,如大气温度检测、功率晶体管过热监控、电源模块监控、热气加热器监控、电机驱动、硬盘驱动、风扇驱动及其他通用电器设备的温度监测。

    2. 技术参数


    - 最大开/关操作功率:OHD1系列为6W,OHD3系列为6W,OHD5R系列为1W。
    - 工作温度范围:支持从30°C到130°C的不同型号,以5°C为步进。
    - 接触类型:OHD1和OHD3系列可选择“Make”(M)或“Break”(B)类型,OHD5R系列为“Make”(M)类型。
    - 电气特性:对于OHD1和OHD3系列,最高电压为110VAC/DC,最大电流为0.3A,最大功率为6W;OHD5R系列的最大电压为30VDC,最大电流为0.3A,最大功率为1W。
    - 绝缘和温度特性:具有高达2500VAC/1分钟或3000VAC/1秒的耐压能力,最小绝缘电阻为500VDC至100MΩ,工作温度范围为-20°C至+150°C,切换温度精度为±5°C,切换温度范围为+30°C至+130°C,差分温度为10°C。

    3. 产品特点和优势


    - 高可靠性:适用于频繁的开关操作。
    - 高速响应:Thermorite 在居里温度下迅速改变磁性属性,提供快速响应时间。
    - 长寿命:由于玻璃封装保护,确保高环境耐受性和长期稳定性。
    - 环境耐久性:可在广泛的温度范围内工作(+30°C至+130°C),并且具有防尘、防爆、防腐蚀特性。
    - 电气特性广泛:支持极低(0.1mW或更低)信号到高功率(6W)水平的操作。
    - 简易电路设计:由于设计简单,易于集成到各种应用中。
    - 尺寸紧凑:体积小、重量轻,便于处理。

    4. 应用案例和使用建议


    - 典型应用:用于大气温度检测、功率晶体管过热监控、电源模块监控等。
    - 使用建议:安装时应避免外部磁场的干扰。根据具体应用选择合适的型号,确保操作温度和电流要求得到满足。

    5. 兼容性和支持


    - 认证:通过UL、CSA和TÜV认证,符合RoHS和REACH标准。
    - 支持:制造商提供详细的规格表和相关技术支持,以帮助客户更好地理解和使用产品。

    6. 常见问题与解决方案


    - 问:如何正确安装OHD Thermal Guard?
    答:安装时应避免外部磁场干扰,确保其正确方向,最好使用专为OHD1类型提供的安装支架。
    - 问:OHD Thermal Guard 的耐温范围是多少?
    答:工作温度范围为-20°C至+150°C,适用于各种极端环境。
    - 问:如何清洗OHD Thermal Guard?
    答:使用异丙醇在正常温度下浸泡90秒进行清洗。

    7. 总结和推荐


    OHD Thermal Guard 是一款高性能、高可靠性的温度传感器,适用于多种应用场合。其独特的磁性材料和快速响应特性使其在市场上具备较强的竞争力。如果您需要一个能够在高温环境下可靠工作的温度传感器,OHD Thermal Guard 将是一个理想的选择。综上所述,我强烈推荐此产品。

OHD1-75B参数

参数
温度范围 -
温度阈值 75°C
精度 ±5C
长*宽*高 18mm*5.5mm*5.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD1-75B厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD1-75B数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD1-75B OHD1-75B数据手册
