首页  >  产品百科  >  OHD5R-70B

OHD5R-70B

产品分类: 温度传感器
厂牌: KEMET
产品描述: KEMET 干簧管, 6.7mm长, SPST, 最大切换电压30V 直流, 通孔安装
供应商型号: 399-12201-ND
供应商: Digi-Key
标准整包数: 1

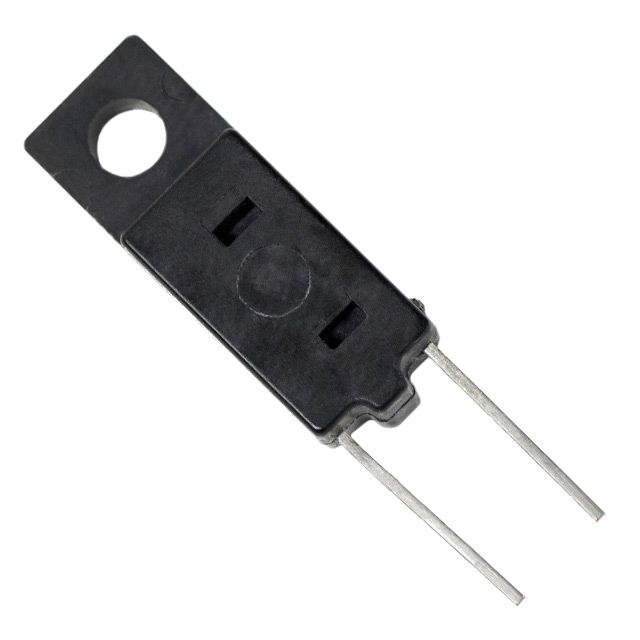

KEMET 温度传感器 OHD5R-70B

OHD5R-70B概述

    OHD Thermal Guard 技术手册概述

    产品简介


    OHD Thermal Guard 是一款专为解决热问题和符合安全标准而设计的温度传感开关。它采用独特的磁体和一种名为 Thermorite® 的软铁磁材料,通过这种材料的磁通密度随温度变化的特点,实现快速响应的温度检测。适用于大气温度检测、功率晶体管过热监测、电源模块、房间加热器、热气加热器、固态继电器、放大器、电机、硬盘驱动器(HDD)、软盘驱动器(FDD)及其他通用家电。

    技术参数


    - 最大开关功率:OHD1 和 OHD3 系列为 6W;OHD5R 系列为 1W。
    - 工作温度范围:从 +30°C 到 +130°C,以 5°C 增量提供多种型号。
    - 接触类型:分为断开(Break)和闭合(Make)两种类型。
    - 电压:交流/直流电压高达 110V。
    - 电流:交流/直流电流最大为 0.3A。
    - 功率:最大开关功率为 6W。
    - 绝缘电压:2500VAC/1分钟或3000VAC/1秒。
    - 最小绝缘电阻:500VDC到100MΩ。
    - 温度精度:±5°C。
    - 温差:10°C。

    产品特点和优势


    - 高可靠性:适用于频繁的开闭操作。
    - 高速响应:快速温度检测响应。
    - 长寿命:可实现长达 100,000 次的操作。
    - 宽温范围:从-20°C到+150°C。
    - 防尘、防爆、防腐蚀。
    - 紧凑、轻便、易于安装。
    - 多认证:通过 UL、CSA 和 TÜV 认证,RoHS/REACH 合规。

    应用案例和使用建议


    - 大气温度检测:适用于各种室内外温度监控系统。
    - 功率晶体管过热监测:有效防止过热损坏,确保设备正常运行。
    - 电源模块监测:防止因温度过高导致的故障。
    - 家电设备监测:提升家用电器的安全性和稳定性。
    使用建议:
    - 在安装时要避免强磁场干扰。
    - 使用时应遵循制造商的预热和焊接规范,如对 OHD1 和 OHD5R 进行 10 秒的预热,对 OHD3 进行焊接时温度控制在 350°C 以下。

    兼容性和支持


    - 兼容性:与现有电路设计高度兼容,安装简单方便。
    - 支持:KEMET 提供详细的说明书和技术支持,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    - 问题:在高温环境下无法正常工作。
    - 解决方案:确认工作温度是否超出额定范围,调整或更换相应型号的产品。
    - 问题:安装过程中容易断裂。
    - 解决方案:遵循正确的安装步骤,使用合适的工具,并确保安装过程中不受外力冲击。

    总结和推荐


    OHD Thermal Guard 是一款高度可靠的温度传感器,具有广泛的温度检测范围和优良的电气性能。其在各种温度检测应用中表现出色,特别是在需要高可靠性的场合下尤为适用。总体来看,它是一款值得推荐的产品。

OHD5R-70B参数

参数
温度范围 -
温度阈值 70°C
精度 ±5C
长*宽*高 6.7mm*5mm*19.1mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

OHD5R-70B厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

OHD5R-70B数据手册

厂牌 PDF简要描述 下载
KEMET 温度传感器 KEMET OHD5R-70B OHD5R-70B数据手册

OHD5R-70B封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.4412 ¥ 62.8781
5+ $ 6.7068 ¥ 56.6725
10+ $ 6.1942 ¥ 51.838
25+ $ 5.8806 ¥ 49.2131
40+ $ 5.733 ¥ 47.978
100+ $ 5.4689 ¥ 45.7682
500+ $ 5.0727 ¥ 42.4525
1000+ $ 4.9251 ¥ 41.2166
库存: 670
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 62.87
