VP4032K122R275

产品分类: 压敏电阻
厂牌: KEMET
产品描述: 430V 1.2KA 1 387V 473V 350V 275V 29J 160pF@1kHz 4032 贴片安装 10mm*8mm*4.7mm
供应商型号: 2717785
供应商: 海外现货
标准整包数: 10

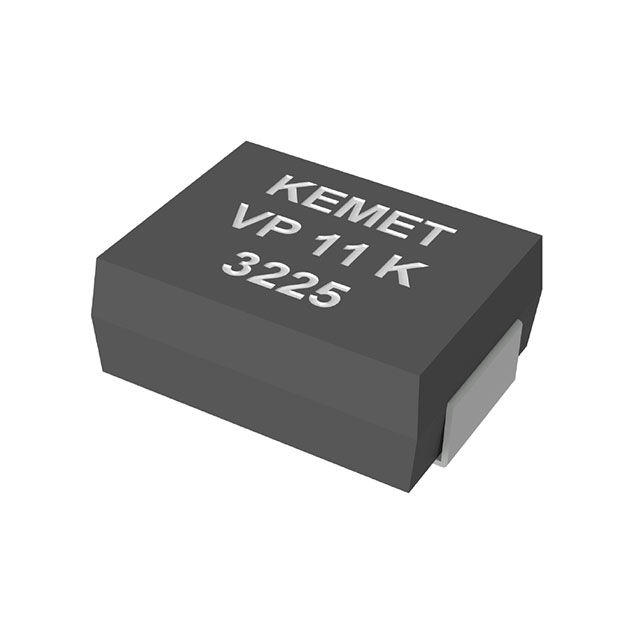

KEMET 压敏电阻 VP4032K122R275

VP4032K122R275概述


    产品简介


    KEMET VP系列塑料封装压敏电阻
    KEMET的VP系列低电压至中电压塑料封装压敏电阻专为保护电子设备免受低电压和中电压区域内的高压脉冲而设计。它们是直接表面贴装的,相当于5mm和7mm引线盘型压敏电阻。这些压敏电阻采用无焰塑性封装,符合UL 94 V-0标准。接触部分采用镀锡铜片制成。VP系列压敏电阻在额定峰值单脉冲瞬态电流范围为400至1200安培。

    技术参数


    - 基本规格:
    - 工作温度:-40°C至+85°C
    - 最大连续工作电压(Vrms AC):60V至300V
    - 额定峰值单脉冲瞬态电流(Imax):400A至1200A
    - 电气特性:
    - 脉冲电流能力:10次脉冲,最大峰值电流为Imax,间隔时间为每分钟2个脉冲
    - 脉冲能量能力:10次脉冲,最大峰值电流为Imax,间隔时间为每分钟1个脉冲
    - 负载导电能力:ISO 7637-1脉冲,符合AEC-Q200测试30
    - 环境适应性:
    - 储存温度范围:-40°C至+125°C
    - 阈值电压温度系数:≤ +0.05%/°C
    - 稳态湿度环境:符合IEC 68-2-3测试标准

    产品特点和优势


    - 紧凑设计:提供3225和4032两种封装尺寸,便于安装且节省电路板空间。
    - 非易燃材料:外壳材料符合UL 94 V-0标准,确保高可靠性。
    - 高耐热性:能够在广泛的温度范围内正常工作,适用于多种环境。
    - 广泛适用性:可用于医疗仪器、集成电路、通信设备、家用电器、娱乐电子产品等领域。
    - RoHS和REACH合规:满足环保要求,适用于全球市场。

    应用案例和使用建议


    典型应用场景:
    - 医疗设备:例如监护仪、超声设备等。
    - 通信设备:如基站、路由器等。
    - 家用电器:如冰箱、洗衣机等。
    使用建议:
    - 在高湿度环境中使用时,建议增加防护措施,以防止湿气对压敏电阻的影响。
    - 安装时应注意散热,避免长时间过热导致损坏。

    兼容性和支持


    - 兼容性:可以与其他标准表面贴装组件配合使用,如常见的焊接工艺。
    - 技术支持:KEMET提供详细的技术文档和测试报告,以帮助客户更好地了解和使用该产品。

    常见问题与解决方案


    1. 问题:如何选择合适的压敏电阻型号?
    - 解答:根据应用环境的电压范围、电流需求等因素,选择相应型号的压敏电阻。例如,电压范围为60V至300V的应用,可以选择VP3225K401R060或VP4032K122R060。
    2. 问题:如何确保良好的焊接质量?
    - 解答:在焊接过程中,遵循推荐的预热时间和峰值温度控制。同时,选择合适的焊料(铅含或无铅),并确保完全干燥任何残余溶剂。

    总结和推荐


    KEMET VP系列塑料封装压敏电阻是一款高性能、多用途的保护元件,具备广泛的温度和电压适应能力,适合各种复杂的工作环境。其非易燃外壳和优良的电气性能使其在市场上具有较高的竞争力。对于需要高可靠性和稳定性的应用场合,KEMET VP系列是一个理想的选择。因此,我们强烈推荐该产品用于需要高效电压保护的应用。

VP4032K122R275参数

参数
压敏电压 430V
浪涌电流 1.2KA
最大压敏电压 473V
最大交流电压 275V
电路数 1
不同频率时的电容 160pF@1kHz
最大直流电压 350V
最小压敏电压 387V
能量 29J
长*宽*高 10mm*8mm*4.7mm
通用封装 4032
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

VP4032K122R275厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

VP4032K122R275数据手册

厂牌 PDF简要描述 下载
KEMET 压敏电阻 KEMET VP4032K122R275 VP4032K122R275数据手册
