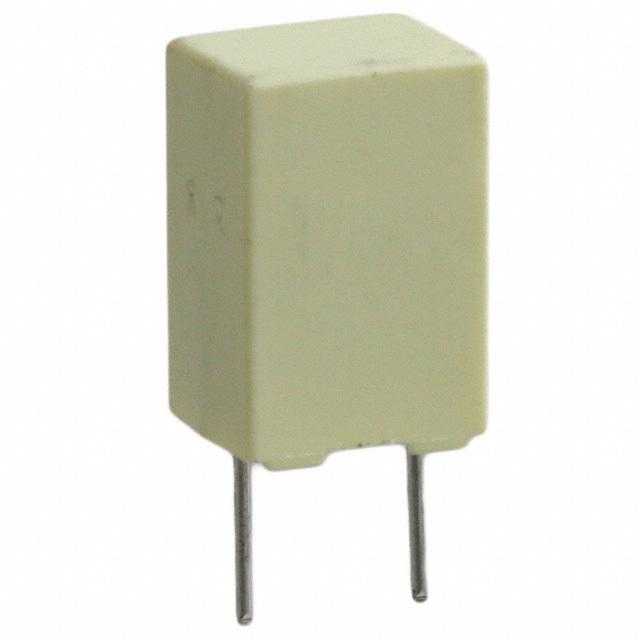

82EC4100DQ70J

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 1μF ±5% 聚对苯二甲酸乙二醇酯 通孔安装 7.2mm*6mm*6mm
供应商型号: 399-5455-3-ND
供应商:
标准整包数: 1400
KEMET 薄膜电容 82EC4100DQ70J

82EC4100DQ70J概述

    KEMET R82 General Purpose Metallized Polyester Film Capacitor

    产品简介


    KEMET R82 系列是一款通用型聚酯薄膜电容器,专为汽车级应用设计。该系列电容器具有多种额定电压和容值选择,适用于多种阻隔、耦合、去耦、定时和振荡电路。值得注意的是,这种电容器不适用于交流线路应用(详见抑制电容器)。

    技术参数


    - 电压范围: 50 – 400 VDC
    - 容值范围: 0.001 µF – 4.7 µF
    - 引脚间距: 5 mm
    - 容值公差: ±5%, ±10%, ±20%
    - 气候类别: 55/105/56
    - 工作温度范围: −55°C 至 +105°C
    - RoHS 合规 和 无铅端子
    - 符合 IEC 60286-2 的带卷包装
    - 自愈性
    - 通过 AEC-Q200 汽车级认证

    产品特点和优势


    - 高可靠性: 拥有超过 200,000 小时的预期使用寿命。
    - 温度适应性强: 宽广的工作温度范围从 −55°C 到 +105°C。
    - 环保材料: 无铅端子,符合 RoHS 标准。
    - 自愈性: 在极端条件下仍能自我修复,延长使用寿命。
    - 耐用性: 能够承受高达 400 VDC 的电压。

    应用案例和使用建议


    典型的应用包括阻隔、耦合、去耦、定时和振荡电路。由于这些电容器具有出色的稳定性,特别适合于工业控制、电源转换器和汽车电子系统中。
    对于手动焊接,建议采用最高 350°C 的焊铁温度,焊接时间不超过 3 秒。在波峰焊接过程中,建议遵循 KEMET 推荐的焊接曲线,避免高温导致的热应力损坏。

    兼容性和支持


    这些电容器与其他同类电子元器件兼容良好,特别是在工业控制系统中。KEMET 提供详细的技术文档和支持,以确保用户能够正确安装和使用这些电容器。

    常见问题与解决方案


    - 问题: 手动焊接时焊铁温度过高。
    - 解决方案: 将焊铁温度控制在 350°C 以内,焊接时间不超过 3 秒。

    - 问题: 波峰焊接过程中温度过高。
    - 解决方案: 遵循 KEMET 的推荐焊接曲线,参考 IEC Publication 61760-1 的标准。

    总结和推荐


    综上所述,KEMET R82 系列聚酯薄膜电容器在工业控制、汽车电子等领域表现出色。其高可靠性和宽温范围使其成为许多应用的理想选择。我们强烈推荐这款电容器用于需要高稳定性和耐用性的应用场合。建议在使用前仔细阅读技术手册,并遵循推荐的焊接工艺以确保最佳效果。

82EC4100DQ70J参数

参数
电容值 1μF
容差 ±5%
介电材料 聚对苯二甲酸乙二醇酯
额定电压-AC -
额定电压-DC -
ESR-等效串联电阻 -
长*宽*高 7.2mm*6mm*6mm
安装方式 通孔安装

82EC4100DQ70J厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

82EC4100DQ70J数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET 82EC4100DQ70J 82EC4100DQ70J数据手册

82EC4100DQ70J封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1400+ $ 0.2696 ¥ 2.2341
2800+ $ 0.2527 ¥ 2.0945
4200+ $ 0.2359 ¥ 1.9548
9800+ $ 0.2275 ¥ 1.8851
14000+ $ 0.2241 ¥ 1.8571
35000+ $ 0.219 ¥ 1.8152
库存: 383600
起订量: 1400 增量: 0
交货地:
最小起订量为:1400
合计: ¥ 3127.74
