首页  >  产品百科  >  LDEPD1220KA5N00

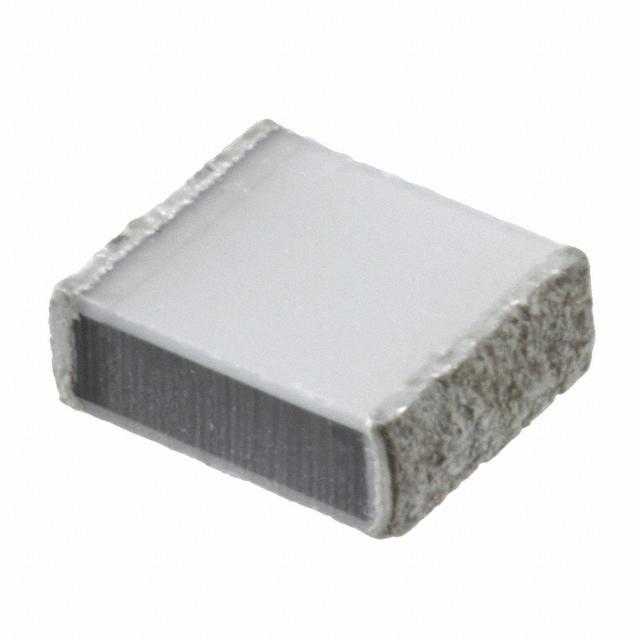

LDEPD1220KA5N00

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2nF ±10% 涤纶,聚乙烯萘酸酯 630V 200V 2220 焊接安装,贴片安装 6mm*5mm*2mm
供应商型号: 2446191
供应商: 海外现货
标准整包数: 10
KEMET 薄膜电容 LDEPD1220KA5N00

LDEPD1220KA5N00概述

    表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器LDE技术手册

    一、产品简介


    表面贴装聚萘二甲酸乙二醇酯(PEN)薄膜电容器LDE是专为表面安装设计的产品,特别适用于高可靠性和高温服务的应用场景。其特点是采用符合汽车电子委员会AEC-Q200认证标准的聚乙烯萘基薄膜制造而成。主要应用于滤波、定时、旁路和耦合等领域。此款电容器适合多种尺寸(EIA 1206至6054),并支持从50到1,000 VDC的额定电压。

    二、技术参数


    - 额定电压: 50 – 1,000 VDC,40 – 250 VAC
    - 电容范围: 0.001 – 4.7 µF
    - EIA 尺寸: 1206 – 6054
    - 电容精度: ±10%, ±20%, ±5%(可按需提供)
    - 气候类别: 55/125/56
    - RoHS合规性: 符合RoHS标准,无铅终端
    - 工作温度范围: -55°C 至 +125°C

    三、产品特点和优势


    1. 可靠性高: 高温耐受性能优异,适合苛刻的工作环境。
    2. 广泛的应用范围: 能满足不同领域的电气需求。
    3. 严格的测试标准: 符合AEC-Q200认证要求,确保产品性能和质量。
    4. 良好的兼容性: 适合不同的终端和表面安装工艺。
    5. 多种尺寸选择: 满足多样化的应用场景需求。

    四、应用案例和使用建议


    - 典型应用:包括滤波、定时、旁路及耦合电路中。不适用于跨线应用(参见抑制电容器)。
    - 使用建议:根据应用需求选择合适尺寸和电容值的型号,确保正确的安装工艺和焊接参数。

    五、兼容性和支持


    - 兼容性: 本产品支持标准表面贴装技术,与多种SMT设备兼容。
    - 厂商支持: KEMET公司提供详尽的技术文档、样品支持及售后服务,以满足客户的特定需求。

    六、常见问题与解决方案


    - 问: 焊接时峰值温度不够怎么办?
    答: 建议使用Sn/Ag/Cu焊锡膏,或达到至少210°C的峰值温度。
    - 问: 如何选择合适的电容值?
    答: 参考应用的具体要求选择合适大小的电容值,例如滤波电路需要较大容量的电容。
    - 问: 产品存储需要注意什么?
    答: 存储在温度为+10°C至+40°C、相对湿度40%至60%的环境中,存放两年后电容变化应在规定范围内。

    七、总结和推荐


    总体来看,KEMET的这款表面贴装聚萘二甲酸乙二醇酯薄膜电容器LDE是一款高性能、高可靠性、适应性强的电子元器件。它不仅适用于汽车电子系统,也适用于工业控制和其他对环境温度和机械应力要求高的场合。强烈推荐用于需要高度可靠的高压和高温环境下的应用。对于寻求高品质电容器解决方案的设计工程师而言,这是一款不可多得的选择。

LDEPD1220KA5N00参数

参数
电容值 2.2nF
容差 ±10%
介电材料 涤纶,聚乙烯萘酸酯
额定电压-DC 630V
ESR-等效串联电阻 -
额定电压-AC 200V
长*宽*高 6mm*5mm*2mm
通用封装 2220
安装方式 焊接安装,贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

LDEPD1220KA5N00厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

LDEPD1220KA5N00数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET LDEPD1220KA5N00 LDEPD1220KA5N00数据手册

LDEPD1220KA5N00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 5.5627
50+ ¥ 5.5627
100+ ¥ 4.9842
500+ ¥ 4.8952
1000+ ¥ 4.8062
3000+ ¥ 4.8062
6000+ ¥ 4.8062
9000+ ¥ 4.8062
库存: 288
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 55.62
直接购买
加入购物车
