T110D107K020AS

产品分类: 钽电容
厂牌: KEMET
产品描述: 100μF ±10% 20V 600mΩ 通孔安装 19.96mm(长度)*19.96mm(宽度)
供应商型号: 399-11311-ND
供应商: Digi-Key
标准整包数: 1

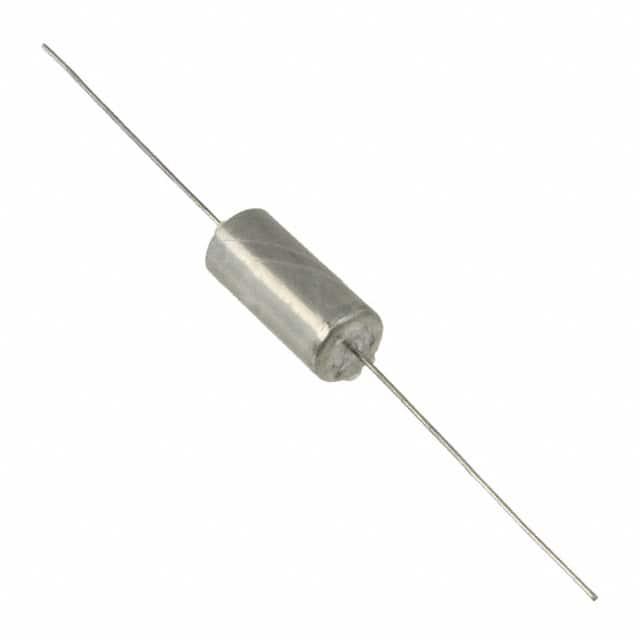

KEMET 钽电容 T110D107K020AS

T110D107K020AS概述

    KEMET T110系列固态钽电容器技术手册

    产品简介


    KEMET T110系列是一款固态钽电容器,采用轴向封装,设计用于高湿度环境。此系列产品以其优异的稳定性和极低的直流泄漏电流而著称,特别适合耦合、旁路、滤波及RC定时电路的应用。这些电容器体积小,可靠性高,是现代电路设计的理想选择。

    技术参数


    - 工作温度范围: -55°C 至 +125°C
    - 额定电容范围: 0.0047μF 至 330μF
    - 电容容差: ±5%,±10%,±20%
    - 额定电压范围: 6VDC 至 125VDC
    - 失效率: 符合MIL-PRF-39003标准(CSR13风格),包括分级失效率B、C、D、G和指数失效率M、P、R、S
    - 尺寸: A、B、C、D型
    - 引脚材料: 标准或100%哑光锡

    产品特点和优势


    1. 高可靠性: 经过MIL-PRF-39003认证,适用于军事领域,失效率低至0.001%/k小时。
    2. 稳定性好: 在宽广的温度和频率范围内表现出色的稳定性和低DC泄漏电流。
    3. 小型化设计: 适合于微型电路板的设计,特别适合现代紧凑型电子设备。

    应用案例和使用建议


    典型应用包括:
    - 耦合电路:用于信号隔离和传输。
    - 旁路电路:用于电源去耦。
    - 滤波电路:用于电源和信号线的噪声过滤。
    - RC定时电路:用于时间常数控制。
    建议在使用时注意匹配合适的额定电压和电容值以确保最佳性能。

    兼容性和支持


    KEMET T110系列电容器在设计上兼容多种电路配置和工作条件,具体适用范围可参考手册中的相关说明。KEMET公司提供详细的技术支持和售后服务,确保客户能够顺利使用产品并解决任何潜在问题。

    常见问题与解决方案


    1. 问题: 安装过程中如何避免损坏?
    - 解决办法: 确保正确的极性连接,并使用防静电措施。

    2. 问题: 如何识别不同等级的失效率?
    - 解决办法: 参考手册中的失效率表,根据需要选择适当的失效率等级。

    3. 问题: 如何选择合适的额定电压?
    - 解决办法: 根据具体电路需求,选择高于电路实际电压1.5倍以上的额定电压。

    总结和推荐


    KEMET T110系列电容器以其卓越的稳定性和可靠性在众多应用场景中表现出色。凭借其优异的电性能和广泛的工作温度范围,这款电容器非常适合各种高性能电子设备。推荐给追求高性能和可靠性的工程师和设计师。
    通过以上内容,我们不仅对KEMET T110系列电容器有了全面了解,也提供了相关的技术参数、应用建议和支持信息。希望这份技术手册能够帮助您更好地理解和应用这一优秀的产品。

T110D107K020AS参数

参数
电容值 100μF
容差 ±10%
额定电压 20V
工作寿命 -
ESR-等效串联电阻 600mΩ
长*宽*高 19.96mm(长度)*19.96mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

T110D107K020AS厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

T110D107K020AS数据手册

厂牌 PDF简要描述 下载
KEMET 钽电容 KEMET T110D107K020AS T110D107K020AS数据手册

T110D107K020AS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.8512 ¥ 233.0797
20+ $ 20.2675 ¥ 169.6138
100+ $ 17.7362 ¥ 148.4295
500+ $ 15.8899 ¥ 132.9787
库存: 8
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 233.07
