C1206X105K3NACTU

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 1μF ±10% X8L 25V 1206 贴片安装 3.2mm*1.6mm*1mm
供应商型号: 11M-C1206X105K3NACTU
供应商: 云汉优选
标准整包数: 1

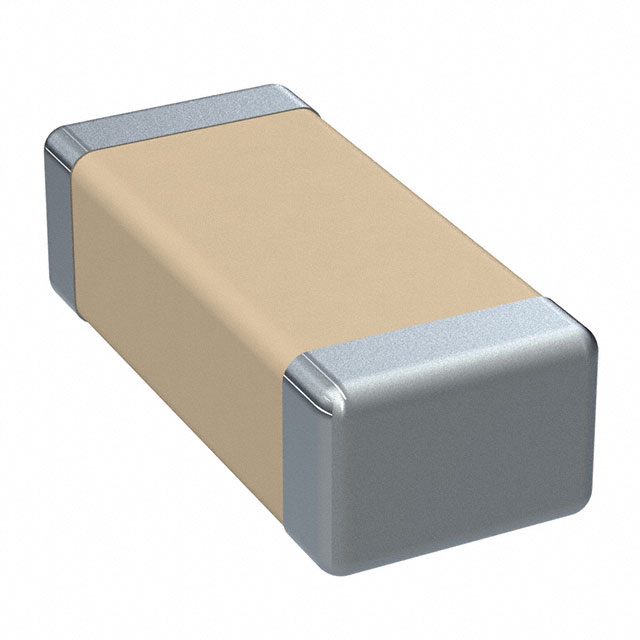

KEMET 陶瓷电容 C1206X105K3NACTU

C1206X105K3NACTU概述

    KEMET X8L High-Temperature Multilayer Ceramic Chip Capacitors

    1. 产品简介


    KEMET 的 X8L 陶瓷电容器系列专为高温环境下的各种应用设计,提供卓越的可靠性。这类器件是固定式的陶瓷介质电容器,适用于高温旁路和去耦合应用,或是频率鉴别的电路,在这些应用中电容值的稳定性和 Q 值并不关键。这些电容器可在极端温度下工作,具有较高的耐温性能(最高可达150°C),非常适合汽车电路及一般高温应用场合。

    2. 技术参数


    - 工作温度范围:-55°C 到 +150°C
    - 电容变化:在-55°C到125°C范围内电容变化±15%,而在125°C到150°C范围内电容变化+15, -40%
    - 额定电压:10V,16V,25V,50V
    - 电容范围:0.012μF 至 10μF
    - 电容公差:±5%,±10%,±20%
    - 失效电压(DWV):额定电压的250%
    - 损耗因数(DF):在25°C下,≤16V时最大3.5%,≥25V时最大2.5%
    - 绝缘电阻(IR):在25°C下,最小500兆欧姆-微法拉或10 GΩ

    3. 产品特点和优势


    - 宽温度范围:-55°C至150°C的工作温度范围使得这些电容器能够在极端环境中使用。
    - 高可靠性:无铅,RoHS 和 REACH 合规,适合多种工业环境。
    - 耐久性:X8L 陶瓷介质表现出稳定的电容特性,尤其在高频应用和热循环条件下表现良好。
    - 抗裂纹设计:通过柔性终端技术有效抑制板应力向陶瓷体传递,从而减少因弯曲和热循环造成的裂纹,提高产品可靠性。
    - 多样化规格:提供商业级和汽车级两种等级的产品,适用范围广泛。

    4. 应用案例和使用建议


    - 典型应用:高温环境下如井下石油勘探、发动机舱内的汽车部件、军用和航空领域。
    - 使用建议:选择合适额定电压的产品以确保在应用过程中安全可靠。同时,考虑应用环境的具体温度要求来选择最合适的电容型号。

    5. 兼容性和支持


    - 兼容性:这些电容器与大多数现有的电路板装配技术兼容,适用于多种工业标准。
    - 支持服务:KEMET 提供详尽的技术文档和客户支持服务,确保用户能够充分利用产品性能。

    6. 常见问题与解决方案


    - 问题一:电容值在高温下波动较大?
    - 解决方案:选择更大额定电压的产品,以减少因温度变化引起的电容漂移。
    - 问题二:在高湿度环境下电容器失效?
    - 解决方案:确保使用符合高湿度耐受性的产品型号,并适当密封保护。

    7. 总结和推荐


    KEMET X8L 系列多层陶瓷芯片电容器凭借其出色的高温性能、稳定的电容特性和优良的机械强度,成为众多工业和汽车应用的理想选择。无论是作为常规用途还是高性能应用,这些电容器都展示了其在现代电子产品设计中的优越性。强烈推荐使用 KEMET X8L 系列电容器以提升您的应用系统可靠性。

C1206X105K3NACTU参数

参数
电容值 1μF
容差 ±10%
温度系数 X8L
额定电压 25V
长*宽*高 3.2mm*1.6mm*1mm
通用封装 1206
安装方式 贴片安装
包装方式 卷带包装

C1206X105K3NACTU厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C1206X105K3NACTU数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C1206X105K3NACTU C1206X105K3NACTU数据手册

C1206X105K3NACTU封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.4
10+ ¥ 2.3
30+ ¥ 2.2
100+ ¥ 2.1
500+ ¥ 2
库存: 241
起订量: 1 增量: 2500
交货地:
最小起订量为:1
合计: ¥ 2.4
