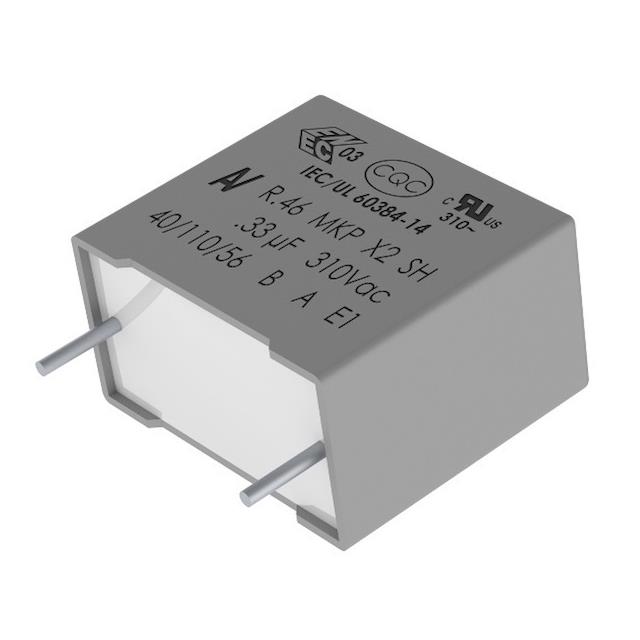

R463I33300002M

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 330nF ±20% 聚丙烯 630V 310V 通孔安装 18mm(长度)*7.5mm(高度)
供应商型号: REB-KFO11041
供应商: 海外现货
标准整包数: 900
KEMET 薄膜电容 R463I33300002M

R463I33300002M概述

    高品质电子元器件技术手册:KEMET R46 系列 X2 安全分类电容器

    1. 产品简介


    KEMET R46 系列是一种适用于全球市场的X2安全分类(IEC 60384-14)的聚丙烯薄膜电磁干扰(EMI)抑制电容器。该系列电容器主要用于需要X2安全分类的跨线应用,以防止因电容器故障导致的电击风险。不适用于与电网串联的应用场合。

    2. 技术参数


    | 参数 | 规格 |

    | 适用标准 | ENEC, UL, cUL, CQC |
    | 安全等级 | X2 CLASS (IEC 60384-14) |
    | 额定电压 | 310 VAC 50/60 Hz |
    | 电容范围 | 0.01 – 10 µF |
    | 引脚间距 | 10.0 – 37.5 mm |
    | 电容公差 | ±20%, ±10% |
    | 气候类别 | 40/110/56, IEC 60068–1 |
    | 包装方式 | 符合IEC 60286–2标准 |
    | 环保合规 | RoHS认证,无铅端子 |
    | 工作温度范围 | −40°C 至 +110°C |
    | 生产测试 | 100%工厂筛查,2,200 VDC/1,500 VAC |

    3. 产品特点和优势


    KEMET R46 系列具有多种独特的优势:
    - 自我修复能力:具有自愈功能,在电介质破损时可恢复部分功能。
    - 高可靠性:具备UL 94 V–0级阻燃材料外壳,符合多项国际标准。
    - 环境适应性强:工作温度范围宽广,适用于极端环境条件。
    - 高精度:提供±10% 和 ±20% 的电容公差选项,满足不同应用需求。

    4. 应用案例和使用建议


    该电容器广泛应用于家电、工业控制和通信设备中,用于EMI抑制和浪涌吸收。例如,在某些空调和冰箱等家用电器中,可以用来抑制电源线路的干扰。此外,这些电容器也可以用于太阳能逆变器、电机驱动和UPS系统等工业应用。
    使用建议:
    - 尽量避免手动焊接过程中过长的焊接时间(不超过3秒),并确保焊接温度不超过350°C。
    - 建议使用KEMET推荐的波峰焊接曲线进行焊接,见图1。选择性波峰焊接是一种改良的回流焊接方法,特别适用于细小的引脚间距。

    5. 兼容性和支持


    - 兼容性:KEMET R46 系列电容器适用于广泛的标准和认证,如IEC 60384-14, EN 60384-14等。
    - 技术支持:KEMET提供全面的技术支持,包括详细的焊接指南和相关文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容器在焊接过程中损坏 | 确保焊接温度和时间不超过推荐值 |
    | 电容器工作温度过高 | 确保周围环境温度不超出规定范围 |

    7. 总结和推荐


    KEMET R46 系列电容器凭借其出色的自我修复能力、高可靠性、环境适应性和广泛的认证支持,成为一种值得信赖的选择。特别是在需要高安全等级的跨线应用中表现出色。强烈推荐在需要EMI抑制和电路保护的应用中使用KEMET R46 系列电容器。
    通过本手册中的详细信息,我们可以看出KEMET R46 系列电容器是一款在多个方面都具有显著优势的产品,无论是从性能、稳定性还是兼容性来看,都是市场上一个非常值得考虑的选择。

R463I33300002M参数

参数
电容值 330nF
容差 ±20%
介电材料 聚丙烯
额定电压-AC 310V
额定电压-DC 630V
ESR-等效串联电阻 -
长*宽*高 18mm(长度)*7.5mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

R463I33300002M厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R463I33300002M数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R463I33300002M R463I33300002M数据手册

R463I33300002M封装设计

查看详情并下载
Symbol
Footprint
3D Model
