R60DF4220506AJ

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 2.2μF ±5% 涤纶,聚对苯二甲酸乙二醇酯 63V 40V 通孔安装 13mm*5mm*11.1mm
供应商型号: 399-9671-ND
供应商: Digi-Key
标准整包数: 1

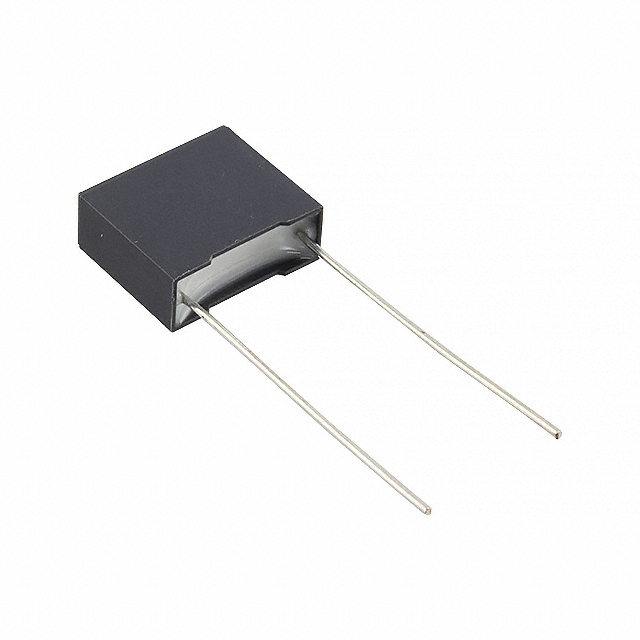

KEMET 薄膜电容 R60DF4220506AJ

R60DF4220506AJ概述


    产品简介


    R60型通用聚酯薄膜电容器是一款适用于多种应用场景的高性能电子元件。此款电容器采用金属化聚酯薄膜(卷绕或堆叠技术)并配有焊接铜线径向引脚,能够在各种低电压应用中表现出色,尤其是在汽车行业中。其结构经过优化设计,能够提供卓越的稳定性和可靠性,特别适合在严苛环境下使用。

    技术参数


    - 额定电压范围:50 VDC至1,000 VDC
    - 电容值范围:0.001 µF至150.0 µF
    - 引脚间距:10.0 mm 至 37.5 mm
    - 电容容差:±5%,±10%,±20%
    - 气候类别:55/105/56(符合IEC 60068-1标准)
    - 工作温度范围:-55°C 至 +105°C
    - 罗氏(RoHS)合规性及无铅端子
    - 封装方式:按IEC 60286-2标准进行带状包装
    - 自愈能力

    产品特点和优势


    1. 高电压和大电容值范围:适用于需要宽范围电压和电容的应用场合。
    2. 自我修复能力:能够自动修复某些类型的内部故障,从而提高可靠性和寿命。
    3. 极端工作条件适应性强:能够在广泛的温度范围内稳定工作,包括-55°C到+105°C。
    4. 符合AEC-Q200标准:通过汽车电子理事会的严格测试要求,确保在汽车应用中的高可靠性。
    5. 环保:符合RoHS规范,采用无铅端子,确保使用安全和环保。

    应用案例和使用建议


    典型应用:用于汽车中的阻隔、耦合、去耦、旁路和干扰抑制。例如,在电动汽车的电源管理和电池管理系统中广泛应用。
    使用建议:
    - 在选择具体型号时,根据所需的电压和电容值范围进行精确匹配。
    - 确保在安装过程中避免过度热应力,以免影响其长期稳定性。
    - 考虑到散热需求,尤其在高温环境中使用时,可能需要额外的散热措施。

    兼容性和支持


    - 兼容性:R60电容器与多数标准电路板设计兼容,适用广泛。
    - 支持服务:制造商提供详尽的技术文档和应用指南,以确保用户能正确安装和使用该产品。此外,客户还可以获取专业的技术支持。

    常见问题与解决方案


    - 问题1:如何检查电容器是否失效?
    - 解决方案:使用万用表测量电容器两端的电阻,如果读数显示为短路或开路,则说明电容器已失效。
    - 问题2:电容器工作时发热怎么办?
    - 解决方案:确保电容器周围有良好的空气流通,或者考虑使用散热片或风扇来降低温度。
    - 问题3:电容器存储时间过长如何处理?
    - 解决方案:如果存储时间超过24个月,需重新测试电容值和绝缘电阻,以确保其仍符合要求。

    总结和推荐


    总体评价:R60型电容器以其广泛的电压和电容值范围、出色的温度适应性和自我修复能力而著称,适合于汽车电子及其他需要高可靠性的应用场景。尽管价格略高于同类产品,但其卓越的性能和较长的使用寿命使其成为值得推荐的选择。
    推荐理由:强烈推荐给对产品可靠性和长期性能有较高要求的设计工程师和采购经理。对于寻求在汽车电子、工业控制等领域实现高效能的项目,R60电容器是理想之选。

R60DF4220506AJ参数

参数
电容值 2.2μF
容差 ±5%
介电材料 涤纶,聚对苯二甲酸乙二醇酯
额定电压-AC 40V
额定电压-DC 63V
ESR-等效串联电阻 -
长*宽*高 13mm*5mm*11.1mm
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 散装

R60DF4220506AJ厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R60DF4220506AJ数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R60DF4220506AJ R60DF4220506AJ数据手册
