C2220C103JDGACAUTO

产品分类: 陶瓷电容
厂牌: KEMET
产品描述: 10nF ±5% C0G(NP0) 1KV 2220 贴片安装 5.7mm*5mm*2mm
供应商型号: SXE-C2220C103JDGACAUTO
供应商: 海外现货
标准整包数: 1

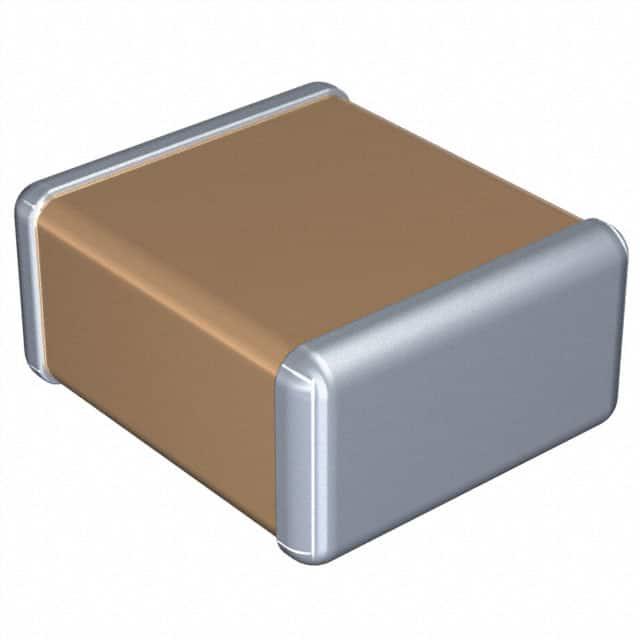

KEMET 陶瓷电容 C2220C103JDGACAUTO

C2220C103JDGACAUTO概述

    KEMET 高压C0G汽车级表面贴装多层陶瓷电容器技术手册

    产品简介


    KEMET的高电压C0G(Class 1)汽车级表面贴装多层陶瓷电容器(SMD MLCCs)是一款专为高压环境设计的高性能电子元件。它适用于各种高频率电力转换器、宽带隙(WBG)系统、碳化硅(SiC)和氮化镓(GaN)系统、阻尼器(Snubber)、谐振电路(如LLC、无线充电等),以及计时和滤波应用。这种电容器具有稳定的温度特性,几乎不受电压和温度变化的影响,使其成为在苛刻环境中提供可靠性能的理想选择。

    技术参数


    - 温度范围: -55°C 至 +125°C
    - 容值范围: 1 pF 至 0.15 µF
    - 额定电压: 500 V, 630 V, 1 KV, 1.5 KV, 2 KV, 2.5 KV 和 3 KV
    - 封装尺寸: EIA 0603, 0805, 1206, 1210, 1808, 1812, 1825, 2220, 2225, 2824, 3040, 3640 和 4540
    - 电气特性:
    - 极低的ESR和ESL
    - 高纹波电流能力
    - 零电压下的电容漂移
    - 几乎没有温度相关的电容漂移
    - 没有压电噪声
    - 环境合规性: 无铅,符合RoHS和REACH标准

    产品特点和优势


    KEMET的高压C0G汽车级表面贴装多层陶瓷电容器具备多项显著特点:
    - 高可靠性: 经过AEC-Q200认证,确保在严苛条件下的稳定性能。
    - 卓越的热稳定性: 温度范围内电容漂移仅±30 ppm/°C,确保高精度应用。
    - 超低损耗: 极低的ESR和ESL,使得它在高频应用中表现出色。
    - 宽泛的工作电压: 提供多种电压等级,适用于不同应用需求。
    - 环保材料: 环保无铅,符合RoHS和REACH标准。

    应用案例和使用建议


    这些电容器广泛应用于高压电力转换器、SiC和GaN系统、谐振电路、无线充电系统以及需要精确计时和滤波的应用中。在使用过程中,建议保持恒定的测试电压水平以确保准确的电容测量。同时,应根据具体应用场景选择合适的封装尺寸和容值,以确保最佳性能。

    兼容性和支持


    该产品支持多种标准封装尺寸,且易于与不同制造商的其他电子元器件兼容。KEMET提供了详细的产品变更通知(PCN)和支持服务,确保用户能够获得及时的技术支持和质量保证。

    常见问题与解决方案


    - 问题: 如何确保电容测量的准确性?
    - 解决方案: 在测量时,应确保恒定的测试电压水平,并启用自动电平控制(ALC)功能。

    - 问题: 如何确认电容器是否符合特定要求?
    - 解决方案: 查看产品的电气参数和测试结果,特别是温漂和耐压值。

    总结和推荐


    KEMET的高电压C0G汽车级表面贴装多层陶瓷电容器以其卓越的性能、广泛的适用性和严格的认证标准,在高要求的应用中展现出色的表现。无论是对于追求高性能和高可靠性的工业用户,还是对环保材料有严格要求的应用场合,这款电容器都是一个理想的选择。因此,我们强烈推荐这款产品给所有需要在高压和高温环境下工作的用户。

C2220C103JDGACAUTO参数

参数
电容值 10nF
容差 ±5%
温度系数 C0G(NP0)
额定电压 1KV
长*宽*高 5.7mm*5mm*2mm
通用封装 2220
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

C2220C103JDGACAUTO厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

C2220C103JDGACAUTO数据手册

厂牌 PDF简要描述 下载
KEMET 陶瓷电容 KEMET C2220C103JDGACAUTO C2220C103JDGACAUTO数据手册

C2220C103JDGACAUTO封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 22.7091
10+ ¥ 21.8007
50+ ¥ 18.1673
库存: 1
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 22.7
直接购买
加入购物车
