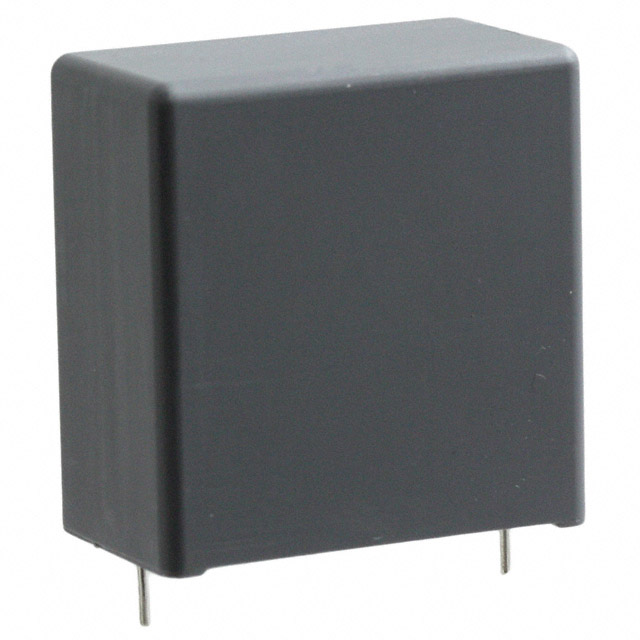

R46KR433050M2K

产品分类: 薄膜电容
厂牌: KEMET
产品描述: 3.3μF ±10% 聚丙烯 560V 275V 通孔安装 32mm*18mm*33.1mm
供应商型号: 399-11493-ND
供应商: Digi-Key
标准整包数: 1
KEMET 薄膜电容 R46KR433050M2K

R46KR433050M2K概述

    电子元器件产品技术手册解析:KEMET R46 系列X2类抑制电容

    产品简介


    KEMET R46系列是一款由镀金属聚丙烯薄膜制成的抑制电容器,适用于全球范围内电磁干扰(EMI)抑制应用,尤其是在需要X2安全分类的交流线路应用中。该系列产品具备出色的自愈性能,特别适合于那些在电容器失效时不会导致触电风险的应用场合。R46系列不适用于“与电网串联”型应用。

    技术参数


    以下是KEMET R46系列的主要技术规格:
    - 额定电压:275 VAC(50/60 Hz)
    - 容量范围:0.01 µF 至 10 µF
    - 引脚间距:10.0 mm 至 37.5 mm
    - 容量公差:±10%,±20%
    - 环境类别:40/110/56,符合IEC 60068-1标准
    - 遵循RoHS指令,无铅端子
    - 操作温度范围:−40°C 至 +110°C
    - 自动测试:在2200 VDC/1500 VAC下进行100%筛查工厂测试

    产品特点和优势


    - 认证资质:通过ENEC、UL、cUL和CQC等国际认证,确保产品在不同地区的合规性。
    - 防火材料:采用自熄树脂封装,外壳材料具有耐溶剂性和阻燃性,符合UL 94 V–0标准。
    - 高可靠性:具有自愈功能,在过压情况下能自动修复,延长使用寿命。
    - 宽广的工作温度范围:可在极端条件下稳定工作,适应多种环境要求。
    - 严格的出厂测试:在2200 VDC/1500 VAC下进行严格测试,保证每个出厂电容器的质量。

    应用案例和使用建议


    - 应用场景:R46系列广泛应用于电源输入端的EMI滤波电路,例如开关电源、变频器、逆变器等。
    - 使用建议:
    - 在设计电路时需考虑电容器的额定电压和容值匹配,确保在正常工作范围内使用。
    - 高温焊接过程中,建议采用推荐的焊料曲线以避免对电容器造成热损伤。对于波峰焊,需要格外小心,选择合适的预热和焊接温度,遵循IEC 61760-1 Edition 2的指导原则。

    兼容性和支持


    - 兼容性:适用于各类主流电子制造设备和工艺,如波峰焊和回流焊。
    - 技术支持:KEMET提供详细的技术文档和支持服务,包括焊接工艺推荐、故障排查指南等,帮助客户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:电容器在高温焊接过程中出现损坏。
    - 解决方案:严格按照推荐的焊接曲线操作,减少焊接温度和时间,确保电容器不会受到过度热应力。

    - 问题2:电容器在存储过程中出现容量下降。
    - 解决方案:确保电容器存放在干燥、温度适宜的环境中,避免超过2年的存储时间,防止潮湿和过高的温度对电容器产生不良影响。

    总结和推荐


    综上所述,KEMET R46系列X2类抑制电容器凭借其卓越的性能和广泛的适用性,在各类EMI抑制应用中表现出色。无论是在极端工作条件下的稳定性,还是在高温焊接过程中的耐用性,都显示了该产品的优异品质。因此,推荐使用KEMET R46系列电容器作为高性能EMI抑制解决方案。

R46KR433050M2K参数

参数
电容值 3.3μF
容差 ±10%
介电材料 聚丙烯
ESR-等效串联电阻 -
额定电压-AC 275V
额定电压-DC 560V
长*宽*高 32mm*18mm*33.1mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

R46KR433050M2K厂商介绍

KEMET(基美电子)是一家全球领先的电子元件制造商,成立于1919年,总部位于美国南卡罗来纳州格林维尔。KEMET专注于为电子设备提供高质量的电容器、电感器、滤波器、保护元件等被动元件。

KEMET的产品主要分为以下几类:
1. 电容器:包括陶瓷电容器、铝电容器、钽电容器等,广泛应用于消费电子、工业控制、汽车电子等领域。
2. 电感器:包括铁氧体电感器、功率电感器等,用于电源管理、信号处理等。
3. 滤波器:包括EMI滤波器、信号滤波器等,用于抑制电磁干扰、提高信号质量。
4. 保护元件:包括保险丝、浪涌保护器等,用于保护电路免受过电流、过电压等损害。

KEMET的优势在于:
1. 产品线丰富:提供多种类型的被动元件,满足不同客户的需求。
2. 技术领先:拥有多项专利技术,产品性能优越。
3. 品质可靠:严格的质量控制体系,确保产品的稳定性和可靠性。
4. 服务全球:在全球设有多个生产基地和销售网络,为客户提供及时、便捷的服务。

R46KR433050M2K数据手册

厂牌 PDF简要描述 下载
KEMET 薄膜电容 KEMET R46KR433050M2K R46KR433050M2K数据手册

R46KR433050M2K封装设计

查看详情并下载
Symbol
Footprint
3D Model
