首页  >  产品百科  >  G1801D

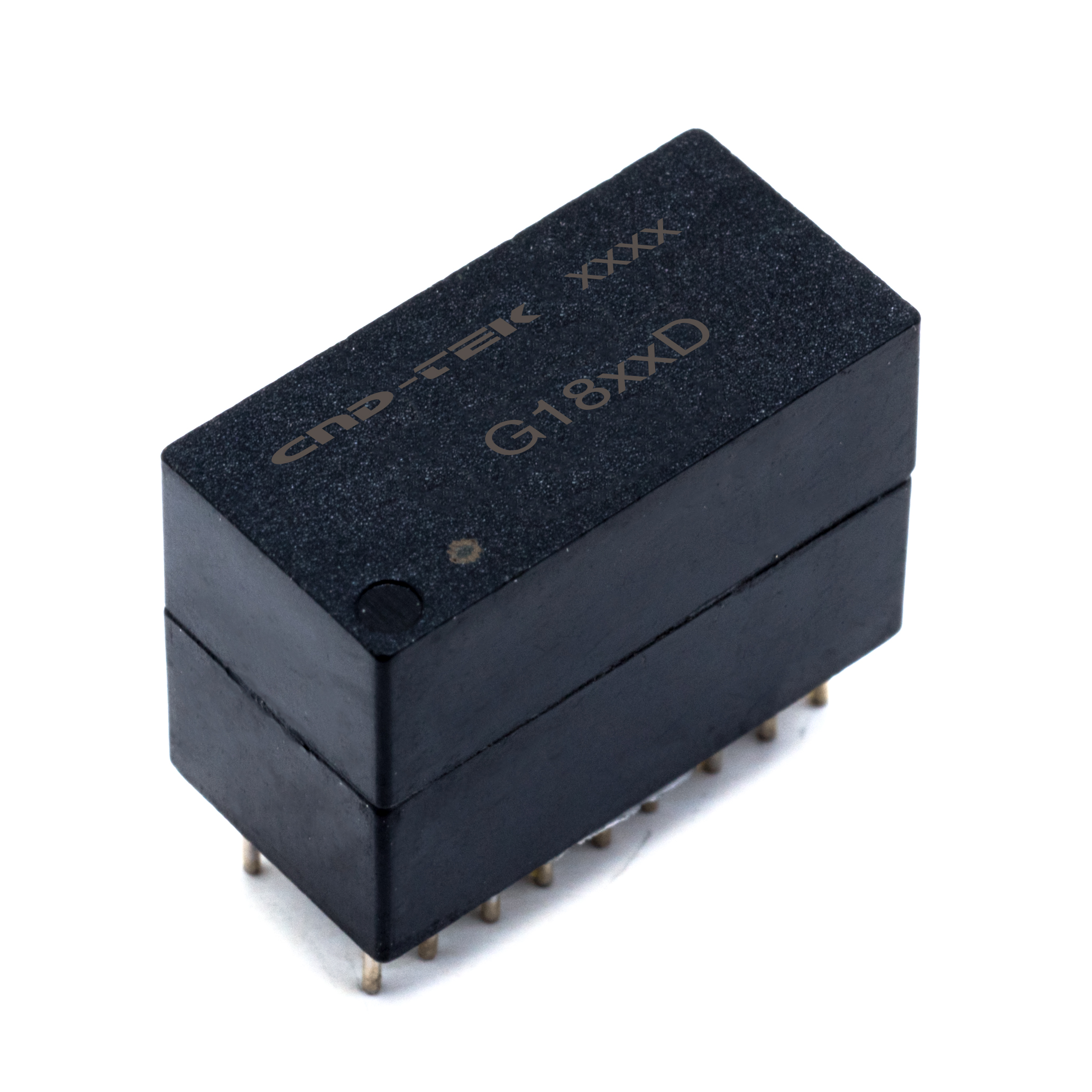

G1801D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP-18,16.8x8.5mm
供应商型号: G1801D DIP-18,16.8X8.5MM
供应商: 云汉优选
标准整包数: 30
CND-TEK/深圳磁联达电子 其他变压器 G1801D

G1801D概述

    1000 BASE-T SINGLE PORT MAGNETICS MODULES 技术手册

    产品简介


    1000 BASE-T单端口磁性模块(型号G1801D)是专门为千兆以太网(1000Base-T)设计的产品。它主要用于长距离、全双工通信的应用场景,支持四对五类非屏蔽双绞线(UTP)电缆。该模块的主要特点是具备优秀的共模噪声抑制能力和隔离性能,可以有效减少信号传输过程中的干扰,适用于需要高稳定性和可靠性的网络设备中。

    技术参数


    - 工作温度范围:0°C至+70°C
    - 存储温度范围:-25°C至+125°C
    - 共模噪声抑制:最小值为-43 dB @ 1-30 MHz,-37 dB @ 60 MHz,-33 dB @ 80-100 MHz
    - 高压绝缘:1500Vrms,1 mA,3秒
    - 串扰抑制:最小值为-45 dB @ 30 MHz,-40 dB @ 60 MHz,-35 dB @ 100 MHz
    - 回波损耗:最小值为-18 dB @ 0.5-30 MHz,-15 dB @ 40 MHz,-13 dB @ 60 MHz,-11 dB @ 80 MHz
    - 直流电阻:最大值为1.20 Ω
    - 匝数比:1CT:1(TX),1CT:1(RX)
    - 插入损耗:最大值为-1.1 dB @ 1-100 MHz(TX & RX)

    产品特点和优势


    - 高效抗干扰能力:共模噪声抑制能力强,能显著降低信号干扰,确保通信质量。
    - 高可靠性:经过严格的质量测试,能够在广泛的温度范围内稳定工作。
    - 高性能的隔离:高压绝缘测试确保了模块的长期稳定性与安全性。
    - 兼容多种应用场景:适用于各种网络设备,特别适合长距离传输需求。

    应用案例和使用建议


    该模块广泛应用于各类以太网设备中,如交换机、路由器、光纤收发器等。在实际应用中,建议通过专业的热仿真工具模拟焊接工艺,以确保焊接效果良好且可靠。此外,在设计时应注意保持适当的接地方式,以进一步提升模块的抗干扰性能。

    兼容性和支持


    G1801D模块与市面上主流的以太网设备高度兼容。厂商提供全面的技术支持和服务,包括但不限于安装指导、故障排查、定制化技术支持等,确保客户能够顺利部署和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块不工作 | 确认供电电压是否符合要求,检查焊接质量和连接是否牢固。 |
    | 插入损耗过大 | 检查模块是否受到物理损伤,确认使用过程中是否有过热现象。 |

    总结和推荐


    G1801D单端口磁性模块凭借其卓越的性能和广泛的适用性,在市场上具有很强的竞争力。它不仅满足了当前高速网络传输的需求,还具备良好的长期稳定性和可靠性。对于需要高质量信号传输的应用场合,强烈推荐使用这款产品。

G1801D参数

参数
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
安装方式 通孔安装

G1801D厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G1801D数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G1801D G1801D数据手册

G1801D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
30+ ¥ 1.224
150+ ¥ 1.2036
300+ ¥ 1.173
库存: 300
起订量: 30 增量: 30
交货地:
最小起订量为:30
合计: ¥ 36.72
直接购买
加入购物车
