首页  >  产品百科  >  G3601D

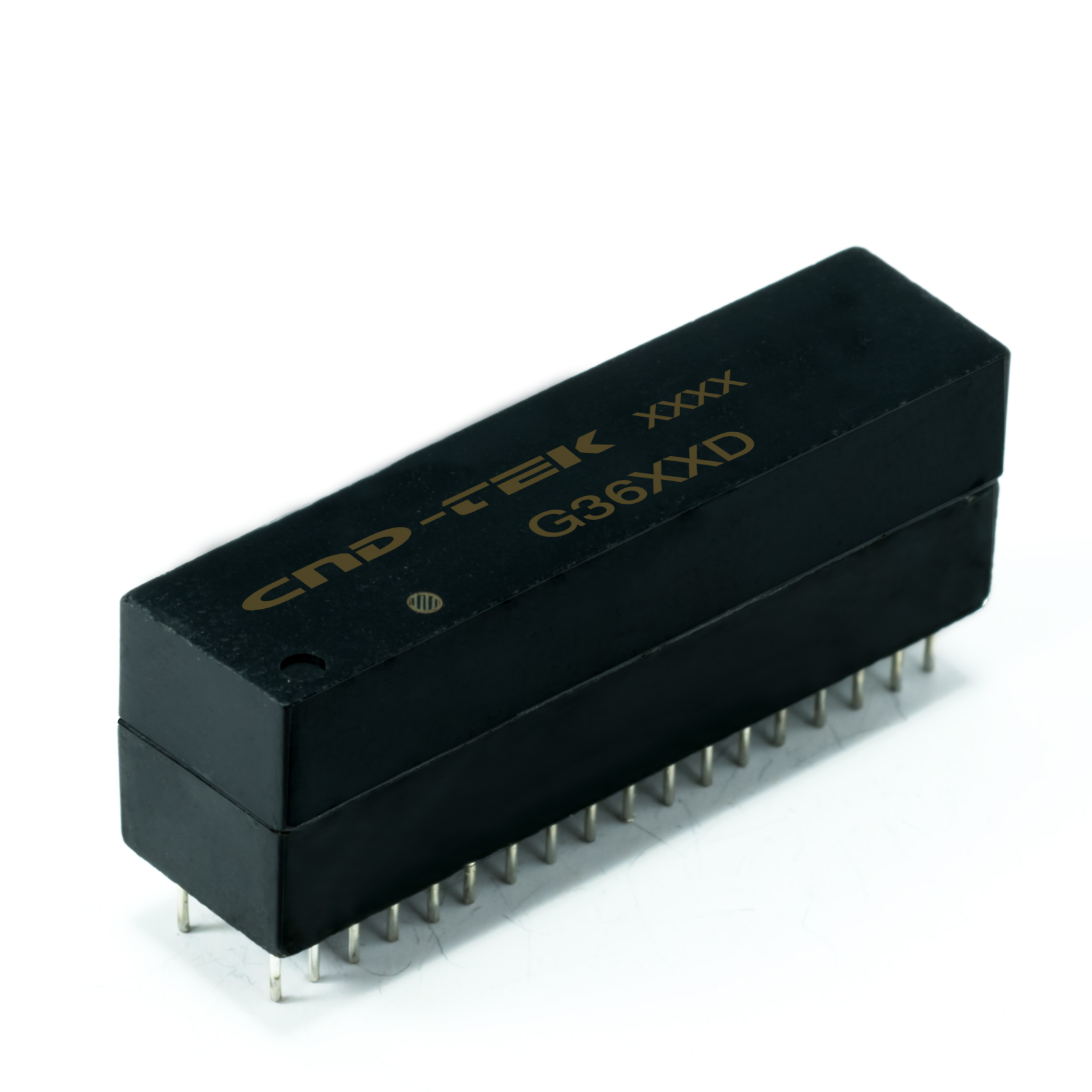

G3601D

产品分类: 其他变压器
产品描述: 插件网络变压器 隔离变压器 以太网变压器,封装:DIP-36,32.5x8.3mm
供应商型号: G3601D DIP-36,32.5X8.3MM
供应商: 云汉优选
标准整包数: 15
CND-TEK/深圳磁联达电子 其他变压器 G3601D

G3601D概述

    G3601D 1000 BASE-T MAGNETICS MODULES 技术手册

    产品简介


    G3601D 1000 BASE-T MAGNETICS MODULES 是一种专为长距离千兆以太网(1000 Base-T)全双工应用设计的磁性模块。它支持五类非屏蔽双绞线(UTP)的四对线传输,主要用于隔离和降低共模辐射,确保符合IEEE 802.3ab标准。此外,该模块设计用于支持1:1匝数比收发器,适用于多种网络通信应用。

    技术参数


    以下是G3601D的技术规格和电气特性:
    - 开路电感(OCL):100 KHz时最小值为350 μH,100 mV,直流偏置电流为8 mA。
    - 泄漏电感:100 KHz时最大值为0.5 μH,0.2V。
    - 耦合电容(Cw/w):100 KHz时最大值为100 pF,0.2V。
    - 直流电阻(DCR):最大值为1.20Ω。
    - 匝数比(±5%):发送(TX)和接收(RX)均为1:1。
    - 相位极性:多个指定引脚之间保持同相。
    - 插入损耗:TX和RX的最大值为-1.1 dB(1-100 MHz)。
    - 回波损耗:0.5-30 MHz时最小值为-18 dB;40 MHz时最小值为-15 dB;60 MHz时最小值为-13 dB;80 MHz时最小值为-11 dB;100 MHz时最小值为-10 dB。
    - 串扰:30 MHz时最小值为-45 dB;60 MHz时最小值为-40 dB;100 MHz时最小值为-35 dB。
    - 共模抑制:1-30 MHz时最小值为-43 dB;60 MHz时最小值为-37 dB;80-100 MHz时最小值为-33 dB。
    - 高压隔离:1500Vrms,1mA,持续3秒。

    产品特点和优势


    G3601D具备以下独特功能和优势:
    - 专为长距离千兆以太网应用设计。
    - 支持四对五类UTP电缆,提供良好的信号传输质量。
    - 低共模辐射,减少干扰。
    - 高温工作范围:-25℃到+125℃的存储温度范围。
    - 符合IEEE 802.3ab标准,确保广泛的兼容性和可靠性。

    应用案例和使用建议


    G3601D可以应用于各种需要高带宽、长距离数据传输的场合,如企业网络、数据中心和工业自动化系统。具体使用建议如下:
    - 在设计电路板时,确保引脚配置与模块要求一致。
    - 使用推荐的焊接曲线进行焊接,以确保良好的机械和电气连接。
    - 注意产品的温度范围,确保在极端环境下也能正常工作。

    兼容性和支持


    G3601D模块兼容多种网络设备,适用于IEEE 802.3ab标准下的1000 Base-T网络。制造商提供全面的技术支持,包括产品咨询、故障排除和技术文档更新。

    常见问题与解决方案


    以下是一些常见的问题及解决方案:
    - 问题1:插入损耗高
    解决方案:检查焊接质量和连接是否松动,重新焊接并确保引脚配置正确。
    - 问题2:共模辐射过多
    解决方案:检查接地是否良好,改善布线布局,确保符合设计规范。
    - 问题3:高压隔离测试失败
    解决方案:更换模块或检查高压隔离测试设置,确保所有条件符合标准。

    总结和推荐


    G3601D是一款高性能的磁性模块,适用于多种高速网络应用。其优良的设计和强大的技术规格使其在市场上具有很强的竞争力。鉴于其出色的性能和广泛的应用场景,强烈推荐使用该产品。

G3601D参数

参数
匝数比 1:1
频率范围 -
初级电压 -
电感值 -
次级电压 -
变压器类型 -
额定功率 -
通用封装 DIP-36
安装方式 通孔安装

G3601D厂商介绍

CND-tek是一家专注于研发和生产高科技产品的公司,其主营产品涵盖了多个领域,包括但不限于:

1. 电子产品:CND-tek可能提供各种电子设备,如智能穿戴设备、智能家居控制系统等。
2. 机械设备:公司可能生产和销售工业自动化设备、精密机械等。
3. 化工产品:CND-tek可能涉及特种化学品、环保材料等化工领域的产品。
4. 建筑材料:公司可能提供新型建筑材料,如节能材料、高性能混凝土等。

CND-tek的优势在于:

- 技术创新:公司不断投入研发,以保持技术领先。
- 质量控制:严格的质量管理体系确保产品可靠性。
- 客户服务:提供定制化解决方案和优质的客户服务。
- 市场定位:精准的市场定位帮助公司在竞争中脱颖而出。

CND-tek通过不断的技术创新和市场拓展,致力于为客户提供高质量的产品和服务,满足不同行业的需求。

G3601D数据手册

厂牌 PDF简要描述 下载
CND-TEK/深圳磁联达电子 其他变压器 CND-TEK/深圳磁联达电子 G3601D G3601D数据手册

G3601D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ ¥ 1.752
75+ ¥ 1.7228
150+ ¥ 1.679
库存: 150
起订量: 15 增量: 15
交货地:
最小起订量为:15
合计: ¥ 26.28
