QG2439S

产品分类: 其他变压器

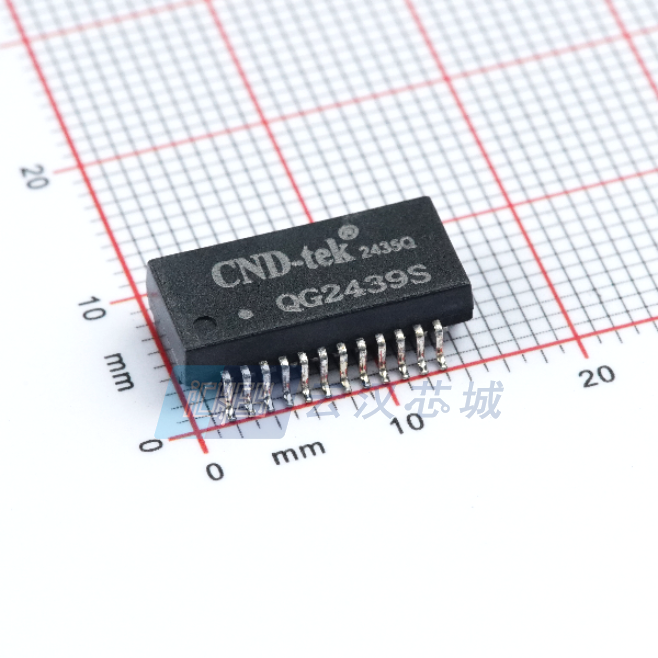

产品描述: 贴片网络变压器 TRANSFORMER 以太网变压器 隔离变压器2.5G,封装:SMD-24P,15.1x7.1mm
供应商型号: QG2439S SMD-24P,15.1X7.1MM
供应商: 云汉优选
标准整包数: 850
CND-TEK/深圳磁联达电子 其他变压器 QG2439S

QG2439S概述

    2.5G BASE-T 单端口表面贴装磁性元件技术手册

    产品简介


    本手册详细介绍的是由深圳磁联达电子有限公司(Shenzhen CND-TEK Electronics Co. Ltd.)生产的型号为QG2439S的2.5G BASE-T单端口表面贴装磁性元件。此产品广泛应用于高速网络通信系统,能够支持四对五类非屏蔽双绞线(Category 5 UTP)电缆。它具备低共模发射和良好的隔离性能,特别适用于需要高性能网络传输的应用场景。

    技术参数


    1. 频率范围:100 KHz至200 MHz
    2. 直流电阻(DCR):最大值为1.20Ω
    3. 线圈电感(OCL):最小值为180 μH @ 100 KHz,100mV时带有8mA直流偏置
    4. 漏电感:最大值为0.5 μH @ 100 KHz,0.2V时
    5. 耦合电容:最大值为35 pF @ 100 KHz,0.2V时
    6. 插入损耗:最大值为-1.0 dB @ 1-100 MHz,-2.0 dB @ 101-200 MHz
    7. 回波损耗:最小值为-20 dB @ 1-40 MHz,最小值为-20+15Log(f/40) dB @ 41-200 MHz
    8. 串扰:最小值为-39 dB @ 1-100 MHz,最小值为-25 dB @ 101-200 MHz
    9. 共模抑制比:最小值为-25 dB @ 1-200 MHz
    10. 高压绝缘测试:1500Vrms,1 mA,1秒

    产品特点和优势


    - 高集成度:设计紧凑,符合IEEE 802.3bz标准,适用于2.5G BASE-T,支持1:1匝数比收发器。
    - 宽温操作:可在-40℃到+85℃的温度范围内稳定运行。
    - 低共模发射:有效减少共模信号干扰,提高信号完整性。
    - 可靠封装:采用低轮廓表面贴装包装,适合高温回流焊接工艺。
    - 优异的电磁兼容性:优秀的隔离性能和抗干扰能力,确保在复杂环境中稳定工作。

    应用案例和使用建议


    该磁性元件广泛应用于工业控制、数据中心、企业级网络等领域。具体应用包括交换机、路由器和服务器等。在实际应用中,建议遵循推荐的回流焊曲线进行焊接,以确保最佳焊接效果。对于复杂的应用环境,可以考虑增加防护措施,如使用屏蔽罩或滤波器来进一步提升电磁兼容性。

    兼容性和支持


    - 兼容性:支持所有符合IEEE 802.3bz标准的2.5G BASE-T设备。
    - 技术支持:提供详尽的技术文档和专业的技术支持服务,包括安装指导、故障排查和维护等。

    常见问题与解决方案


    - 问题1:焊接过程中出现气泡或焊接不良。
    - 解决方法:检查回流焊曲线设置是否正确,确保设备温度均匀,避免过度加热。

    - 问题2:在高频下信号完整性不佳。
    - 解决方法:检查耦合电容和线圈电感的匹配情况,适当调整电路布局以减小寄生效应。

    总结和推荐


    综上所述,QG2439S是一款高性能、高可靠性的2.5G BASE-T单端口表面贴装磁性元件。它具有出色的电磁兼容性和宽温度范围,适用于各种严苛的应用环境。其独特的技术和卓越的性能使其成为市场上极具竞争力的产品。强烈推荐在高速网络通信系统中使用该产品,以实现最佳的传输性能和稳定性。

QG2439S参数

参数
次级电压 -
变压器类型 -
额定功率 -
匝数比 1:1
频率范围 -
初级电压 -
电感值 -
通用封装 SMD-24P
应用等级 工业级
