U030

产品描述:
供应商型号: DV-30230753
供应商: 海外现货
标准整包数: 1

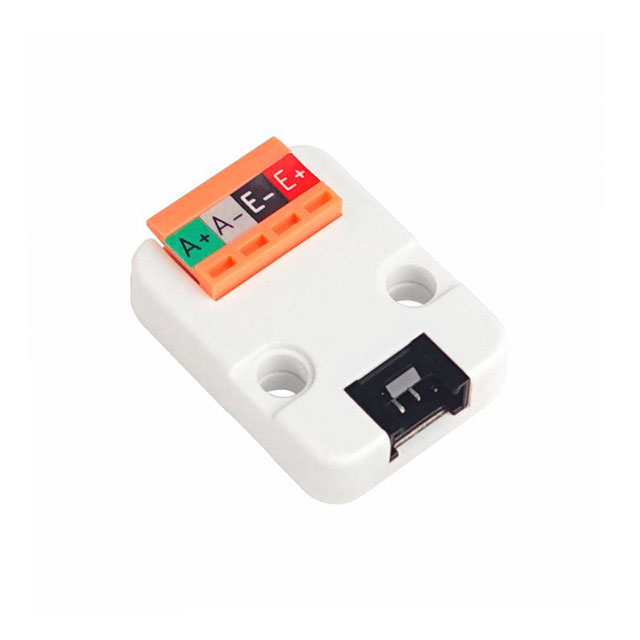

M5STACK/深圳明栈信息 评估、开发板开发工具 U030

U030概述

    WEIGHT 电子元器件技术手册

    1. 产品简介


    WEIGHT 是一种高精度模数转换芯片,专为电子秤设计。它集成了HX711 24位模数转换器,能够将传感器的电压值转换为相应的重量值。WEIGHT 主要用于微电子秤、厨房秤等领域,特别适用于需要高精度测量的应用场合。

    2. 技术参数


    - 输入通道: 两个可选的差分输入通道
    - 功放: 内置低噪声可编程增益放大器(PGA),增益可选32、64和128
    - 电源管理: 集成电源调节器,用于负载单元和ADC模拟电源
    - 时钟频率: 内部振荡器,无需外部组件,可选外部晶体
    - 电源: 供电范围:2.6V~5.5V
    - 温度范围: 工作温度范围:-40°C ~ +85°C
    - 封装: 16针SOP-16封装
    - 电流消耗: 正常工作模式下<1.5mA,掉电模式下<1μA
    - 输出速率: 可选10SPS或80SPS输出数据率
    - 抗干扰能力: 同时具有50Hz和60Hz的电源抑制比
    - 重量: 净重8g,毛重20g
    - 尺寸: 产品尺寸:402412mm;包装尺寸:675312mm

    3. 产品特点和优势


    - 高精度: HX711是一款高精度AD转换芯片,非常适合用于微电子秤和厨房秤等对精度要求较高的应用。
    - 易用性: 所有控制通过引脚实现,无需编程。
    - 宽电源范围: 供电范围广,适用于不同电压需求的应用场景。
    - 紧凑封装: 采用16针SOP-16封装,便于集成到各类小型设备中。
    - 多功能: 支持多种平台如Arduino、UIFlow(Blockly、Python)。

    4. 应用案例和使用建议


    - 实验案例: 在实验中,我们将WEIGHT的通道A连接了一个压力传感器(10kg)。然后,使用M5Core屏幕显示重量数据。
    - 使用建议:
    - 在使用过程中,确保电源稳定,避免因电压波动导致读数不准确。
    - 尽量选择高精度的压力传感器以保证测量结果的准确性。
    - 在特定应用中,可以通过调整PGA的增益来优化读数精度。

    5. 兼容性和支持


    - 兼容性: WEIGHT可以与Grove接口的M5Core配合使用,具体连接方式如下:
    - 若WEIGHT连接至Grove A,则对应M5Core(GROVE A)的GPIO22和GPIO21。
    - 若WEIGHT连接至Grove B,则对应M5Core(GROVE B)的GPIO36和GPIO26。
    - 若WEIGHT连接至Grove C,则对应M5Core(GROVE C)的GPIO16和GPIO17。
    - 支持:
    - EasyLoader是一个简单快速的程序烧录工具,每款产品页面均提供相关案例程序。只需简单几步即可将程序烧录至主控并进行一系列功能验证。
    - EasyLoader仅适用于Windows操作系统。对于M5Core,需安装CP210X驱动(M5StickC控制器则无需安装)。

    6. 常见问题与解决方案


    - 问题: 读数不稳定。
    - 解决办法: 检查电源是否稳定,尝试调整PGA增益或更换更高精度的传感器。
    - 问题: 无法正确读取数据。
    - 解决办法: 确认硬件连接正确无误,重新烧录程序。

    7. 总结和推荐


    总体而言,WEIGHT作为一款高精度的电子秤专用模数转换芯片,具有广泛的适用范围和良好的稳定性。无论是家用还是工业应用,都能表现出色。建议在需要高精度测量的应用场景中使用,特别是在厨房秤和微电子秤领域。其易用性和广泛支持使其成为一款值得推荐的产品。

U030参数

参数
零件状态 在售

U030厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U030数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U030 U030数据手册

U030封装设计

查看详情并下载
Symbol
Footprint
3D Model
