K047

产品描述: M5Stack 电机驱动器电机驱动器板, 电源,电动机和机器人开发工具, DRV8825芯片
供应商型号: 2221-K047-ND
供应商: Digi-Key
标准整包数: 1
M5STACK/深圳明栈信息 评估、开发板开发工具 K047

K047概述

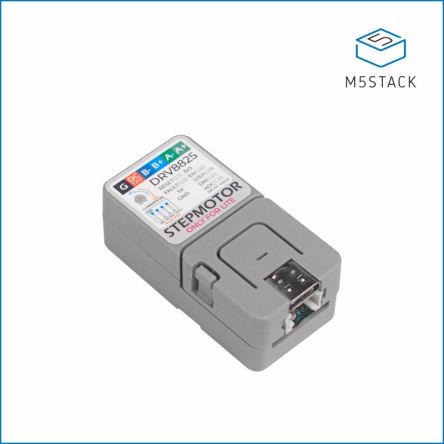

    # ATOM STEP MOTOR KIT 技术手册

    产品简介


    ATOM STEP MOTOR KIT 是一款专为 Atom Lite 设计的步进电机驱动模块,内置 DRV8825 驱动芯片,适用于驱动步进电机。通过调节板上的可调电阻,可以提供最大 1.2A 的驱动电流。这款产品具备过流保护功能,通过板载 DIP 开关可以灵活调整步数。电源方面,需要外部供电(9-18V)。
    产品类型:
    - 步进电机驱动模块
    主要功能:
    - 驱动步进电机
    - 微步进功能
    - 过流保护
    - 工作状态指示灯
    应用领域:
    - 机器人
    - 自动化设备
    - 机械臂
    - 3D 打印机

    技术参数


    | 参数 | 规格 |

    | 微步进水平 | 1/32 步 |
    | 输出电流 | 最大 1.2A |
    | 供电电压 | 9-18V |
    | 外部接口 | KF128L 2.54 6P |
    | 净重 | 17g |
    | 毛重 | 53g |
    | 产品尺寸 | 482418mm |
    | 包装尺寸 | 555520mm |
    | 材料 | 塑料(PC) |

    产品特点和优势


    1. 微步进功能:支持高达 1/32 微步进,使得运动更加平滑。
    2. 高精度控制:内置 DRV8825 驱动芯片,确保精确的步进控制。
    3. 过流保护:具有内置的过流保护功能,防止电流过大导致损坏。
    4. 方便的配置:板载 DIP 开关可灵活调整步数,方便用户根据需求进行配置。
    5. 简单易用:包含一个简易的程序烧录工具 EasyLoader,可以快速完成功能验证。

    应用案例和使用建议


    应用案例
    - 机器人手臂:可以用于精确控制机器人的关节运动。
    - 3D 打印机:实现精准的 X/Y/Z 轴移动。
    - 自动化设备:用于精密机械控制和自动化生产线。
    使用建议
    - 确保电源电压在 9-18V 范围内,以保证最佳性能。
    - 在使用过程中注意散热,避免因过热而导致故障。
    - 定期检查 DIP 开关设置,确保步进精度符合要求。

    兼容性和支持


    - 兼容性:仅适用于 Atom Lite。
    - 支持:提供详细的技术文档和在线支持服务。

    常见问题与解决方案


    1. 问题:驱动电流不稳定。
    - 解决方案:检查外部供电电压是否在规定范围内,确保供电稳定。
    2. 问题:电机运转不平稳。
    - 解决方案:检查 DIP 开关设置,确保步进模式正确。
    3. 问题:无法正常通信。
    - 解决方案:检查接线是否正确连接,尝试重新插拔 USB 线。

    总结和推荐


    综合评估
    ATOM STEP MOTOR KIT 是一款高性能的步进电机驱动模块,适用于多种自动化设备和机器人应用。它具备多种优势,如高精度微步进功能、过流保护、灵活配置等。特别是针对机器人和自动化领域的用户,这款产品是一个值得信赖的选择。
    推荐
    我强烈推荐此款产品给所有对步进电机控制有高精度要求的应用。无论是家庭自动化、工业自动化还是科研项目,这款产品都能提供可靠的性能和灵活的配置选项。

K047参数

参数
零件状态 在售

K047厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

K047数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 K047 K047数据手册

K047封装设计

查看详情并下载
Symbol
Footprint
3D Model
