U021

产品描述: M5Stack 开发工具附件, 使用于微控制器
供应商型号: 170-U021
供应商: Mouser
标准整包数: 1
M5STACK/深圳明栈信息 评估、开发板开发工具 U021

U021概述

    光强传感器单元(LIGHT)技术手册

    1. 产品简介

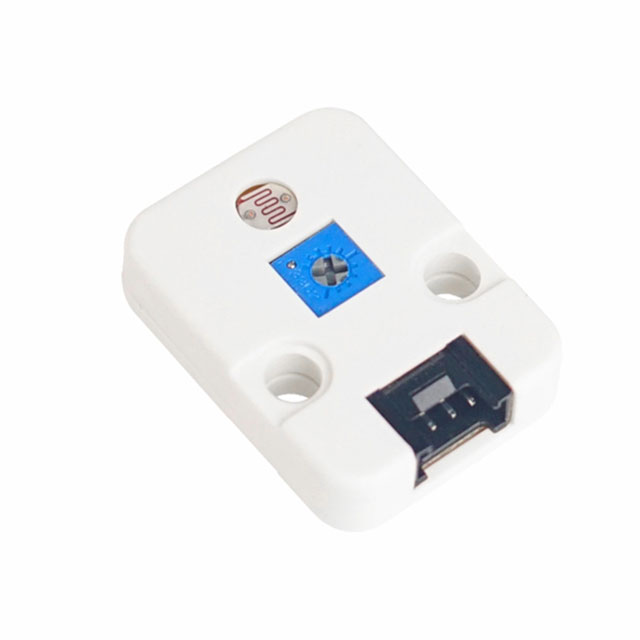

    LIGHT 是一款光强传感器单元,内置可调光敏电阻,适合多种场景下的光强检测需求。它通过将光信号转换为电压信号,并利用模数转换器(ADC)将其数字化,从而实现精确的光强测量。其核心组件——光敏电阻是一种受光照强度影响的变阻器,具有良好的光导性,能有效感知光线变化并输出相应的电压变化。
    LIGHT 的主要功能包括:
    - 高精度光强检测;
    - 支持软件开发平台(Arduino、UIFlow);
    - 内置高精度比较器(LM393),提升测量范围和准确性;
    - 兼容乐高模块设计,方便安装和扩展。
    广泛应用于智能家居、物联网设备、工业自动化及环境监测等领域。

    2. 技术参数


    | 参数 | 值 |

    | 产品型号 | U021 |
    | 产品名称 | LIGHT 光强传感器单元 |
    | 传感类型 | 光敏电阻 |
    | 调整范围 | 10kΩ |
    | 输入电压 | 5V |
    | 输出信号 | 模拟电压信号 |
    | 接口类型 | Grove 接口 |
    | 尺寸 | 32.2mm × 24.2mm × 8.5mm |
    | 重量 | 8.8g |
    | 工作温度范围 | -20℃ ~ +85℃ |
    | 兼容主机 | M5Core, M5StickC/V/T/ATOM系列 |

    3. 产品特点和优势


    - 精准检测:采用双差分比较器 LM393,大幅提高光强检测范围与准确性。
    - 易用性:支持主流开发平台(Arduino 和 UIFlow),简化编程流程。
    - 灵活性:集成 10kΩ 可调电阻,可根据实际需求调节灵敏度。
    - 便捷安装:带有乐高兼容孔位,便于模块化搭建和使用。
    - 便携性:轻量化设计(仅重 8.8g),适合便携式设备应用。
    市场竞争力:相比传统光敏传感器,LIGHT 提供更高的性价比和更强的功能性,尤其适用于对精度要求较高的物联网项目。

    4. 应用案例和使用建议


    应用案例
    1. 智能照明系统
    结合LIGHT模块检测室内光强,动态调节灯光亮度,实现节能环保效果。

    2. 环境监控
    在农业大棚中部署LIGHT模块,实时监测光照变化以优化作物生长条件。
    3. 户外设备监控
    用于户外设备的光照强度监测,确保设备在不同环境下的稳定运行。
    使用建议
    - 硬件连接:通过 Grove 接口直接接入 M5Core 或其他兼容设备。
    - 软件配置:建议先使用 EasyLoader 烧录内置示例程序,验证设备功能后进行自定义开发。
    - 参数调试:根据具体场景需求,合理调节 10kΩ 可调电阻,以达到最佳检测效果。

    5. 兼容性和支持


    LIGHT 模块完全兼容 Grove 接口标准,可无缝集成到 M5Stack 系列主机及其他 Grove 生态系统设备中。官方提供详细的驱动安装指南(如 CP210X 驱动),并支持多平台快速开发。
    支持服务:
    - 官方技术支持:针对常见问题提供详尽解答;
    - 开发者社区:活跃的技术交流平台,共享代码与案例;
    - 软件更新:定期发布固件升级,持续优化功能与性能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常供电 | 检查电源线连接是否正确 |
    | 测量值异常 | 调节可调电阻至合适范围 |
    | 代码运行失败 | 更新开发板驱动并重新烧录示例程序 |

    7. 总结和推荐


    LIGHT 光强传感器单元凭借其高精度、灵活性和广泛的适用性,在各类物联网项目中表现出色。其内置比较器显著提升了检测范围,而丰富的开发资源进一步降低了学习成本。对于需要高精度光强测量的应用场景,我们强烈推荐使用此产品。
    优点总结:
    - 精确可靠的光强检测能力;
    - 易于集成的标准化接口;
    - 强大的开发者社区支持;
    - 高性价比,适合不同预算需求。
    最终结论:无论是在科研实验还是商业项目中,LIGHT 都是一款值得信赖的选择。
    如需更多详细资料,请访问官方网站或联系客服获取完整技术文档。

U021参数

参数
应用等级 照明级
零件状态 在售
包装方式 盒装

U021厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U021数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U021 U021数据手册
