U082-X

产品描述: M5Stack 开发工具附件, 使用于M5 芯, M5StickC , M5StickV
供应商型号: 2305140
供应商: 海外现货
标准整包数: 1

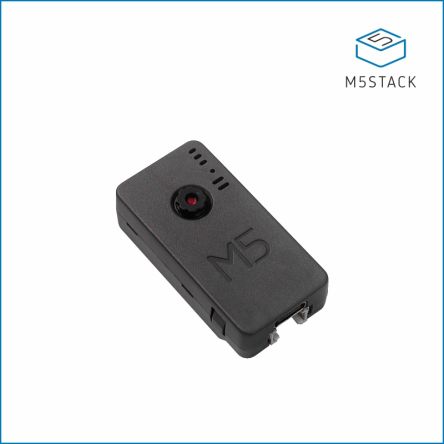

M5STACK/深圳明栈信息 评估、开发板开发工具 U082-X

U082-X概述


    产品简介


    OV3660彩色CMOS QSXGA(3兆像素)图像传感器
    OV3660是OmniVision公司生产的一款高性能彩色CMOS图像传感器,具有QSXGA分辨率(3兆像素)。这款图像传感器采用了OmniBSI™技术,使其具备高灵敏度、低串扰、低噪声和改进的量子效率等特点。该传感器广泛应用于手机、玩具、个人电脑多媒体和数字相机等领域。

    技术参数


    - 像素尺寸: 1.4 µm x 1.4 µm
    - 光学尺寸: 1/5英寸
    - 像素阵列: 2048 x 1536
    - 电源要求:
    - 核心电源: 1.5V ± 5%
    - 模拟电源: 2.6 ~ 3.0V(典型值为2.8V)
    - I/O电源: 1.8V / 2.8V(推荐1.8V)
    - 功耗:
    - 活动模式: 98 mA
    - 待机模式: 20 µA
    - 工作温度范围: -20°C 到 70°C(稳定成像温度范围为0°C到50°C)
    - 输出格式: 8/10位RAW、RGB和YCbCr输出,支持压缩
    - 最大帧率:
    - 2048x1536: 15 fps
    - 1080p: 20 fps
    - 720p: 45 fps
    - XGA (1024x768): 45 fps
    - VGA (640x480): 60 fps
    - QVGA (320x240): 120 fps
    - 最大图像传输速率: 高达60 fps
    - 信号频率: 输入时钟频率6~27 MHz
    - 信噪比: 最大34 dB
    - 动态范围: 70 dB @ 8x增益
    - 灵敏度: 670 mV/Lux-sec
    - 最大曝光间隔: 1560 x tROW
    - 镜片尺寸: 1/5英寸
    - 镜首席角: 27.6°

    产品特点和优势


    - 高灵敏度和低噪声: 采用OmniBSI™技术,提高图像质量。
    - 多种自动控制功能: 包括自动曝光控制(AEC)、自动白平衡(AWB)、自动频闪检测、自动黑电平校准(ABLC)。
    - 灵活的编程控制: 支持图像缩放、裁剪、镜像翻转等功能。
    - 广泛的输出格式支持: 包括RAW RGB、RGB565/555/444、CCIR656、YCbCr422等。
    - 多模式闪光灯支持: 包括LED和闪光灯模式。
    - 温度补偿: 嵌入式温度传感器和黑太阳补偿功能,确保图像稳定性。

    应用案例和使用建议


    应用案例:
    - 手机摄像头:适用于各种智能手机的高清摄像功能。
    - 玩具:如智能机器人、无人机等玩具上的摄像头模块。
    - PC多媒体:用于视频会议、直播等活动的高清视频采集。
    使用建议:
    - 对于需要高质量视频输出的应用场景,应设置较高的帧率和分辨率。
    - 在强光环境下,可以调整曝光时间和增益,以减少过曝现象。
    - 对于不同应用需求,可以利用硬件和软件的灵活性进行定制化配置。

    兼容性和支持


    - 兼容性: 该传感器支持多种图像输出格式和电源标准,可与其他主流图像处理芯片兼容。
    - 支持和服务: 供应商提供详细的技术文档和支持服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 图像出现噪点 | 调整图像降噪设置 |
    | 曝光不足或过度 | 调节曝光时间或增益设置 |
    | 白平衡失衡 | 进行白平衡校准 |
    | 视频传输不稳定 | 确认系统时钟和信号完整性 |

    总结和推荐



    总结

    :
    - 主要优点: 高灵敏度、低噪声、多功能自动控制、广泛的输出格式支持。
    - 适用范围: 广泛应用于手机、玩具、个人电脑多媒体和数字相机等领域。

    推荐:
    - 强烈推荐使用OV3660图像传感器,特别是对图像质量有较高要求的应用场景。该传感器凭借其出色的性能和广泛的功能,成为市场上极具竞争力的产品。

U082-X参数

参数
零件状态 在售

U082-X厂商介绍

M5STACK是一家中国的创新型科技公司,专注于开发和生产模块化、易于编程的物联网硬件平台。其主营产品包括M5Core、M5Stick、M5Paper、M5Fire等系列,这些产品广泛应用于教育、智能家居、工业自动化、医疗健康等多个领域。

M5STACK的产品分类主要包括:
1. M5Core系列:基础模块,集成了显示屏、传感器和通信模块,适合作为项目核心。
2. M5Stick系列:便携式模块,体积小巧,便于携带和快速部署。
3. M5Paper系列:电子纸显示屏模块,低功耗,适合长时间显示信息。
4. M5Fire系列:高性能模块,集成了更强大的处理器和更多功能。

M5STACK的优势在于:
- 模块化设计:易于扩展和定制,用户可以根据需要选择不同的模块组合。
- 易于编程:提供丰富的开发文档和示例代码,支持多种编程语言和平台。
- 社区支持:拥有活跃的开发者社区,用户可以分享经验、解决问题。
- 成本效益:相较于传统硬件解决方案,M5STACK的产品具有更高的性价比。

M5STACK以其创新的产品和解决方案,为物联网领域的开发者和企业提供了强大的技术支持和便利的开发环境。

U082-X数据手册

厂牌 PDF简要描述 下载
M5STACK/深圳明栈信息 评估、开发板开发工具 M5STACK/深圳明栈信息 U082-X U082-X数据手册

U082-X封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 182.9572
5+ ¥ 172.5781
10+ ¥ 165.3687
100+ ¥ 165.3687
库存: 6
起订量: 3 增量: 0
交货地:
最小起订量为:1
合计: ¥ 182.95
直接购买
加入购物车
