5.0SMCJ24A

产品分类: TVS二极管/ESD抑制器
产品描述: 5KW 129A 38.9V 26.7V SMC(DO-214AB) 贴片安装
供应商型号: 5.0SMCJ24A SMC(DO-214AB)
供应商: 国内现货
标准整包数: 3000

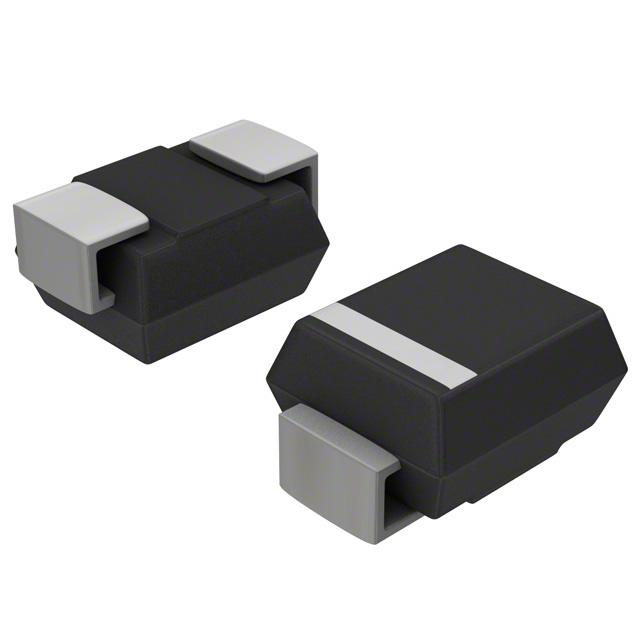

SMC/江苏桑德斯 TVS二极管/ESD抑制器 5.0SMCJ24A

5.0SMCJ24A概述


    产品简介


    产品名称:SMCJ系列瞬态电压抑制器(TVS)
    产品类型:表面贴装型瞬态电压抑制器
    主要功能:
    SMCJ系列瞬态电压抑制器主要用于保护电子设备免受静电放电(ESD)、感应雷击和其他电压尖峰的影响。该系列产品广泛应用于通信设备、计算机接口、工业控制设备、汽车电子、家用电器等领域,确保设备在各种恶劣环境下稳定运行。
    应用领域:
    - 通信设备
    - 计算机接口
    - 工业控制设备
    - 汽车电子
    - 家用电器

    技术参数


    | 参数 | 符号 | 值 | 单位 |
    ||
    | 峰值脉冲功率耗散 | PPPM | 5000 | W |
    | 峰向电流,8.3ms单半正弦波 | IFSM | 300 | A |
    | 热阻结到引脚 | RθJL | 15 | °C/W |
    | 热阻结到环境 | RθJA | 75 | °C/W |
    | 工作结温及存储温度范围 | TJ,TSTG | -55 to 150| °C |

    产品特点和优势


    特点:
    - 高峰值脉冲功率耗散能力(5000W)
    - 快速响应时间
    - 塑料封装材料具有UL 94V-0级阻燃等级
    - 支持无铅焊接工艺
    - 双向和单向版本均可选
    优势:
    - 卓越的钳位能力
    - 强大的抗浪涌能力
    - 适用于多种环境温度
    - 具有高可靠性和耐用性

    应用案例和使用建议


    应用案例:
    在通信设备中,SMCJ系列瞬态电压抑制器可以有效防止雷击引起的电压尖峰对电路板造成损害,确保通信设备在雷雨天气下正常工作。
    使用建议:
    - 将SMCJ系列瞬态电压抑制器安装在靠近需要保护的敏感电路附近,以减少信号路径中的干扰。
    - 在设计PCB布局时,应确保瞬态电压抑制器与被保护电路之间的连线尽可能短,以降低寄生电感的影响。
    - 根据具体的应用需求选择合适的型号,如根据最大额定电压VRWM来选择适合的器件。

    兼容性和支持


    兼容性:
    SMCJ系列瞬态电压抑制器可与各种标准表面贴装设备兼容,如用于PCB组装的机器。
    支持:
    制造商提供技术支持和售后服务,可根据客户需求进行定制测试。此外,所有SMC系列产品均可以追踪到晶圆批次,确保产品质量追溯。

    常见问题与解决方案


    常见问题及解决方案:
    1. 问:如何判断SMCJ系列瞬态电压抑制器是否损坏?
    答:通过万用表测量两端电阻,若出现开路或短路现象,则表明器件已损坏。
    2. 问:在高温环境下使用SMCJ系列瞬态电压抑制器时需要注意什么?
    答:确保工作温度不超过规定的最大值(150°C),必要时采用散热措施,以延长使用寿命。

    总结和推荐


    总结:
    SMCJ系列瞬态电压抑制器以其卓越的峰值脉冲功率耗散能力和快速响应时间,在保护电子设备方面表现出色。其高可靠性、耐用性以及宽泛的工作温度范围使其在多个领域得到了广泛应用。该系列产品的独特功能和优势使其在市场上具备较高的竞争力。
    推荐:
    鉴于其出色的性能和广泛的适用范围,强烈推荐在各种需要瞬态电压保护的电子设备中使用SMCJ系列瞬态电压抑制器。

5.0SMCJ24A参数

参数
峰值脉冲电流 129A
峰值脉冲功率 5KW
极性 -
工作电压 -
箝位电压 38.9V
击穿电压 26.7V
DO-214AB,SMC
通用封装 SMC(DO-214AB)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

5.0SMCJ24A厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

5.0SMCJ24A数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 TVS二极管/ESD抑制器 SMC/江苏桑德斯 5.0SMCJ24A 5.0SMCJ24A数据手册

5.0SMCJ24A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 2.9484
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 8845.2
