50WQ10FN

产品分类: 整流二极管/整流桥
产品描述: 130A 1mA 5.5A 独立式 DPAK 贴片安装
供应商型号: 50WQ10FN DPAK
供应商: 国内现货
标准整包数: 2500

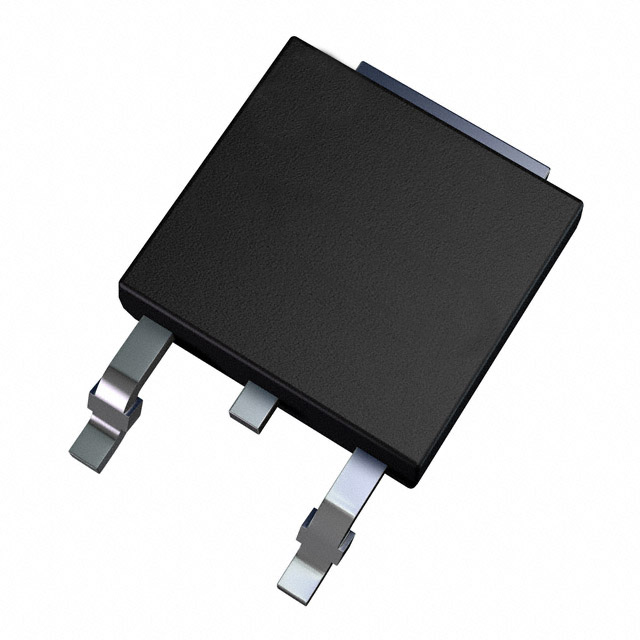

SMC/江苏桑德斯 整流二极管/整流桥 50WQ10FN

50WQ10FN概述

    50WQ10FN Schottky Rectifier 技术手册

    产品简介


    50WQ10FN 是一款高性能的肖特基整流器(Schottky Rectifier),由SMC-Sangdest Microelectronics (Nanjing) Co., Ltd生产。这种类型的电子元器件具有低正向电压降(Low Forward Voltage Drop)和高纯度的高温环氧封装,适用于多种电路配置,如中心抽头配置(Center Tap Configuration)。它主要用于开关电源、转换器、自由轮二极管、反向电池保护和电池充电等场合。

    技术参数


    50WQ10FN的主要技术规格如下:
    - 最大重复峰值反向电压(VRRM): 100 V
    - 平均整流正向电流(IF(AV)): 5.5 A (50% 功率周期)
    - 峰值单周期非重复浪涌电流(IFSM): 130 A
    - 正向电压降(VF):
    - @ 5A 脉冲,TJ = 25°C: 0.77 V
    - @ 10A 脉冲,TJ = 25°C: 0.91 V
    - @ 5A 脉冲,TJ = 125°C: 0.63 V
    - @ 10A 脉冲,TJ = 125°C: 0.74 V
    - 反向电流(IR):
    - @ VR = 额定值,TJ = 25°C: 0.002 mA 至 1.00 mA
    - @ VR = 额定值,TJ = 125°C: 0.4 mA 至 4 mA
    - 结电容(CT): 180 pF 至 250 pF (5V, TC = 25°C, fSIG = 1 MHz)
    - 典型系列电感(LS): 5.0 nH
    - 电压变化率(dv/dt): 10,000 V/μs
    工作环境
    - 结温(TJ): -55°C 至 +150°C
    - 存储温度(Tstg): -55°C 至 +150°C
    - 热阻(Junction to Case, RθJC): 5.0 °C/W
    - 重量: 0.39 g
    - 封装形式(Case Style): DPAK

    产品特点和优势


    50WQ10FN 的主要特点是:
    - 低正向电压降:有助于减少功耗和提高效率。
    - 高温环氧封装:增强了机械强度和抗潮能力。
    - 高频率操作:适用于高频电路设计。
    - 防护环:提高了耐用性和长期可靠性。
    - 无铅设计:符合环保标准。
    这些特点使得50WQ10FN 在开关电源和转换器等应用中表现出色,尤其是在需要高频率和低损耗的环境中。

    应用案例和使用建议


    50WQ10FN 主要应用于:
    - 硬盘驱动器(Disk drives)
    - 开关电源(Switching power supplies)
    - 转换器(Converters)
    - 自由轮二极管(Free-Wheeling diodes)
    - 反向电池保护(Reverse battery protection)
    - 电池充电(Battery charging)
    在使用过程中,应注意:
    - 确保散热良好,以防止过热。
    - 检查电路的设计,确保符合所有电气参数的要求。

    兼容性和支持


    50WQ10FN 具有良好的兼容性,可与其他标准电子元件和设备配合使用。制造商提供全面的技术支持和维护服务,用户可以通过 http://www.smc-diodes.com 或销售邮箱 sales@smc-diodes.com 获取更多信息。

    常见问题与解决方案


    1. 问:正向电压降偏高怎么办?
    - 答:检查电路中的电流是否超过了额定值。如果电流正常,可能需要更换更高容量的器件。
    2. 问:反向电流过大如何处理?
    - 答:确认输入电压没有超过额定值。此外,检查器件是否受到物理损坏,如烧坏或老化。
    3. 问:封装出现损坏怎么解决?
    - 答:确保安装和拆卸过程小心谨慎,避免对封装造成不必要的物理损害。

    总结和推荐


    综上所述,50WQ10FN 是一款高性能、可靠的肖特基整流器。它在开关电源和转换器等领域表现优异,特别是在需要低功耗和高效率的应用中。制造商提供的优质技术支持和服务进一步提升了该产品的市场竞争力。我们强烈推荐这款产品给需要高效能电子元器件的工程师和技术人员。

50WQ10FN参数

参数
配置 独立式
If - 正向电流 5.5A
Ir - 反向电流 1mA
Vr-反向电压 -
反向恢复时间 -
正向浪涌电流 130A
6.7mm(Max)
6.2mm(Max)
2.53mm(Max)
通用封装 DPAK
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

50WQ10FN厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

50WQ10FN数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 整流二极管/整流桥 SMC/江苏桑德斯 50WQ10FN 50WQ10FN数据手册
