BAT54CW

产品分类: 整流二极管/整流桥
产品描述: 30V 5ns 2μA 100mA SOT-323 贴片安装
供应商型号: BAT54CW SOT-323
供应商: 国内现货
标准整包数: 3000

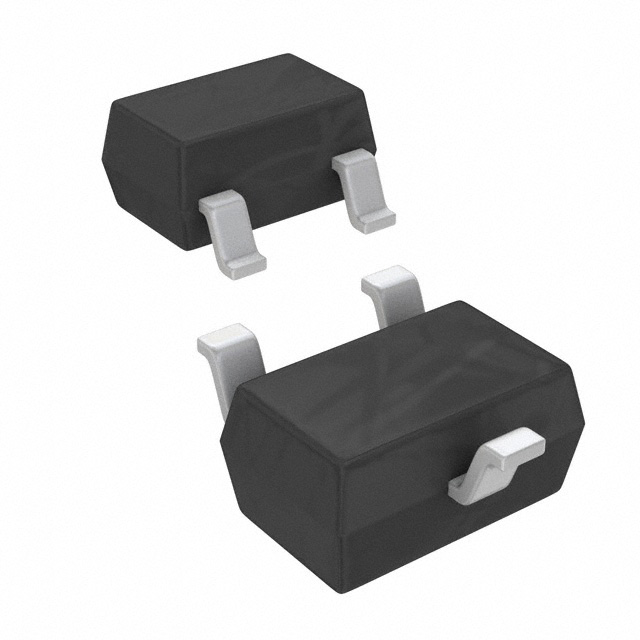

SMC/江苏桑德斯 整流二极管/整流桥 BAT54CW

BAT54CW概述

    # BAT54W(AW)(CW)(SW) Schottky Barrier Diode 技术手册

    产品简介


    BAT54W(AW)(CW)(SW) 是一款肖特基势垒二极管,适用于单相半波整流电路(频率为60Hz),负载可以是电阻性或电感性。对于电容性负载,电流需要降额20%。本产品提供了四种不同的型号:BAT54W、BAT54AW、BAT54CW 和 BAT54SW,分别标记为 KL5、KL6、KL7 和 KL8。

    技术参数


    以下是根据技术手册提取的关键技术参数和性能指标:
    | 特性 | 符号 | 最大值 | 单位 | 测试条件 |

    | 峰值重复反向电压 | VRRM | 30 | V
    | 工作峰值反向电压 | VRWM | 30 | V
    | 直流阻断电压 | VR | 30 | V
    | 正向连续电流 | IFM | 200 | mA
    | 非重复性峰值正向浪涌电流 | IFSM | 600 | mA | 8.3ms 单半正弦波叠加于额定负载上 |
    | 功耗 | Pd | 200 | mW
    | 典型热阻抗 (结到环境) | RθJA | 500 | °C/W
    | 结温范围 | TJ | 125 | °C
    | 存储温度范围 | TSTG | -55 to +150 | °C
    电气特性
    | 特性 | 符号 | 最大值 | 单位 | 测试条件 |

    | 正向电压 | VF | 0.24 / 0.32 / 0.40 / 0.50 / 1.0 | V | IF=0.1mA / 1mA / 10mA / 30mA / 100mA |
    | 反向漏电流 | IR | 2 | μA | VR=25V |
    | 二极管电容 CT | 10 | pF | VR=1V, f=1.0MHz |
    | 反向恢复时间 trr | 5 | ns | IF= IR=10mA, Irr=0.1×IR, RL=100Ω |

    产品特点和优势


    - 超快开关速度:BAT54W(AW)(CW)(SW) 具有极快的开关速度,适合高频率应用。
    - 低正向电压:低正向电压特性减少了功耗,提高了效率。
    - 无铅产品:此产品符合无铅标准,更加环保。
    - 可追溯性:所有 SMC 零件都可以追溯到晶圆批次,确保质量控制。

    应用案例和使用建议


    应用案例
    - 单相半波整流电路:BAT54W(AW)(CW)(SW) 适用于单相半波整流电路,频率为60Hz,负载可以是电阻性或电感性。对于电容性负载,需要将电流降额20%。
    使用建议
    - 考虑负载类型:在选择 BAT54W(AW)(CW)(SW) 时,要考虑负载的类型(电阻性或电感性)。如果是电容性负载,则需要进行适当的电流降额处理。
    - 热管理:考虑到其典型热阻抗较高(500°C/W),应合理设计散热方案以避免过热。

    兼容性和支持


    - 封装形式:BAT54W(AW)(CW)(SW) 采用 SOT-323 封装,符合无铅标准。
    - 订购信息:BAT54W/AW/CW/SW 以 3000 个/盘的形式发货,方便批量采购和自动化装配。
    - 技术支持:如需更多定制化测试或特殊要求,可通过联系 SMC Diode Solutions 销售部门获取进一步支持。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电流降额处理不明确 | 查看手册,明确负载类型并相应调整电流 |
    | 散热不足 | 设计合理的散热方案,确保结温不超过 125°C |
    | 封装尺寸不符合需求 | 检查机械尺寸数据,确保满足具体应用的需求 |

    总结和推荐


    BAT54W(AW)(CW)(SW) 是一款高性能的肖特基势垒二极管,具有超快的开关速度、低正向电压和无铅特性,特别适合高频和低功耗应用。尽管其热阻抗较高,但通过适当的散热设计,依然能稳定可靠地工作。对于需要高性能、高可靠性的应用场景,强烈推荐使用该产品。

BAT54CW参数

参数
正向浪涌电流 -
配置 -
If - 正向电流 100mA
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 5ns
通用封装 SOT-323
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
