首页  >  产品百科  >  40CPQ060

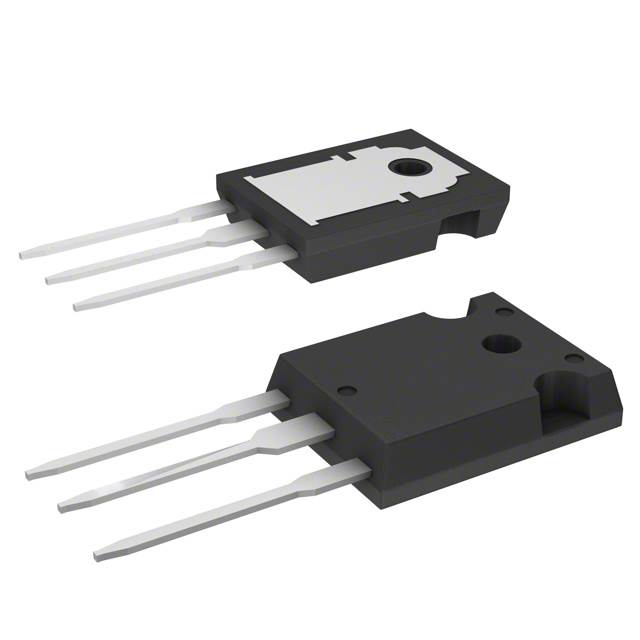

40CPQ060

产品分类: 整流二极管/整流桥
产品描述: 60V 380A 1.7mA 40A TO-247AD 通孔安装 15.8mm*5mm*21mm
供应商型号: F-40CPQ060
供应商: 海外现货
标准整包数: 25
SMC/江苏桑德斯 整流二极管/整流桥 40CPQ060

40CPQ060概述

    # 高频肖特基二极管:40CPQ050 和 40CPQ060 技术手册解析

    产品简介


    40CPQ050 和 40CPQ060 是 SMC Diode Solutions 推出的高性能肖特基二极管系列,专为高频和高可靠性应用设计。该系列产品广泛应用于开关电源、转换器、续流二极管及反向电池保护等领域。其核心特点是低正向压降(VF)、高耐热性能以及优异的机械强度和抗湿能力。
    主要特点:
    - 工作电压范围:40CPQ050 为 50V,40CPQ060 为 60V。
    - 最大整流电流:单腿 20A,整机 40A(典型值)。
    - 极高的反向电压承受能力:峰值重复反向电压达 50V 或 60V。
    - 快速响应速度和高频率操作能力。
    - 铅(Pb)- Free 环保设计。

    技术参数


    以下为产品的关键技术规格表:
    | 参数 | 符号 | 条件 | 典型值 (Typ.) | 最大值 (Max.) | 单位 |
    |
    | 反向重复峰值电压 | VRRM | - | 50(40CPQ050)| 60(40CPQ060)| V |
    | 整流平均正向电流 | IF(AV) | 50% 功率循环 @145°C | 20(单腿) | 40(整机) | A |
    | 单脉冲峰值反向电流 | IFSM | - | 380 | - | A |
    | 正向压降(单腿) | VF1 | @20A 脉冲, TJ=25°C | 0.52 | 0.65 | V |
    | 反向漏电流 | IR1 | @VR=Rated VR, TJ=25°C | 0.09 | 1.0 | mA |
    | 结点温度范围 | TJ | - | -55 至 +150°C | - | °C |
    | 热阻(结至外壳) | RθJC | - | 1.25(单腿) | - | °C/W |
    | 存储温度范围 | Tstg | - | -55 至 +150°C | - | °C |
    此外,该系列二极管具有以下附加特点:
    - 采用高纯度环氧树脂封装,具备良好的机械强度和抗湿性能。
    - 增强的鲁棒性与长期可靠性。
    - 端子表面处理为锡铅无铅电镀。

    产品特点和优势


    40CPQ050 和 40CPQ060 在性能上具备显著优势:
    1. 低正向压降(VF):有效降低功耗,提高电路效率。
    2. 高耐温性(TJ=150°C):适合高温工作环境。
    3. 环保设计:符合无铅标准,满足现代工业环保要求。
    4. 快速开关特性:适合高频应用场合。
    5. 卓越的可靠性:得益于防护环设计,确保长期稳定运行。

    应用案例和使用建议


    应用案例
    这些肖特基二极管常用于以下领域:
    - 开关电源的设计,以提高功率转换效率。
    - DC-DC 转换器中的续流二极管。
    - 反向电池保护电路中防止逆向供电。
    使用建议
    1. 确保二极管工作在额定温度范围内(-55°C 至 +150°C),避免因过热导致损坏。
    2. 在安装时需注意散热片接触良好,避免热阻过高影响性能。
    3. 选择合适的电路布局,减少寄生电感和电容对开关速度的影响。

    兼容性和支持


    40CPQ050 和 40CPQ060 与市场上主流电子元件具有良好的兼容性,可无缝集成到现有系统中。SMC Diode Solutions 提供全面的技术支持和服务,包括定制化测试和长期保修。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 正向压降过高 | 检查工作温度是否超出规定范围。 |
    | 反向漏电流异常 | 更换后重新测试。 |
    | 寿命短 | 确认散热措施是否到位。 |

    总结和推荐


    综上所述,40CPQ050 和 40CPQ060 是一款高效、可靠且环保的肖特基二极管,特别适合高频、高可靠性应用场景。凭借其出色的性能和广泛的适用性,强烈推荐用于现代电力电子设计中。如果您需要进一步的信息或技术支持,请访问 SMC Diode Solutions 官方网站。

40CPQ060参数

参数
反向恢复时间 -
正向浪涌电流 380A
配置 -
If - 正向电流 40A
Ir - 反向电流 1.7mA
Vr-反向电压 60V
长*宽*高 15.8mm*5mm*21mm
通用封装 TO-247AD
安装方式 通孔安装
零件状态 在售
包装方式 管装

40CPQ060厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

40CPQ060数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 整流二极管/整流桥 SMC/江苏桑德斯 40CPQ060 40CPQ060数据手册

40CPQ060封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 0.6477 ¥ 5.4859
库存: 19800
起订量: 100 增量: 25
交货地:
最小起订量为:75
合计: ¥ 411.44
直接购买
加入购物车
