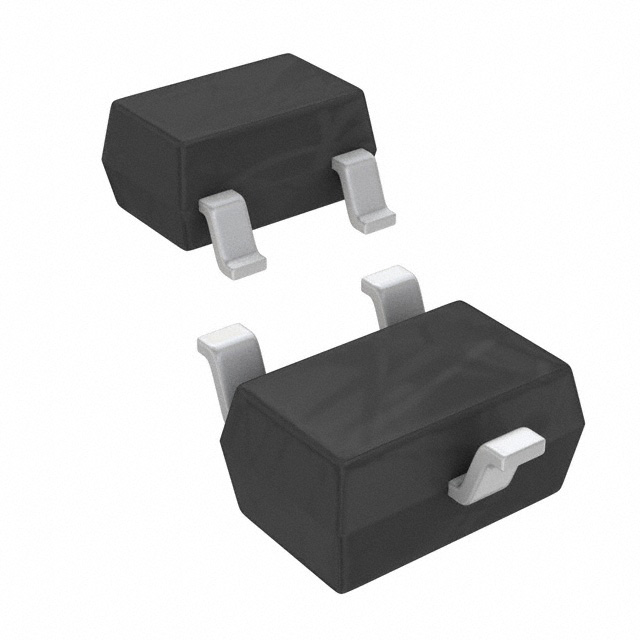

BAT54AW

产品分类: 整流二极管/整流桥
产品描述: 30V 5ns 2μA 100mA commonanode,2elements SOT-323 贴片安装
供应商型号: BAT54AW SOT-323
供应商: 国内现货
标准整包数: 3000
SMC/江苏桑德斯 整流二极管/整流桥 BAT54AW

BAT54AW概述

    BAT54W(AW)(CW)(SW) Schottky Barrier Diode 技术手册

    1. 产品简介


    BAT54W(AW)(CW)(SW) 是一款肖特基势垒二极管,适用于单相半波整流电路。它可以用于电阻性或电感性负载,但对电容性负载需降额使用(电流减20%)。BAT54W系列包含四个型号:BAT54W、BAT54AW、BAT54CW 和 BAT54SW,它们的主要区别在于标记和封装不同。这些二极管具有超快的开关速度、低正向电压等特点,适用于多种高频和高可靠性应用场景。

    2. 技术参数


    - 峰值重复反向电压(VRRM):30V
    - 工作峰值反向电压(VRWM):30V
    - 直流阻断电压(VR):30V
    - 正向连续电流(IFM):200mA
    - 非重复峰值正向浪涌电流(IFSM):600mA
    - 功率耗散(Pd):200mW
    - 典型热阻(Junction to Ambient, RθJA):500°C/W
    - 结温范围(TJ):-55°C 到 +150°C
    - 存储温度范围(TSTG):-55°C 到 +150°C

    3. 产品特点和优势


    - 超快开关速度:BAT54W系列的二极管具备极快的开关速度,能够有效减少开关损耗。
    - 低正向电压:正向电压低至0.24V(1mA时),减少了导通损耗。
    - 无铅封装:符合环保要求,同时提供更好的散热性能。
    - 可追踪性:所有SMT封装零件均可追溯到晶圆批次,确保产品质量一致性。

    4. 应用案例和使用建议


    应用场景:BAT54W系列二极管广泛应用于各种高频电路,如开关电源、通信设备、汽车电子等领域。例如,在一个开关电源中,BAT54W系列二极管可以用于整流电路,显著提高电源效率。
    使用建议:
    - 在电容性负载下使用时,需要将电流降低20%,以避免过载。
    - 考虑到二极管的热阻较高(500°C/W),建议在安装时考虑散热设计,避免高温影响性能。

    5. 兼容性和支持


    BAT54W系列采用SOT-323封装,这种封装方式在市面上较为常见,因此具有很好的兼容性。对于采购和技术支持方面,用户可以直接联系SMC Diode Solutions公司,获取最新的产品资料和定制化服务。

    6. 常见问题与解决方案


    - 问题:二极管发热严重,如何解决?
    - 解决方案:检查是否超过最大电流限制,确保电路中存在有效的散热措施,例如使用散热片或增加空气流动。

    - 问题:电路在高温环境下无法正常工作,如何处理?
    - 解决方案:检查是否满足规定的结温范围(-55°C 到 +150°C),并确保电路处于合理的温度范围内运行。

    7. 总结和推荐


    BAT54W(AW)(CW)(SW) 系列肖特基势垒二极管以其快速开关速度和低正向电压特性,非常适合高频和高可靠性需求的应用场合。其无铅封装和良好的可追踪性也使得它在环保和质量控制方面具备明显的优势。总体而言,强烈推荐这款产品用于需要高效能和可靠性的电子设备中。

BAT54AW参数

参数
正向浪涌电流 -
配置 commonanode,2elements
If - 正向电流 100mA
Ir - 反向电流 2μA
Vr-反向电压 30V
反向恢复时间 5ns
通用封装 SOT-323
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

BAT54AW厂商介绍

SMC公司是一家全球领先的气动元件制造商,专注于为工业自动化领域提供高质量的产品和服务。公司主营产品包括气缸、气动控制阀、气源处理元件、真空元件、传感器、工业自动化设备等。

产品分类:
1. 气缸:包括标准气缸、薄型气缸、迷你气缸等,广泛应用于自动化生产线、机械手臂、输送系统等。
2. 气动控制阀:包括电磁阀、手动阀、气动阀等,用于控制气路的通断和流量。
3. 气源处理元件:包括过滤器、调压阀、油雾器等,用于净化、调节和润滑气源。
4. 真空元件:包括真空发生器、真空吸盘等,用于实现真空吸附和搬运。
5. 传感器:包括光电传感器、接近传感器等,用于检测物体的位置、距离等信息。
6. 工业自动化设备:包括PLC、机器人等,用于实现自动化控制和操作。

应用领域:
SMC产品广泛应用于汽车、电子、食品、包装、医疗、物流等行业,为客户提供高效、可靠的自动化解决方案。

SMC优势:
1. 技术创新:SMC拥有强大的研发团队,不断推出新技术和产品,满足市场需求。
2. 品质保证:SMC产品经过严格的质量控制,确保性能稳定可靠。
3. 全球服务:SMC在全球设有多个生产基地和销售网络,为客户提供及时、专业的服务。
4. 定制化解决方案:SMC可根据客户需求,提供定制化的气动元件和自动化设备,满足特定应用需求。

BAT54AW数据手册

厂牌 PDF简要描述 下载
SMC/江苏桑德斯 整流二极管/整流桥 SMC/江苏桑德斯 BAT54AW BAT54AW数据手册

BAT54AW封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
3000+ ¥ 0.0927
库存: 30000
起订量: 3000 增量: 3000
交货地:
最小起订量为:3000
合计: ¥ 278.1
直接购买
加入购物车
