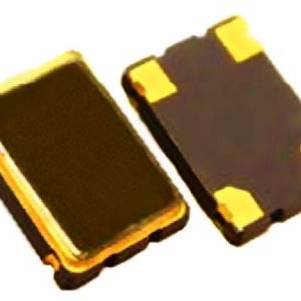

3H32ET-24.000

产品分类:
厂牌: MERCURY ELECTRONIC/台湾玛居礼
产品描述: MERCURY 时钟振荡器, 24MHz, 表面贴装, HCMOS输出
供应商型号: 2509345
供应商: 海外现货
标准整包数: 1
MERCURY ELECTRONIC/台湾玛居礼  3H32ET-24.000

3H32ET-24.000概述

    # MERCURY H32 Series Clock Oscillators 技术手册

    产品简介


    H32系列时钟振荡器是MERCURY公司的一款高精度、高性能的石英晶体振荡器,特别适合轻量级和紧凑型消费电子设备的应用。该系列产品采用HCMOS逻辑,具有3.2x2.5x1.1mm的小巧封装尺寸,能够为设计者提供理想的高频信号源。由于其优良的电气特性和工作环境适应能力,H32系列时钟振荡器在多种高密度电路板应用中表现出色。

    技术参数


    | 参数名称 | 具体数值 |

    | 封装尺寸 | 3.2x2.5x1.1 mm |
    | 输入电压(VDD) | +3.3 V ±5% 或 +5.0 V ±5% |
    | 频率范围 | 16.0 MHz ~ 44.0 MHz |
    | 输出逻辑 | HCMOS |
    | 输出电压 HIGH "1" | 90% VDD min. |
    | 输出电压 LOW "0" | 10% VDD max. |
    | 上升时间/下降时间 | ≤10 ns |
    | 输出负载 | 15 pF |
    | 最大电流消耗 | 20 mA |
    | 温度范围(商业级) | -20°C ~ +70°C |
    | 稳定性 | ±20 ppm |
    | 启动时间(最大值) | 10 ms |
    | 相位抖动(RMS) | 10 ps |

    产品特点和优势


    H32系列时钟振荡器的优势包括但不限于:
    - 小巧的3.2x2.5x1.1mm尺寸,适合于各种轻量级和紧凑型应用。
    - 高频率范围(16.0 MHz ~ 44.0 MHz),适应多种电路需求。
    - 优秀的稳定性(±20 ppm),适用于对时钟频率精确度要求高的应用场合。
    - 高质量标准,符合RoHS要求且无铅,环保可靠。
    - 低功耗,适合便携式设备使用。
    - 在宽温度范围内的稳定工作表现。

    应用案例和使用建议


    应用案例
    H32系列时钟振荡器广泛应用于智能手机、平板电脑、无线通讯设备、智能穿戴设备等领域。特别是在对体积有严格限制的产品中,如小型医疗设备、物联网模块等,H32系列振荡器因其小巧的尺寸和高可靠性而备受青睐。
    使用建议
    - 温度管理:在温度变化较大的环境中使用时,需注意选择合适的稳定性代码,确保设备的正常运行。
    - 布局考虑:在PCB设计中,应合理布局以减少外部干扰对输出信号的影响。
    - 电源管理:建议尽量保持输入电压稳定,避免电压波动导致输出信号异常。

    兼容性和支持


    H32系列时钟振荡器与多种HCMOS逻辑器件兼容,适用于广泛的电路板设计。MERCURY公司提供了全面的技术支持和售后服务,确保用户在产品使用过程中获得及时的帮助。

    常见问题与解决方案


    问题1:启动时间过长
    解决方案:检查电路中的连接是否稳固,确认所有电源线已正确接通,并适当调整电路布局。
    问题2:输出不稳定
    解决方案:确认输入电压和负载是否符合要求;如果问题仍然存在,可以尝试更换一个不同稳定性的产品,或者与厂商联系进行技术支持。
    问题3:功耗过高
    解决方案:首先检查电路中是否有不合理的功率损耗点,如存在异常连接或接触不良;其次,根据具体需求选择更节能的型号。

    总结和推荐


    H32系列时钟振荡器凭借其小尺寸、高精度、高可靠性等特点,在众多电子设备中展现出极佳的适用性和市场竞争力。对于追求高效能和高稳定性的设计者而言,H32系列无疑是一个值得信赖的选择。因此,我们强烈推荐此系列产品用于各类需要高性能时钟信号的电路设计。

3H32ET-24.000参数

参数
长*宽*高 3.2mm*2.5mm*1mm
安装方式 贴片安装

3H32ET-24.000数据手册

厂牌 PDF简要描述 下载
MERCURY ELECTRONIC/台湾玛居礼 MERCURY ELECTRONIC/台湾玛居礼 3H32ET-24.000 3H32ET-24.000数据手册

3H32ET-24.000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 15.9022
10+ ¥ 14.679
50+ ¥ 13.7004
100+ ¥ 13.4557
250+ ¥ 13.2111
1000+ ¥ 13.2111
库存: 892
起订量: 4 增量: 0
交货地:
最小起订量为:1
合计: ¥ 15.9
