3H53-ET-25.000

产品分类: 有源晶振
厂牌: MERCURY ELECTRONIC/台湾玛居礼
产品描述: MERCURY 时钟振荡器, 25MHz, 表面贴装, HCMOS输出
供应商型号:
供应商:
标准整包数: 0
MERCURY ELECTRONIC/台湾玛居礼 有源晶振 3H53-ET-25.000

3H53-ET-25.000概述


    产品简介

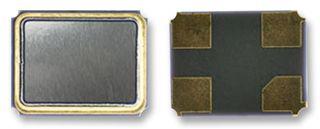

    H53系列晶体振荡器是由Mercury公司生产的高性能、低功耗的表面贴装时钟振荡器。此系列的产品尺寸为5x3.2x1.2毫米,是Mercury最小的SMD时钟振荡器。H53系列的主要逻辑类型为HCMOS(高速互补金属氧化物半导体),输出波形为方波。它们被广泛应用于各种设备中,如个人数字助理(PDAs)、自动柜员机(ATM)、光通信设备(PCMCOA)、网络设备、笔记本电脑、数码相机、无线局域网(WLAN)及磁盘和磁带驱动器等。

    技术参数


    - 频率范围: 2.5 MHz ~ 66.0 MHz
    - 输出逻辑: HCMOS
    - 输入电压: +3.3 V DC ±10%, +5.0 V DC ±10%
    - 输出电压:
    - 高电平 "1": 2.97 V(最小值)/ 4.5 V(最小值)
    - 低电平 "0": 0.33 V(最大值)/ 0.5 V(最大值)
    - 上升时间 / 下降时间: (0.1VDD ↔ 0.9VDD) ≤ 5 ns(最大值)/ ≤ 7 ns(最大值)
    - 输出负载: 15 pF
    - 电流消耗:
    - 2.5 ~ 19.9 MHz: 8 mA(最大值)
    - 20.0 ~ 40.0 MHz: 15 mA(最大值)
    - 40.1 ~ 59.9 MHz: 22 mA(最大值)
    - 60.0 ~ 66.0 MHz: 25 mA(最大值)
    - 对于5V电源:
    - 2.5 ~ 19.9 MHz: 15 mA(最大值)
    - 20.0 ~ 40.0 MHz: 25 mA(最大值)
    - 40.1 ~ 59.9 MHz: 40 mA(最大值)
    - 60.0 ~ 66.0 MHz: 45 mA(最大值)
    - 温度范围:
    - 商业级 (0°C ~ +70°C): 温度代码为 'C'
    - 工业级 (-40°C ~ +85°C): 温度代码为 'I'
    - 稳定性:
    - 0°C 到 +70°C: 稳定性代码 "A": ±25 ppm, "B": ±50 ppm, "C": ±100 ppm
    - -40°C 到 +85°C: 稳定性代码 "D": ±25 ppm, "E": ±50 ppm, "F": ±100 ppm
    - 占空比: 标准 50% ±10%,选项 50% ±5%
    - 启动时间:
    - 2.5 ~ 32 MHz: 5 ms(最大值)
    - 32 MHz 以上: 10 ms(最大值)
    - 相位抖动: 10 ps(典型值)

    产品特点和优势


    H53系列晶体振荡器具有高精度、低功耗、紧凑尺寸等特点。此外,其内置的三态控制功能(Tri-state control)允许用户根据需要启用或禁用输出,增强了灵活性。H53系列的典型应用包括电信设备、网络设备、便携式电子产品等领域。这些特性使得H53系列在电子系统中具有广泛的适用性和高度的可靠性,具备较强的市场竞争力。

    应用案例和使用建议


    应用案例
    - 个人数字助理(PDA): H53系列晶体振荡器可以用于同步时钟信号,确保系统正常运行。
    - 无线局域网(WLAN)设备: 在此类设备中,H53可以提供稳定的时钟源,提高无线传输的稳定性和可靠性。
    使用建议
    - 环境适应性: 确保H53系列晶体振荡器安装在符合规定的存储温度范围内,以避免过热或过冷造成的损坏。
    - 信号完整性: 在布线时注意走线长度,避免信号衰减和反射影响输出信号的质量。
    - 功耗管理: 当设备需要降低功耗时,可以利用三态控制功能来禁用输出,从而减少电流消耗。

    兼容性和支持


    H53系列晶体振荡器设计上兼容多种标准电子元器件和设备。Mercury公司提供详尽的技术支持和服务,包括售前咨询、售后维修和定期产品更新。此外,H53系列晶体振荡器符合RoHS标准,适用于无铅制造工艺。

    常见问题与解决方案


    - 问题1: 无法识别正确的供电电压。
    - 解决方案: 确认输入电压符合规格要求,且正确连接至电源。

    - 问题2: 输出信号不稳定。
    - 解决方案: 检查电路板上的接地是否良好,并确认信号走线长度符合规范。
    - 问题3: 设备启动时间长。
    - 解决方案: 检查是否正确设置了启用电平,确保振荡器能在规定时间内启动。

    总结和推荐


    总体而言,H53系列晶体振荡器凭借其紧凑的设计、高效的性能和卓越的稳定性,在各种应用场景中表现出色。其独特的三态控制功能增加了设计灵活性,使其成为许多电子系统不可或缺的一部分。鉴于上述优点,我们强烈推荐使用H53系列晶体振荡器。

3H53-ET-25.000参数

参数
频率 25MHz
频率稳定性 ±50ppm
频率容差 -
长*宽*高 5mm*3.2mm*1.2mm
通用封装 SMD
安装方式 贴片安装
