44ATM090T-P180

产品分类: 电源适配器
厂牌: IDAEL POWER
产品描述: North America 90W Barrel Plug,2.1mm I.D. x 5.5mm O.D. x 11.0mm 正极中心 100V(AC) 240V(AC) Cord (Sold Separately),IEC 320-C14 1.5m 桌面安装 160mm*64mm*35mm
供应商型号: 3798175
供应商: element14
标准整包数: 1

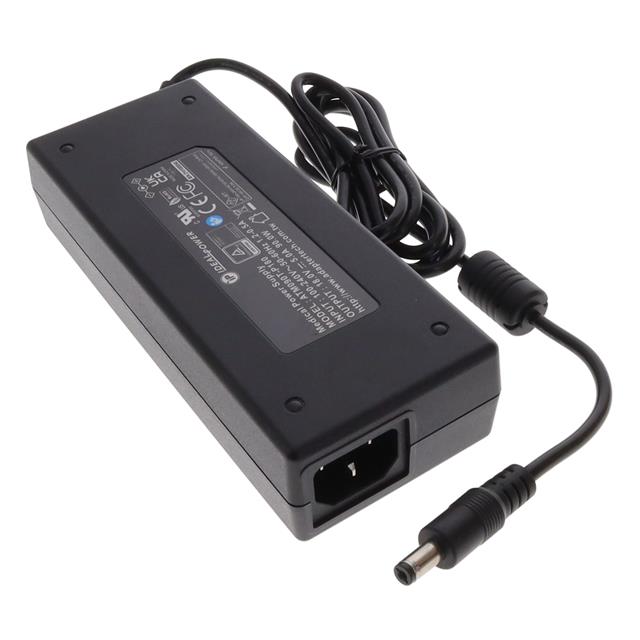

IDAEL POWER 电源适配器 44ATM090T-P180

44ATM090T-P180概述

    # Ideal Power 44ATM090T-P 90W 桌面电源适配器技术手册

    产品简介


    Ideal Power的44ATM090T-P系列是专为桌面应用设计的高效率电源适配器,提供多种输出电压选择,以满足不同设备的需求。该系列产品适用于医疗设备及其他需要稳定电源的应用场合,确保设备在运行过程中获得可靠且稳定的电力供应。

    技术参数


    输出规格
    | 型号编号 | 输出电压 | 输出电流 | 输出功率 |
    ||
    | 44ATM090T-P120 | 12V DC | 7A | 84W |
    | 44ATM090T-P150 | 15V DC | 6A | 90W |
    | 44ATM090T-P180 | 18V DC | 5A | 90W |
    | 44ATM090T-P190 | 19V DC | 4.74A | 90W |
    | 44ATM090T-P240 | 24V DC | 3.75A | 90W |
    一般规格
    - 类型:开关模式电源适配器
    - 输入连接器:IEC 320-C14
    - 输出连接:2.1x5.5x11.0mm (+ve内/中心)
    - 工作模式:桌面安装
    - 平均无故障时间(MTBF):300,000小时(计算温度为25°C)
    - 功率指示:LED指示电源状态
    - 电缆长度:1500mm(±30mm)
    - 电缆类型:16AWG/18AWG/20AWG(取决于型号)
    - 医疗认证:是
    输入规格
    - 额定输入电压:100~240Vac(±10%)
    - 额定频率:50/60Hz
    - 能效等级:VI级
    - 输入电流:1.2A至0.5A
    - 冲击电流:最大80A(冷启动,全负载时25°C)
    - 触摸电流:小于100μA
    - 输入保护:内部初级电流保险丝
    输出规格
    - 输出调节:±5%
    - 波纹与噪声(最大):输出电压满载时最大1% Vp-p
    - 电压容差:±5%
    - 负载调节:±5%
    - 无负载功耗:小于0.21W
    - 持续时间:满载时10ms
    - 瞬态响应:负载变化50%时典型值为0.5ms
    - 绝缘等级:I类
    - 绝缘强度:原边到次边4000Vac(1分钟)
    - 隔离电阻:500Vdc下10MΩ
    - 过电流保护:输出电流的170%最大值,自动恢复
    - 过电压保护:输出电压的150%最大值,闭锁断开
    认证与标准
    - 安全标准:IEC/EN/ANSI/AAMI ES 60601-1
    - 电磁兼容性(EMC):EN 60601-1-2
    - 符合性认证:CB / cULus / FCC / CE / UKCA / T-mark / TUV / PSE

    产品特点和优势


    - 通用输入:支持全球范围内的电压输入(100~240Vac),频率为50/60Hz,确保在任何地区都能正常工作。
    - 高效能:符合DoE Level VI、Energy Star、ErP Stage 2标准,保证高效的能源利用。
    - 低功耗:无负载状态下功耗小于0.21W,有助于减少能耗和降低运营成本。
    - 多保护机制:具备过电流、过电压和短路保护,确保设备和用户的长期安全。
    - 医疗认证:符合IEC/EN/ANSI/AAMI ES 60601-1标准,适合在医疗环境中使用。
    - 坚固耐用:采用完全封闭的塑料外壳设计,防护等级达到IP等级,适应各种恶劣环境。

    应用案例和使用建议


    应用案例
    - 医疗设备:如超声波设备、便携式心电图机等,需要稳定且可靠的电源支持。
    - 工业设备:如实验室仪器、检测设备等,需要严格的电气特性以保证稳定运行。
    - 通信设备:如路由器、服务器等,需要高效且稳定的电源支持。
    使用建议
    - 正确接线:在接线前,请确保输入电压和输出电压相匹配,并按正确的极性连接。
    - 散热考虑:长时间满载工作时,请确保适配器周围有足够的通风空间,以防止过热。
    - 安全操作:在进行任何操作前,请先确认电源已切断,并遵守相关的电气安全规定。

    兼容性和支持


    - 兼容性:44ATM090T-P系列电源适配器具有广泛的兼容性,可与大多数桌面设备配套使用。
    - 厂商支持:Ideal Power提供全面的技术支持和售后服务,包括保修期内的免费维修及技术支持服务。

    常见问题与解决方案


    1. 电源无法开启
    - 原因:输入电压未正确设置或输入电源未接通。
    - 解决方案:检查输入电压是否正确设置,并确保电源线已牢固连接。
    2. 输出电压不稳定
    - 原因:内部组件老化或损坏。
    - 解决方案:请联系Ideal Power授权服务中心进行检修。
    3. 过热问题
    - 原因:散热不足或风扇故障。
    - 解决方案:确保适配器周围有良好的通风条件,并检查风扇是否正常运转。

    总结和推荐


    Ideal Power 44ATM090T-P系列电源适配器凭借其高效能、多功能、高安全性和兼容性,成为桌面设备的理想选择。它不仅符合多项国际标准,还提供了完善的保护机制,确保设备的稳定运行和用户的长期安全。我们强烈推荐此系列适配器用于医疗、工业及通信等领域。

44ATM090T-P180参数

参数
输入连接方式 Cord (Sold Separately),IEC 320-C14
输出连接方式 Barrel Plug,2.1mm I.D. x 5.5mm O.D. x 11.0mm
输出连接极性 正极中心
线长 1.5m
输出功率 90W
最小输入电压 100V(AC)
典型输出电压 -
最大输入电压 240V(AC)
使用地区 North America
长*宽*高 160mm*64mm*35mm
安装方式 桌面安装
零件状态 在售
包装方式 盒装

44ATM090T-P180厂商介绍

IDAEL POWER是一家致力于提供高效、可靠电力解决方案的公司。其主营产品包括:

1. 发电机组:提供多种功率级别的发电机组,适用于临时或长期电力需求。
2. 不间断电源(UPS):确保关键设备在电力中断时的持续运行。
3. 太阳能发电系统:利用太阳能为住宅和商业设施提供清洁能源。
4. 储能解决方案:包括电池储能系统,用于存储和释放电能。

IDAEL POWER的产品广泛应用于:

- 工业领域:为工厂、矿山等提供稳定的电力支持。
- 商业领域:保障商场、办公楼等商业设施的电力需求。
- 住宅领域:为家庭提供备用电源和太阳能发电解决方案。
- 应急响应:在自然灾害等紧急情况下提供快速电力支持。

IDAEL POWER的优势在于:

- 技术创新:不断研发新技术,提高产品性能和效率。
- 定制服务:根据客户需求提供定制化的电力解决方案。
- 全球网络:拥有广泛的服务网络,确保全球客户的快速响应和支持。
- 环境友好:推动可再生能源技术,减少对环境的影响。

44ATM090T-P180数据手册

厂牌 PDF简要描述 下载
IDAEL POWER 电源适配器 IDAEL POWER 44ATM090T-P180 44ATM090T-P180数据手册

44ATM090T-P180封装设计

查看详情并下载
Symbol
Footprint
3D Model
