0985 YM57530 103/10M

产品分类: 计算机线缆
厂牌: LUMBERG AUTOMATION
产品描述:
供应商型号: 2835775
供应商: element14
标准整包数: 1
LUMBERG AUTOMATION 计算机线缆 0985 YM57530 103/10M

0985 YM57530 103/10M概述

    电子元器件技术手册:BELDEN Type 0985 YM57530 双端电缆组件

    产品简介

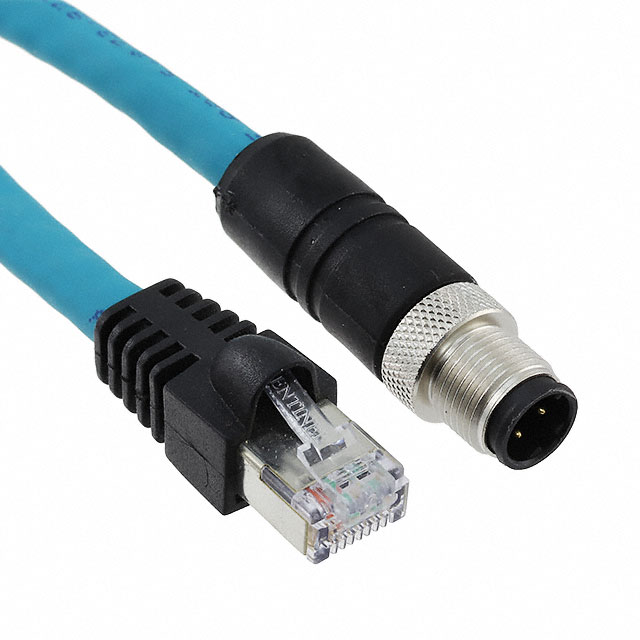

    BELDEN Type 0985 YM57530 双端电缆组件是一款专为EtherNet/IP工业网络设计的高可靠性电缆组件。其主要由四芯M12公头至公头、M12公头至RJ45公头、M12母座至RJ45公头及RJ45公头至RJ45公头的电缆组成,提供多种长度选择。这些电缆具有24 AWG的TPE绝缘材料,双扭绞合并带有屏蔽层,适用于多种严苛环境下的工业自动化控制系统。

    技术参数


    - 连接器类型:M12公头至M12公头、M12公头至RJ45公头、M12母座至RJ45公头及RJ45公头至RJ45公头
    - 电缆类型:CAT5e,高柔性2对双扭绞合电缆,带屏蔽
    - 导线规格:24 AWG,镀锡铜编织和铝/聚酯箔屏蔽
    - 工作温度范围:
    - 安装:-25°C至+75°C
    - 工作:-40°C至+75°C
    - 电压等级:
    - 所有型号:600V(根据UL AWM 20626标准)
    - 除“103”,“104”和“500”产品外:250V
    - “103”,“104”和“500”产品:30VAC/42VDC
    - 电流等级:
    - 所有型号:4A
    - “103”,“104”和“500”产品:1.5A
    - 防护等级:
    - M12公头至M12公头:IP68
    - M12公头至RJ45公头:“103”和“104”产品:IP67/IP20;“500”产品:IP20
    - RJ45公头至RJ45公头:IP20

    产品特点和优势


    BELDEN Type 0985 YM57530 双端电缆组件具备如下显著特点和优势:
    - 高度可靠:采用工业级材料,确保在严苛环境下长时间稳定运行。
    - 灵活耐用:符合CAT5e标准,高柔性设计使得电缆组件可以弯曲而不会影响传输性能。
    - 防水防尘:部分型号具备IP67/IP68防护等级,适合户外或潮湿环境中使用。
    - 双屏蔽:镀锡铜编织层与铝/聚酯箔屏蔽层组合,有效防止电磁干扰。

    应用案例和使用建议


    BELDEN Type 0985 YM57530 双端电缆组件广泛应用于工厂自动化、物流系统及工业机器人等领域。在使用过程中,建议注意以下几点:
    - 安装前检查:确保在安装到最终环境中之前,进行严格的环境适应性测试。
    - 正确连接:请按照手册中的标准颜色代码正确连接各个接口,以避免信号传输错误。
    - 维护保养:定期检查电缆的物理完整性,确保长期稳定的信号传输。

    兼容性和支持


    BELDEN Type 0985 YM57530 双端电缆组件与大多数标准工业接插件兼容。同时,制造商提供了详尽的技术文档和支持服务,可帮助客户解决任何潜在问题。若需要进一步的帮助,可通过技术支持热线1-800-BELDEN1或访问公司官网获得更多信息。

    常见问题与解决方案


    - 问题:安装后信号传输不稳定。
    - 解决方案:检查电缆连接是否正确且牢固;确认所用电缆长度在规定范围内,避免过长导致信号衰减。

    - 问题:电缆在极端温度下性能下降。
    - 解决方案:请确保安装在指定的工作温度范围内使用;在极端低温条件下可能需要额外的保护措施。

    总结和推荐


    综上所述,BELDEN Type 0985 YM57530 双端电缆组件凭借其高度可靠性和出色的防护性能,在工业自动化领域具有极高的市场竞争力。其多样化的规格和配置使其适用于各种复杂的应用场景。强烈推荐此产品用于需要在严苛环境中保持稳定数据传输的场合。

0985 YM57530 103/10M参数

参数
32.81' (10.00m)
零件状态 在售
包装方式 散装

0985 YM57530 103/10M厂商介绍

Lumberg Automation是一家专注于自动化技术的公司,提供广泛的自动化产品和解决方案。主营产品分类包括:

1. 连接器:提供各种类型的连接器,如板对板、线对板、工业以太网等,适用于多种工业和自动化应用。

2. 电缆组件:提供定制化的电缆组件,满足客户对长度、颜色、端子类型等的特定需求。

3. 传感器和执行器:提供各种传感器和执行器,如接近传感器、光电传感器、继电器等,用于监测和控制自动化系统。

4. 接口模块:提供各种接口模块,如串口、USB、以太网等,用于连接和扩展自动化系统。

5. 系统解决方案:提供完整的自动化系统解决方案,包括硬件、软件和服务,帮助客户实现自动化升级和优化。

Lumberg Automation的优势:

1. 丰富的产品线:提供多种类型的自动化产品,满足客户多样化的需求。

2. 高质量:产品经过严格的质量控制,确保可靠性和耐用性。

3. 定制化服务:提供定制化的产品和服务,满足客户的特定需求。

4. 技术支持:提供专业的技术支持,帮助客户解决技术问题和优化系统性能。

5. 全球服务网络:在全球范围内设有服务网点,提供快速响应和本地化服务。

0985 YM57530 103/10M数据手册

厂牌 PDF简要描述 下载
LUMBERG AUTOMATION 计算机线缆 LUMBERG AUTOMATION 0985 YM57530 103/10M 0985 YM57530 103/10M数据手册
