DT022CTFT

产品分类: LED显示器件
厂牌: DISPLAYTECH
产品描述: Displaytech 2.2in LEDTFT液晶屏, DT022系列, 电阻式触摸屏, 240 x 320pixels, MCU、RGB接口
供应商型号: 758-DT022CTFT
供应商: Mouser
标准整包数: 1
DISPLAYTECH LED显示器件 DT022CTFT

DT022CTFT概述

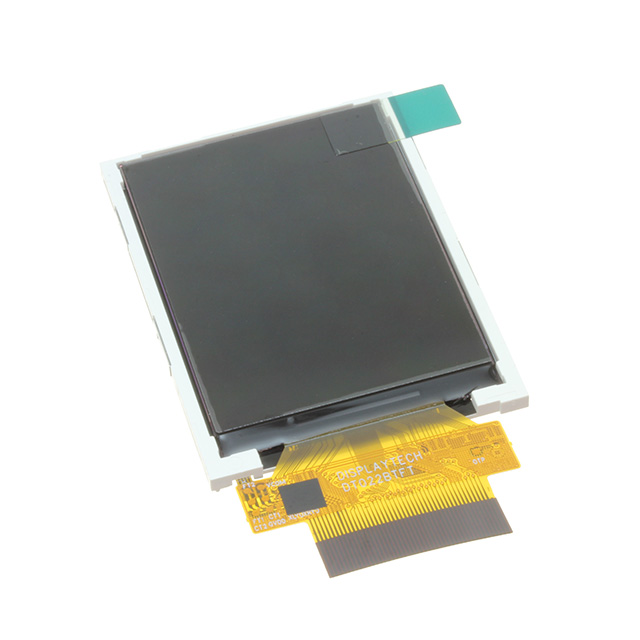

    DT022CTFT 2.2” TFT LCD Module

    产品简介


    DT022CTFT 是一款由彩色 TFT-LCD 面板、驱动IC、柔性排线(FPC)和背光单元组成的主动矩阵 TFT 模块。它拥有2.2英寸的显示区域,包含240 (RGB) x 320 像素。该模块适用于需要彩色显示的数字设备,例如移动导航系统和视频系统。

    技术参数


    - 尺寸: 2.2英寸
    - 分辨率: 240 (RGB) x 320像素
    - 接口: RGB/MCU
    - 技术类型: a-Si
    - 像素间距: 0.141 x 0.141毫米
    - 像素配置: R.G.B. 垂直条纹
    - 外框尺寸: 38.50 x 56.16 x 2.35毫米
    - 有效面积: 33.84 x 45.12毫米
    - 显示模式: 正常白色,透射式
    - 视图方向: 6点钟方向
    - 背光源: LED
    - 驱动IC: ILI9341V

    产品特点和优势


    - 高对比度: 最高可达500,适合要求视觉效果较高的应用场合。
    - 宽广视角: 视角达到左右各65度,上下各55度,确保了在多个角度都能获得良好的显示效果。
    - 快速响应时间: 从黑到白仅需10毫秒,确保动态画面的流畅显示。
    - 低功耗: 睡眠模式下的电流消耗仅为0.05mA到0.1mA,非常适合电池供电的应用。
    - 长寿命: LED 背光寿命高达50,000小时,大大减少了维护成本。

    应用案例和使用建议


    应用案例: DT022CTFT 广泛应用于数字设备,如移动导航系统和视频系统。例如,在一款手持GPS导航仪中,使用该模块可以提供清晰且稳定的彩色显示,提升用户体验。
    使用建议:
    - 避免长时间固定显示图案: 以防止图像粘连。
    - 确保背光模块接触良好: 使用适配器保持背光模组稳定,确保亮度均匀。
    - 使用屏幕保护程序: 在长时间显示静态画面时,使用屏幕保护程序,减少图像粘连的风险。

    兼容性和支持


    该模块提供了多种信号接口选择,包括 RGB 和 MCU 接口,因此具有很好的兼容性。厂商 Displaytech Ltd. 提供了详尽的技术支持文档,并设有电话和技术支持邮箱(sales@displaytech.com.hk),帮助客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1: 显示异常
    - 解决方法: 检查电源电压是否符合规格,确认连接线是否松动。
    - 问题2: 响应速度慢
    - 解决方法: 检查背光源是否正常工作,确认软件设置中的时序参数是否正确。
    - 问题3: 图像质量下降
    - 解决方法: 清理面板上的污渍,检查环境温度和湿度是否在规定范围内。

    总结和推荐


    DT022CTFT 2.2” TFT LCD 模块凭借其出色的显示效果、快速的响应时间和较低的功耗,成为适用于各种数字设备的理想选择。它在设计上充分考虑了用户体验和耐用性,特别是在恶劣环境下也能保持稳定的性能。因此,强烈推荐在需要高性能彩色显示的设备中使用这款模块。

DT022CTFT参数

参数
触碰模式 非触控式
显示高度 33.84mm
控制器类型 -
显示类型 TFT - Color
字符宽度 -
显示尺寸 2.2in
字符高度 -
接口方式 RGB,并联
发光强度 -
显示宽度 45.12mm
显示颜色 红,红色,绿,绿色,蓝,蓝色
分辨率(pixels) 320 x 240 (QVGA)
视角 120°,130°
背光颜色 LED
显示模式 透射式
长*宽*高 38.5mm*56.16mm*2.35mm
零件状态 在售
包装方式 散装

DT022CTFT厂商介绍

Displaytech是一家领先的显示技术公司,专注于开发和生产各种显示解决方案。公司主营产品包括液晶显示器(LCD)、有机发光二极管(OLED)显示器、触摸屏技术以及相关的显示配件。这些产品广泛应用于消费电子、汽车、医疗设备、工业控制和****等多个领域。

Displaytech的产品分类主要包括:
1. 液晶显示器(LCD):提供多种尺寸和分辨率的LCD面板,适用于不同的显示需求。
2. 有机发光二极管(OLED)显示器:以其高对比度和快速响应时间而闻名,适用于高端显示设备。
3. 触摸屏技术:提供电容式和电阻式触摸屏解决方案,增强用户交互体验。
4. 显示配件:包括背光模块、驱动IC等,以支持完整的显示系统。

Displaytech的优势在于:
- 技术创新:持续投入研发,以保持技术领先地位。
- 定制服务:根据客户需求提供定制化的显示解决方案。
- 质量控制:严格的质量管理体系,确保产品的可靠性和稳定性。
- 快速响应:灵活的生产和供应链管理,以满足客户的快速交货需求。

DT022CTFT数据手册

厂牌 PDF简要描述 下载
DISPLAYTECH LED显示器件 DISPLAYTECH DT022CTFT DT022CTFT数据手册

DT022CTFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
