9LG0612P4J001

产品分类: 风扇和热管理
厂牌: SANYO DENKI
产品描述: 山洋电气 直流轴流风扇 9LG, 60 x 60 x 25mm, 12 V 直流, 气流量65.9m³/h
供应商型号: 1688-1718-ND
供应商: Digi-Key
标准整包数: 1

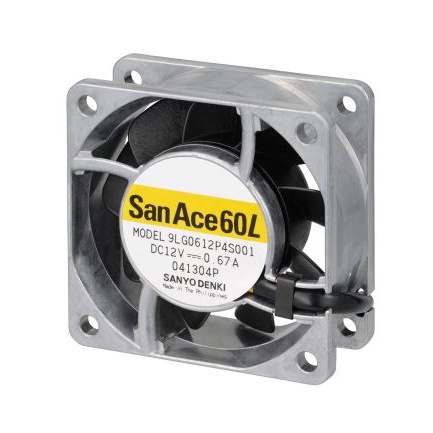

SANYO DENKI 风扇和热管理 9LG0612P4J001

9LG0612P4J001概述

    San Ace 60L 9LG型风扇技术手册

    产品简介


    San Ace 60L 9LG型风扇是适用于多种工业和消费电子应用的高效率直流风扇。该系列风扇设计用于散热系统和通风设备中,具备脉冲传感器和PWM控制功能。它们广泛应用于服务器机房、通讯基站、医疗设备以及家用电器等领域,以确保设备在长时间运行时保持高效冷却效果。

    技术参数


    | 型号 | 额定电压[V] | 工作电压范围[V] | PWM占空比[%] | 额定电流[A] | 额定输入功率[W] | 额定转速[min⁻¹] | 最大风量[m³/min] | 最大静压[Pa] | 最大声压级[dB(A)] | 操作温度[℃] | 预期寿命[h] |
    |
    | 9LG0612P4S001 | 12 | 10.8-13.2 | 100 | 0.67 | 8.04 | 11000 | 1.4 | 49.4 | 53 | -20至+70 | 180000/60˚C |
    | 9LG0612P4J001 | 12 | 10.8-13.2 | 100 | 0.39 | 4.68 | 8650 | 1.1 | 38.8 | 47 | -20至+70 | 180000/60˚C |
    | 9LG0612P4H001 | 12 | 10.8-13.2 | 100 | 0.17 | 2.04 | 6150 | 0.78 | 27.5 | 35 | -20至+70 | 180000/60˚C |
    | 9LG0612P4M001 | 12 | 10.8-13.2 | 100 | 0.09 | 1.08 | 4200 | 0.53 | 18.7 | 24 | -20至+70 | 180000/60˚C |
    | 9LG0624P4S001 | 24 | 21.6-26.4 | 100 | 0.34 | 8.16 | 11000 | 1.4 | 49.4 | 53 | -20至+70 | 180000/60˚C |
    | 9LG0624P4J001 | 24 | 21.6-26.4 | 100 | 0.19 | 4.56 | 8650 | 1.1 | 38.8 | 47 | -20至+70 | 180000/60˚C |
    | 9LG0624P4H001 | 24 | 21.6-26.4 | 100 | 0.08 | 1.92 | 6150 | 0.78 | 27.5 | 35 | -20至+70 | 180000/60˚C |
    | 9LG0624P4M001 | 24 | 21.6-26.4 | 100 | 0.04 | 0.96 | 4200 | 0.53 | 18.7 | 24 | -20至+70 | 180000/60˚C |
    | 9LG0648P4S001 | 48 | 36-72 | 100 | 0.18 | 8.64 | 11000 | 1.4 | 49.4 | 53 | -20至+70 | 180000/60˚C |
    | 9LG0648P4J001 | 48 | 36-72 | 100 | 0.1 | 4.8 | 8650 | 1.1 | 38.8 | 47 | -20至+70 | 180000/60˚C |
    | 9LG0648P4H001 | 48 | 36-72 | 100 | 0.06 | 2.88 | 6150 | 0.78 | 27.5 | 35 | -20至+70 | 180000/60˚C |
    | 9LG0648P4M001 | 48 | 36-72 | 100 | 0.04 | 1.92 | 4200 | 0.53 | 18.7 | 24 | -20至+70 | 180000/60˚C |

    产品特点和优势


    - 长寿命设计:180,000小时预期寿命,可连续在60℃环境中操作。
    - 宽电压范围:支持广泛的电压输入,适应不同电源需求。
    - PWM控制:通过PWM控制实现精确的速度调节。
    - 传感器集成:配备脉冲传感器,确保高精度的速度控制。
    - 保护机制:具备电机保护功能,如锁定转子烧毁保护和反向极性保护。
    - 轻量化设计:总质量仅100g,便于安装和集成。

    应用案例和使用建议


    - 服务器机房:适用于数据中心的冷却系统,可实现高效的空气流动和散热。
    - 通讯基站:在紧凑空间内提供稳定的通风和冷却效果。
    - 医疗设备:在医疗设备中保持内部组件的稳定工作温度,确保长期可靠运行。
    - 家电:适合空调、冰箱等家用电器,确保设备内部保持最佳温度状态。
    使用建议:
    - 在安装过程中注意风扇的方向,确保风向正确,避免倒装。
    - 确保电源电压符合要求,以避免因电压波动导致的性能下降。
    - 在高负载环境下使用时,考虑采用脉冲传感器和PWM控制以获得更好的冷却效果。

    兼容性和支持


    - 兼容性:风扇适用于各种标准电源输入,并且可通过PWM信号进行速度调节。
    - 厂商支持:提供全面的技术支持,包括安装指导、故障排查和维修服务。

    常见问题与解决方案


    1. 风扇不旋转:
    - 问题:检查PWM信号是否为0%,如果是,则风扇将不旋转。
    - 解决方法:调整PWM信号,确保占空比大于0%。
    2. 风扇噪音过大:
    - 问题:可能由于风扇未正确固定或风扇叶片受阻。
    - 解决方法:检查安装情况,确保风扇固定牢固且周围没有障碍物。
    3. 风扇过热:
    - 问题:过高的环境温度可能导致风扇无法正常工作。
    - 解决方法:降低环境温度,或者采用更大容量的风扇进行散热。

    总结和推荐


    San Ace 60L 9LG型风扇凭借其出色的性能和广泛的适用范围,在多种工业和消费电子应用中表现出色。其独特的长寿命设计、高精度PWM控制以及完善的保护机制使其在市场上具有很强的竞争力。对于需要高性能和高可靠性的应用,强烈推荐使用San Ace 60L 9LG型风扇。

9LG0612P4J001参数

参数
长*宽*高 60mm*25mm*60mm
安装方式 法兰安装
零件状态 在售
包装方式 盒装

9LG0612P4J001厂商介绍

SANYO DENKI(三洋电机)是一家日本的电机制造商,成立于1947年,主要生产各种电机产品。公司的产品广泛应用于家用电器、工业设备、医疗设备等领域。

SANYO DENKI的主营产品可以分为以下几类:
1. 直流电机:包括无刷直流电机、有刷直流电机等,广泛应用于家用电器、工业设备等。
2. 步进电机:用于精确控制,如打印机、扫描仪等。
3. 伺服电机:用于高精度控制,如机器人、数控机床等。
4. 风扇电机:用于散热,如电脑、服务器等。

SANYO DENKI的优势在于:
1. 技术创新:公司不断研发新技术,提高产品性能和可靠性。
2. 质量控制:严格的质量管理体系,确保产品质量。
3. 定制服务:根据客户需求,提供定制化的电机解决方案。
4. 售后服务:提供全面的技术支持和售后服务,解决客户问题。

9LG0612P4J001数据手册

厂牌 PDF简要描述 下载
SANYO DENKI 风扇和热管理 SANYO DENKI 9LG0612P4J001 9LG0612P4J001数据手册

9LG0612P4J001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 65.0208 ¥ 544.1428
10+ $ 52.833 ¥ 442.1465
25+ $ 48.3384 ¥ 404.5317
80+ $ 47.9002 ¥ 400.8648
库存: 886
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 544.14
