4750-2

产品描述: 4-40 Socket,4-40 Screw Jackscrew Socket D-Sub Connectors 6.35mm 6.35mm 支架安装,螺纹安装
供应商型号: 10B-3216353-1
供应商: 国内现货
标准整包数: 1
RAF ELECTRONIC HARDWARE D-Sub/D形连接器 - 配件 - 顶丝 4750-2

4750-2概述


    产品简介


    产品类型
    本次技术手册所涉及的产品是4750-2型号的Hex Jack Screw(六角螺丝)。这种螺丝主要用于机械装配和其他需要紧固连接的应用场合。
    主要功能

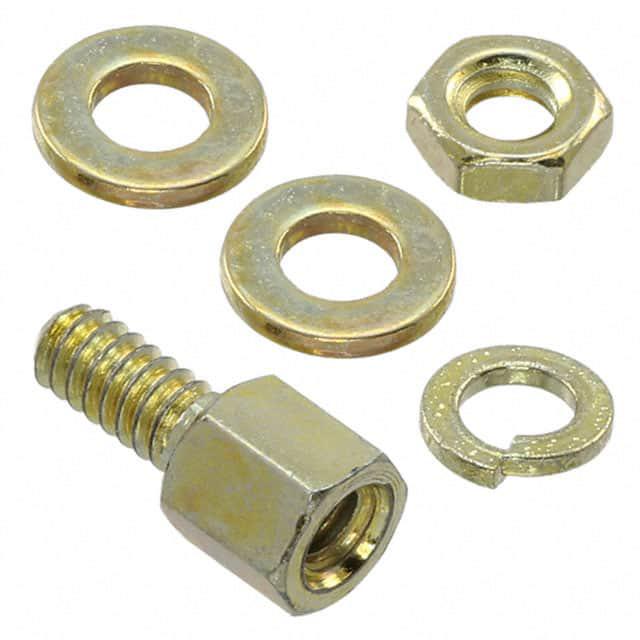

    Hex Jack Screw 4750-2 是一种用于将部件牢固连接在一起的机械组件。它具有特定的螺纹设计,确保紧固后不会轻易松动。该螺丝通常与平垫圈、锁紧垫圈和紧固螺母一起使用,以增强其固定效果。
    应用领域
    这些螺丝广泛应用于各种机械设备、电子设备和工业设备中,特别是在那些需要高度可靠紧固连接的地方。例如,它们可以用于汽车制造、航空航天、电子产品装配等领域。

    技术参数


    | 参数类型 | 具体数值 |

    | 长度 | 3/16英寸(约4.76毫米)|
    | 直径 | 1/4英寸(约6.35毫米)|
    | 螺纹类型 | 4-40 UNC 2B |
    | 材料 | 钢 ASTM-108 |
    | 表面处理 | 锌镀层,ASTM B-633 (黄铬酸盐) |
    | 公差 | 金属长度:≤6英寸时±0.005英寸;>6英寸时±0.010英寸;直径±0.005英寸;非金属长度±0.010英寸;直径±0.010英寸 |

    产品特点和优势


    特点
    1. 高精度制造:螺丝尺寸严格控制在公差范围内,确保每次安装都达到一致的效果。
    2. 坚固耐用:采用高强度钢材制成,能够承受较高的扭矩和拉力。
    3. 防松设计:与配套的平垫圈和锁紧垫圈共同使用,能有效防止螺丝在振动环境下松动。
    4. 标准化螺纹:采用标准的4-40 UNC 2B螺纹,易于与市场上常见的螺纹匹配。
    优势
    - 可靠性强:由于精确的制造工艺和材料选择,保证了螺丝在长时间使用后的稳定性和可靠性。
    - 易装配性:与配套配件一同供应,用户无需额外采购其他配件,降低了装配难度。
    - 广泛的适用范围:适用于多种行业,如汽车、航空、电子等,满足不同场景下的需求。

    应用案例和使用建议


    应用案例
    这类螺丝通常被用于汽车发动机部件、飞机座椅固定装置和电子设备外壳的组装中。在组装过程中,Hex Jack Screw 4750-2以其高可靠性和良好的固定性能受到用户的青睐。
    使用建议
    1. 在组装前,务必检查所有配件(包括平垫圈、锁紧垫圈和螺母)是否齐全且无损坏。
    2. 装配时,需根据实际情况合理施加扭矩,避免因过度紧固而导致螺丝或连接部件变形。
    3. 定期检查螺丝及其配件的磨损情况,及时更换,确保设备始终处于良好状态。

    兼容性和支持


    兼容性
    Hex Jack Screw 4750-2 采用标准的4-40 UNC 2B螺纹,可与其他同样标准的螺纹配件兼容,易于组装和维护。
    厂商支持
    - 供应商信息:Silvermine Rd., Seymour CT 06483
    - 联系电话:+1 203-888-2133
    - 传真号码:+1 203-888-9860
    - 官方网页:[官方网站](http://www.raf.com)

    常见问题与解决方案


    1. 螺丝头滑丝
    - 解决方案:确认施加的扭矩是否在合理范围内,必要时更换螺丝或重新加工孔。
    2. 螺丝无法顺利插入
    - 解决方案:检查孔径是否与螺丝直径匹配,适当调整孔径尺寸。
    3. 螺丝松动
    - 解决方案:检查锁紧垫圈和螺母是否安装正确,考虑增加锁紧力度。

    总结和推荐


    综合评估
    Hex Jack Screw 4750-2 凭借其精确的制造工艺、高强度的钢材和标准化的螺纹设计,为用户提供了一种可靠、高效的紧固解决方案。尤其适合需要频繁拆装、长时间使用且对抗震要求高的应用环境。
    推荐结论
    鉴于该螺丝的诸多优点,无论是工业机械还是电子设备的组装,都是一个值得信赖的选择。然而,在选择之前,仍需考虑具体应用场景及预算限制。

4750-2参数

参数
长度 - 头部以下 6.35mm
配套使用/相关产品 D-Sub Connectors
长度 - 头部下方的螺纹部分 6.35mm
螺丝尺寸 4-40 Socket,4-40 Screw
配件类型 Jackscrew Socket
安装方式 支架安装,螺纹安装
零件状态 在售
包装方式 散装

4750-2厂商介绍

RAF Electronic Hardware是一家全球领先的电子硬件供应商,专注于提供高质量的电子元件和解决方案。公司主营产品包括连接器、继电器、开关、传感器、电缆组件等,广泛应用于**、**、*事、通信、医疗、工业控制等领域。

RAF Electronic Hardware的优势在于:

1. 产品质量:我们的产品均符合国际标准,如MIL-STD、IPC等,确保产品的可靠性和稳定性。

2. 定制服务:我们提供定制化服务,根据客户需求设计和生产特定规格的电子硬件。

3. 快速响应:我们拥有强大的供应链和物流体系,能够快速响应客户需求,缩短交货周期。

4. 技术支持:我们拥有专业的技术支持团队,为客户提供全方位的技术解决方案和咨询服务。

5. 售后服务:我们提供完善的售后服务,确保客户在使用过程中的问题能够得到及时解决。

4750-2数据手册

厂牌 PDF简要描述 下载
RAF ELECTRONIC HARDWARE D-Sub/D形连接器 - 配件 - 顶丝 RAF ELECTRONIC HARDWARE 4750-2 4750-2数据手册

4750-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
