0163-SS

产品分类: 螺栓
产品描述:
供应商型号: 761-0163-SS
供应商: Mouser
标准整包数: 1
RAF ELECTRONIC HARDWARE 螺栓 0163-SS

0163-SS概述


    产品简介

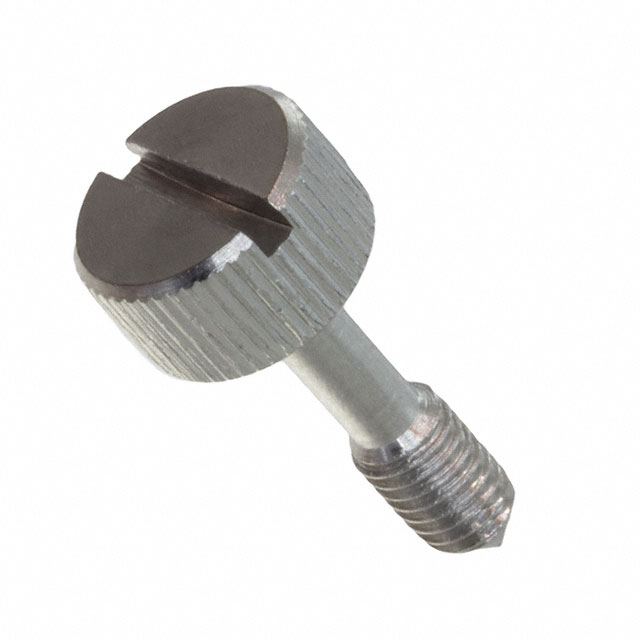

    本产品为Captive Panel Screw Style 1 (0163-SS),是一种用于固定面板和框架结构的特殊螺钉。其设计旨在提供可靠而稳定的紧固功能,广泛应用于电子设备外壳、控制面板以及其他需要高强度和防脱落连接的应用场景。
    主要功能
    - 固定面板和结构组件。
    - 防脱落设计,适合振动环境。
    - 使用不锈钢材料,耐腐蚀且耐用。
    应用领域
    - 电子产品外壳。
    - 工业控制面板。
    - 通信设备安装。

    技术参数


    以下是产品的详细技术规格:
    | 参数名称 | 规格范围 |

    | 材料 | 不锈钢 |
    | 螺纹尺寸 | 10-32 |
    | 长度(L) | 0.130" ± 0.005" |
    | 螺纹深度 | ≥0.010" |
    | 头部直径(HD) | 0.130" ± 0.015" |
    | 深度(SL) | 0.010" ± 0.005" |
    | 直径(D) | 0.082" ± 0.005" |
    | 边缘倒角 | 1/64" X 45° |
    所有尺寸均以英寸为单位,默认公差符合ASME Y14.5-M - 2009标准。

    产品特点和优势


    1. 防脱落设计:独特的螺钉结构可防止松动,在高振动环境中表现优异。
    2. 耐用性强:采用不锈钢材质,具备出色的抗腐蚀性能,适合恶劣环境。
    3. 易安装性:螺纹设计便于快速安装,同时提供稳定可靠的紧固效果。
    4. 通用性强:适用于多种电子设备和工业场景,适应性强。

    应用案例和使用建议


    应用案例
    该产品广泛应用于通信设备、仪器仪表和工业自动化设备中。例如,在一款工业控制器中,Captive Panel Screw Style 1通过其防脱落设计成功解决了传统螺钉在振动环境下易松动的问题,显著提高了系统的可靠性。
    使用建议
    - 在安装过程中,确保螺纹对齐,避免强制插入。
    - 对于长时间暴露在潮湿或腐蚀性环境中的应用,推荐定期检查并更换。
    - 配合合适的工具使用,减少螺钉头损坏的可能性。

    兼容性和支持


    该产品完全兼容国际标准螺纹(如ISO、ANSI),适用于多种紧固场合。厂家提供全面的技术支持和售后服务,包括产品说明书、安装指南以及定制化解决方案。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 螺钉安装时卡住 | 确保螺纹清洁,适当润滑后重新安装。 |
    | 螺钉头部断裂 | 更换全新螺丝,并确保操作符合安装规范。 |
    | 设备震动导致螺钉松动 | 使用更高强度的锁紧螺母或垫圈增强紧固效果。 |

    总结和推荐


    综上所述,Captive Panel Screw Style 1是一款性能卓越的紧固件,特别适合需要高强度和抗振动的应用场景。其防脱落设计、耐用性和易安装性使其在市场上具有明显竞争优势。因此,对于需要在严苛环境中实现可靠连接的用户,强烈推荐使用此产品。

    如需进一步技术支持或定制服务,请联系厂家:
    地址:95 Silvermine Rd., Seymour CT 06483
    电话:203-888-2133
    传真:203-888-9860
    © RAF保留所有权利,未经许可不得复制或分发。

0163-SS参数

参数
长*宽*高 25.4mm(长度)
零件状态 在售
包装方式 散装

0163-SS厂商介绍

RAF Electronic Hardware是一家全球领先的电子硬件供应商,专注于提供高质量的电子元件和解决方案。公司主营产品包括连接器、继电器、开关、传感器、电缆组件等,广泛应用于**、**、*事、通信、医疗、工业控制等领域。

RAF Electronic Hardware的优势在于:

1. 产品质量:我们的产品均符合国际标准,如MIL-STD、IPC等,确保产品的可靠性和稳定性。

2. 定制服务:我们提供定制化服务,根据客户需求设计和生产特定规格的电子硬件。

3. 快速响应:我们拥有强大的供应链和物流体系,能够快速响应客户需求,缩短交货周期。

4. 技术支持:我们拥有专业的技术支持团队,为客户提供全方位的技术解决方案和咨询服务。

5. 售后服务:我们提供完善的售后服务,确保客户在使用过程中的问题能够得到及时解决。

0163-SS数据手册

厂牌 PDF简要描述 下载
RAF ELECTRONIC HARDWARE 螺栓 RAF ELECTRONIC HARDWARE 0163-SS 0163-SS数据手册
